Masalah Umum Dalam Perawatan dan Pengujian Loop Resistance Tester

Penguji resistansi loop adalah instrumen penting untuk mengevaluasi kondisi kelistrikan sambungan resistansi rendah pada peralatan listrik. Biasanya digunakan untuk mengukur resistansi kontak sakelar kontrol, pemutus sirkuit, sambungan busbar, konduktor kabel, kontak pengelasan, dan loop konduktif lainnya.

Hasil pengujian yang andal tidak hanya bergantung pada kinerja instrumen tetapi juga pada pengkabelan yang benar, titik pengujian yang bersih, penyimpanan yang tepat, dan interpretasi pembacaan abnormal yang akurat. Di lapangan, pengukuran yang tidak biasa tidak selalu menunjukkan adanya kerusakan pada pemutus arus atau tester yang gagal. Kabel tegangan terbuka, kontak penjepit yang buruk, dan interferensi elektromagnetik dapat menimbulkan gejala serupa.

Panduan ini menjelaskan persyaratan pemeliharaan utama dan tiga masalah pengujian umum yang dihadapi saat menggunakan penguji resistansi loop.

Apa itu Penguji Resistensi Loop?

Penguji resistansi loop, juga dikenal sebagai mikro-ohmmeter atau penguji resistansi kontak, menerapkan arus uji yang stabil ke rangkaian yang diuji dan mengukur penurunan tegangan yang dihasilkan. Resistansi kemudian dihitung berdasarkan hukum Ohm.

Instrumen ini digunakan untuk aplikasi seperti:

1, Pengujian resistansi kontak pemutus sirkuit

2, Kontrol pengukuran resistansi loop sakelar

3、Pengujian busbar dan konektor

4, pengukuran resistansi konduktor kabel

5、Pengujian resistansi kontak pengelasan

6、Inspeksi kontak sakelar tegangan tinggi

Pengujian resistansi rendah biasanya menggunakan sambungan arus dan tegangan terpisah. Metode empat kabel ini mengurangi pengaruh resistansi kabel uji dan meningkatkan akurasi pengukuran.Panduan pengukuran resistansi rendah Megger

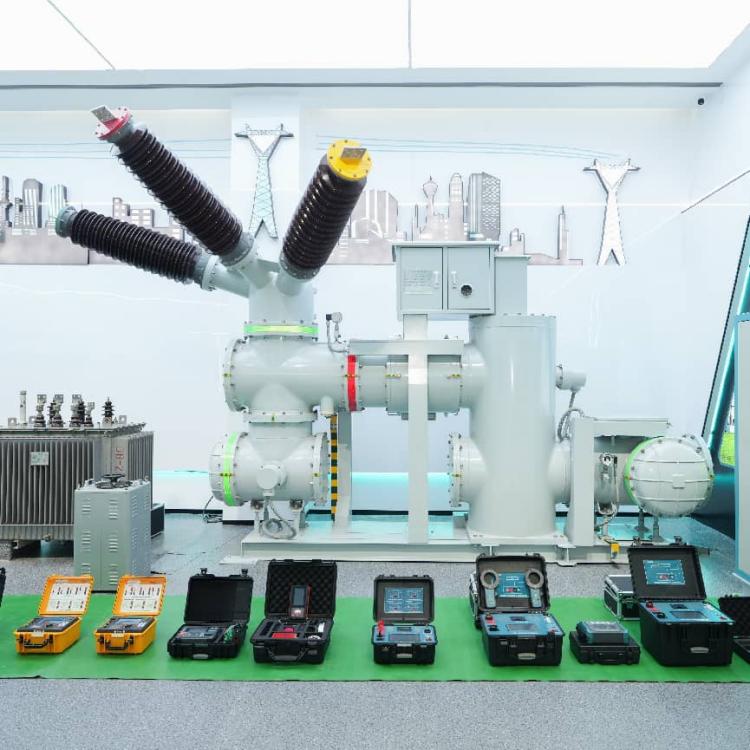

Weshine Electric Manufacturing Co, Ltd adalah pabrik teknologi tinggi profesional yang mengkhususkan diri dalam R&D, produksi, dan kalibrasi instrumen pengujian resistansi loop arus tinggi. Dengan bengkel produksi terstandar, laboratorium independen, dan sistem manajemen mutu ISO yang lengkap, semua penguji Weshine diproduksi secara ketat sesuai dengan standar industri IEC dan DL/T. Pabrik menerapkan pengujian dan kalibrasi kinerja proses penuh sebelum pengiriman, memastikan keluaran arus yang stabil, kinerja anti-interferensi yang kuat, dan kemampuan pengulangan pengukuran yang tinggi untuk lingkungan pengujian daya di lokasi yang kompleks.

GDHL-200A/100A Intelligent Loop Resistance Tester dikembangkan secara independen dan diproduksi secara massal oleh pabrik Weshine. Dioptimalkan untuk skenario pengukuran lapangan arus tinggi dan resistansi rendah, produk ini memiliki keluaran arus konstan yang stabil, akurasi pengujian sangat tinggi, dan kemampuan adaptasi lingkungan yang kuat, sepenuhnya memenuhi persyaratan inspeksi rutin dan pemeliharaan preventif untuk switchgear tegangan tinggi. Persyaratan pengujian spesifik saat ini, akurasi, dan kepatuhan harus selalu diverifikasi berdasarkan dokumentasi produk dan standar lokal yang berlaku.

Untuk pemutus sirkuit tegangan tinggi, pengujian resistansi kontak juga harus dilakukan sesuai dengan standar peralatan yang relevan dan persyaratan pemeliharaan pabrikan. IEC 62271-100 berlaku untuk pemutus sirkuit AC yang digunakan pada sistem tegangan tinggi di atas 1.000 V.IEC 62271-100

Persyaratan Perawatan Standar

Penyimpanan yang benar memiliki efek langsung pada masa pakai dan stabilitas pengukuran penguji resistansi loop. Sebagai produsen instrumen uji daya profesional, spesifikasi pemeliharaan resmi pabrik Weshine menekankan penyimpanan dan pemeliharaan harian yang terstandarisasi untuk menghindari penyimpangan kinerja dan memperpanjang masa pakai instrumen.

Simpan Instrumen di Lingkungan yang Sesuai

Penguji harus disimpan di tempat yang bersih, kering, dan berventilasi baik. Lokasi penyimpanan harus bebas dari:

1. Kelembapan yang berlebihan

2、Debu konduktif

3. Kabut minyak

4. Semprotan garam

5、Gas korosif

6. Sinar matahari langsung

7. Perubahan suhu yang ekstrim

Kontaminan lembab dan korosif dapat merusak terminal, papan sirkuit internal, sakelar, dan komponen insulasi. Debu juga dapat mempengaruhi jalur pendinginan dan mengurangi keandalan sambungan listrik.

Jaga agar Instrumen Tetap Tegak

Jangan letakkan penguji secara sembarangan di dalam peti kayu atau menumpuk benda berat di atasnya. Panel depan harus menghadap ke atas selama penyimpanan dan pengangkutan bila memungkinkan.

Ini membantu melindungi:

1、Tombol tampilan dan kontrol

2.Terminal keluaran

3. Trafo internal dan rakitan sirkuit

4、Struktur pendingin

5、Lungkup pelindung

Instrumen harus diamankan selama pengangkutan untuk mencegah benturan, getaran, atau kerusakan kabel.

Gunakan Bahan Tahan Lembab

Jika penguji disimpan di lingkungan yang lembab, letakkan bahan tahan lembab yang sesuai di bawahnya. Jangan biarkan bagian bawah wadah bersentuhan langsung dengan lantai atau permukaan yang lembap.

Sebelum pengujian berikutnya, periksa instrumen apakah ada kondensasi. Jika terdapat kelembapan, biarkan penguji benar-benar kering sebelum menghubungkannya ke catu daya atau benda uji.

Tiga Masalah Umum Pengujian di Lapangan

1. Kabel Tegangan Terbuka Dikombinasikan dengan Interferensi Elektromagnetik Yang Kuat

Sambungan tegangan terbuka atau tegangan longgar adalah salah satu penyebab paling umum dari pembacaan yang tidak normal.

Gejala Khas

Tergantung pada kondisi lokasi, pembacaan resistensi mungkin menunjukkan:

1、Nilai yang melampaui batas atau tak terbatas

2、Nilai yang sangat tidak stabil

3、Nilai yang berubah ketika kabel uji dipindahkan

4、Hasil yang tampak normal tetapi tidak dapat diulang

Ketika kabel tegangan diputuskan, rangkaian pengambilan sampel tegangan mungkin tidak menerima sinyal yang benar. Pada saat yang sama, busbar berenergi di dekatnya dapat menciptakan kopling kapasitif dan menyebabkan tegangan mode diferensial yang tidak diinginkan dalam rangkaian pengukuran terbuka.

Kemungkinan Konsekuensi

Interferensi kuat dapat menyebabkan penguji menampilkan nilai melebihi batas. Operator yang tidak berpengalaman mungkin salah menyimpulkan bahwa pemutus sirkuit mempunyai masalah resistansi kontak yang serius dan mengatur pemeliharaan pemadaman listrik yang tidak perlu.

Interferensi yang lebih ringan mungkin menghasilkan nilai dalam rentang yang diharapkan. Hal ini lebih sulit untuk diidentifikasi karena hasilnya mungkin tampak valid meskipun sambungan tegangan rusak.

Pengukuran tersebut mungkin salah dikaitkan dengan:

1, Kontak pemutus arus buruk

2. Penjepit uji rusak

3、Kesalahan penguji internal

4. Catu daya tidak stabil

Inspeksi yang Direkomendasikan

Sebelum mengganti tester atau melepas pemutus arus dari servis, periksa:

1、Apakah kedua kabel tegangan tersambung.

2、Apakah klem tegangan terpasang dengan kuat.

3. Apakah terminal tegangan bersih.

4. Apakah kabel arus dan tegangan sudah cocok dengan benar.

5、Apakah pembacaan tetap stabil setelah menghubungkan kembali rangkaian tegangan.

6、Apakah konduktor berenergi di dekatnya menghasilkan interferensi.

Pengukuran resistansi empat kawat hanya dapat diandalkan jika rangkaian arus dan rangkaian pengambilan sampel tegangan telah lengkap. Kontak yang baik pada titik pengujian juga penting karena probe dan resistansi sambungan dapat mempengaruhi pengukuran resistansi rendah.Panduan penguji resistansi rendah Megger

2. Lapisan Oksida atau Minyak pada Terminal Pemutus Arus

Terminal pemutus sirkuit dapat menimbulkan lapisan oksida, lapisan oli, akumulasi debu, atau kontaminasi lainnya setelah pengoperasian jangka panjang. Hal ini biasa terjadi ketika peralatan dioperasikan di lingkungan yang lembap, tercemar, atau berdebu.

Mengapa Ini Mempengaruhi Ujian

Penjepit uji harus membuat kontak logam yang kuat dengan terminal. Jika lapisan oksida atau oli memisahkan penjepit dari permukaan konduktif, resistansi kontak tambahan dimasukkan ke dalam sirkuit pengujian.

Hal ini dapat mempengaruhi jalur pengambilan sampel tegangan dan menghasilkan hasil yang tidak akurat atau tidak stabil. Nilai yang ditampilkan mungkin tidak mewakili resistansi sebenarnya dari kontak utama pemutus sirkuit.

Gejala yang mungkin terjadi meliputi:

1、Nilai resistensi lebih tinggi dari yang diharapkan

2.Bacaan yang berubah ketika klem ditekan atau digerakkan

3、Perbedaan signifikan antar fase

4. Pengulangan yang buruk

5、Pengurangan mendadak setelah membersihkan terminal

Tindakan Korektif

Sebelum pengujian, periksa permukaan terminal dan rahang penjepit. Hilangkan kontaminasi lepas menggunakan metode pembersihan yang disetujui dan pastikan area kontak kering.

Penjepit uji harus dihubungkan ke permukaan yang bersih, kokoh, dan stabil secara mekanis. Jangan mengandalkan penjepit yang kendor atau titik yang terkontaminasi hanya karena instrumen telah memulai pengujian.

Setelah menyambungkan kembali kabelnya, ulangi pengukuran. Jika nilainya menjadi stabil dan konsisten, hasil awal yang tidak normal mungkin disebabkan oleh kontak yang buruk dan bukan oleh kerusakan pemutus arus.

Jangan gunakan metode abrasif yang dapat merusak terminal berlapis atau mengubah permukaan kontak kecuali produsen peralatan telah menyetujui prosedur tersebut.

3. Kabel Tegangan Terbuka Tanpa Gangguan Medan Listrik Yang Kuat

Kabel tegangan terbuka tidak selalu menghasilkan pembacaan yang melebihi jangkauan. Jika tidak ada medan listrik eksternal yang kuat atau kopling kapasitif di lokasi, amplifier hampir tidak menerima input mode diferensial.

Dalam situasi ini, instrumen mungkin menampilkan nilai mendekati nol.

Mengapa Ini Menyesatkan

Operator yang tidak berpengalaman mungkin menafsirkan angka mendekati nol sebagai bukti bahwa:

1、Penguji gagal

2. Penguatnya rusak

3、Arus pengujian tidak dihasilkan

4. Instrumen perlu diperbaiki atau diganti

Tes kemudian dapat dihentikan jika tidak perlu. Hal ini dapat memperpanjang pemadaman peralatan, menunda pemeliharaan, dan menambah beban kerja tim lapangan.

Bagaimana Mengidentifikasi Masalahnya

Pembacaan yang mendekati nol atau tidak normal harus diselidiki sebelum penguji dinyatakan cacat.

Periksa hal berikut:

1、Verifikasi koneksi keluaran saat ini.

2、Pastikan kedua kabel tegangan tersambung.

3. Periksa teganganamps dan terminal.

4. Periksa apakah rangkaian pengujian sudah selesai.

5、Bandingkan bacaan dengan referensi yang diketahui atau koneksi berulang.

6、Tinjau indikator swa-uji dan alarm instrumen.

7、Konfirmasikan bahwa nilai yang ditampilkan berubah secara normal ketika rangkaian uji terhubung dengan benar.

Pengukuran resistansi yang tiba-tiba turun ke nol tidak boleh diterima tanpa memeriksa kabelnya. Hasilnya harus dapat diulang dan konsisten dengan kondisi peralatan dan data historis.

Bagaimana Menghindari Penilaian yang Salah

Ketika pembacaan resistansi loop yang tidak normal muncul, teknisi lapangan harus menghindari menyalahkan pemutus sirkuit atau instrumen. Inspeksi sistematis lebih dapat diandalkan.

Gunakan urutan berikut:

1、Hentikan pengujian dan pastikan peralatan berada dalam kondisi aman dan tidak diberi energi.

2. Periksa kabel arus dan tegangan secara terpisah.

3. Periksa posisi klem dan kebersihan terminal.

4. Carilah konduktor berenergi terdekat dan kemungkinan interferensi elektromagnetik.

5. Sambungkan kembali kabelnya dan ulangi pengukuran.

6、Bandingkan hasilnya dengan fase lain dan catatan sebelumnya.

7、Periksa penguji menggunakan referensi atau metode verifikasi yang sesuai.

8、Baru kemudian tentukan apakah peralatan atau penguji memerlukan perawatan lebih lanjut.

9、Nilai resistansi yang ditampilkan harus selalu dipertimbangkan bersama dengan arus pengujian, kualitas koneksi, kondisi sekitar, perbandingan fase, dan riwayat peralatan.

Poin Penting untuk Pengujian Resistensi Loop yang Andal

Faktor terpenting dalam pengujian lapangan adalah:

1, jaga agar penguji tetap bersih, kering, dan disimpan dengan benar.

2、Gunakan koneksi empat kabel lengkap.

3. Periksa kabel voltase dengan hati-hati sebelum menerapkan arus uji.

4. Pastikan klem menyentuh permukaan logam yang bersih.

5. Waspadai interferensi elektromagnetik dari busbar berenergi terdekat.

6、Ulangi pengukuran yang mencurigakan setelah memperbaiki sambungan.

7、Jangan pernah mendiagnosis kesalahan pemutus sirkuit dari satu pembacaan abnormal.

8、Ikuti manual penguji dan standar industri tenaga listrik yang berlaku.

Pertanyaan yang Sering Diajukan

Apa yang dapat diukur oleh penguji resistansi loop?

Ini dapat mengukur resistansi kontak pemutus sirkuit, resistansi loop sakelar kontrol, sambungan busbar, resistansi konduktor kabel, dan resistansi kontak pengelasan.

Mengapa penguji menunjukkan nilai resistansi tak terhingga?

Nilai yang tidak terbatas atau melebihi rentang mungkin disebabkan oleh kabel tegangan terbuka, kontak penjepit yang buruk, rangkaian pengujian yang tidak lengkap, atau rangkaian terbuka yang asli. Pengkabelan harus diperiksa sebelum mendiagnosis peralatan.

Mengapa pembacaannya tiba-tiba menjadi nol?

Pembacaan mendekati nol dapat terjadi ketika rangkaian pengambilan sampel tegangan terbuka dan hanya terdapat sedikit interferensi elektromagnetik eksternal. Ini tidak berarti bahwa penguji tersebut rusak.

Dapatkah film oksida mempengaruhi pengujian resistansi kontak?

Ya. Oksida, oli, dan kotoran dapat mencegah klem uji melakukan kontak logam yang dapat diandalkan dan dapat menimbulkan hambatan tambahan pada sirkuit pengukuran.

Bagaimana cara menyimpan penguji resistansi loop?

Simpan di tempat yang kering, berventilasi, bebas debu, tanpa gas korosif. Jaga agar panel depan menghadap ke atas dan gunakan bahan tahan lembab di bawah instrumen bila perlu.

Kesimpulan

Kebanyakan pembacaan resistansi loop yang tidak normal tidak disebabkan oleh satu faktor saja. Tegangan terbukatage kabel, kontak penjepit yang buruk, kontaminasi terminal, dan interferensi elektromagnetik semuanya dapat merusak hasil pengujian.

GDHL-200A/100A Intelligent Loop Resistance Tester yang dikembangkan dan diproduksi secara independen oleh Weshine Electric memberikan pengukuran yang stabil dan presisi tinggi untuk pengujian resistansi di lokasi. Didukung oleh sistem kontrol kualitas pabrik yang ketat, proses kalibrasi standar, dan pengalaman penerapan bidang listrik selama bertahun-tahun, instrumen ini secara efektif mengurangi kesalahan pengujian yang disebabkan oleh cacat kinerja peralatan. Namun, hasil pengujian yang akurat dan kredibel masih bergantung pada standar operasi lapangan, pengkabelan yang benar, dan manajemen pemeliharaan ilmiah.

Sebagai produsen instrumen uji daya profesional, Weshine Electric menyediakan solusi terpadu termasuk kustomisasi instrumen, kalibrasi pabrik, panduan teknis, dan dukungan purna jual untuk pemeliharaan daya global, inspeksi gardu induk, dan proyek pengujian daya industri. Dukungan teknis profesional dan layanan pasokan massal pabrik tersedia untuk tim teknik dan pembeli perusahaan.
