Sistem Uji Hipot AC Gratis Pelepasan Sebagian 100kV

Sistem Uji Hipot AC Bebas Pelepasan Sebagian 100kV adalah solusi pengujian tegangan tinggi profesional yang dikembangkan untuk uji tegangan ketahanan AC dan deteksi pelepasan sebagian transformator, switchgear, isolator, kabel, bushing, peralatan GIS, dan peralatan listrik lainnya.

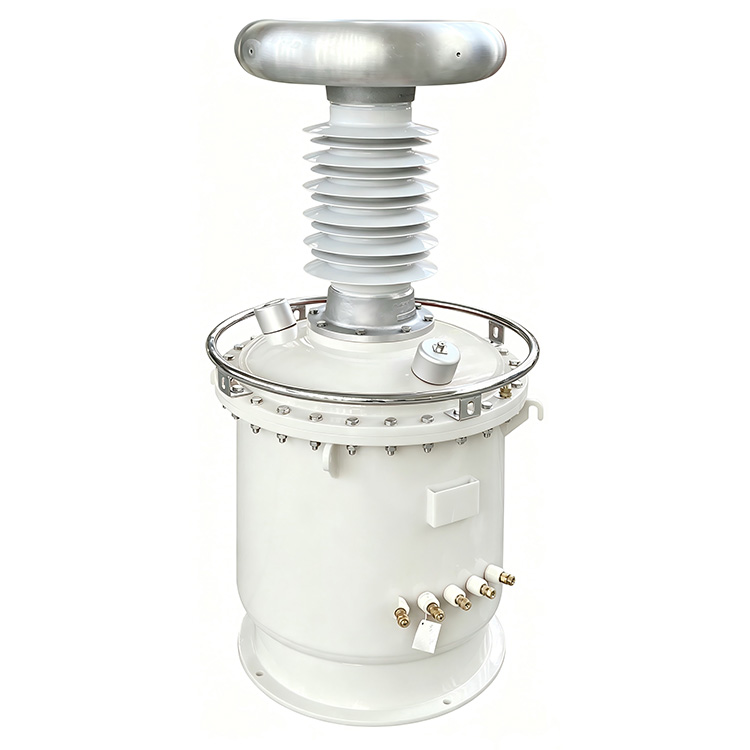

Sistem ini mengadopsi trafo uji berinsulasi gas SF6 dan bukan struktur tradisional yang terendam oli, menghilangkan risiko kontaminasi oli sekaligus mengurangi bobot peralatan secara signifikan sebesar 20% hingga 60%. Trafo ini memiliki insulasi yang unggul dan pelepasan sebagian yang sangat rendah, mencapai tingkat PD ≤3pC. Sistem lengkap menjaga pelepasan sebagian total tidak lebih tinggi dari 5pC saat dijalankan pada tegangan pengenal.

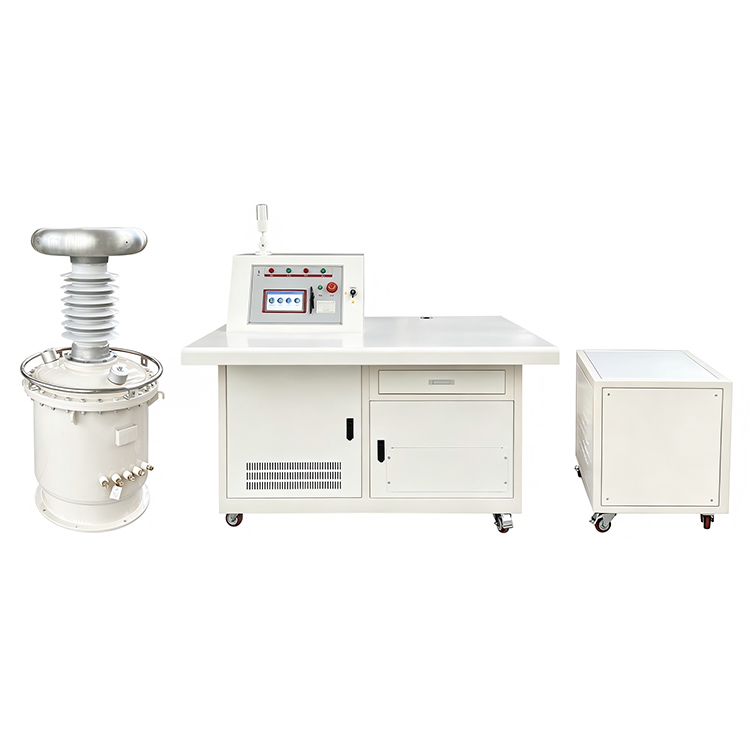

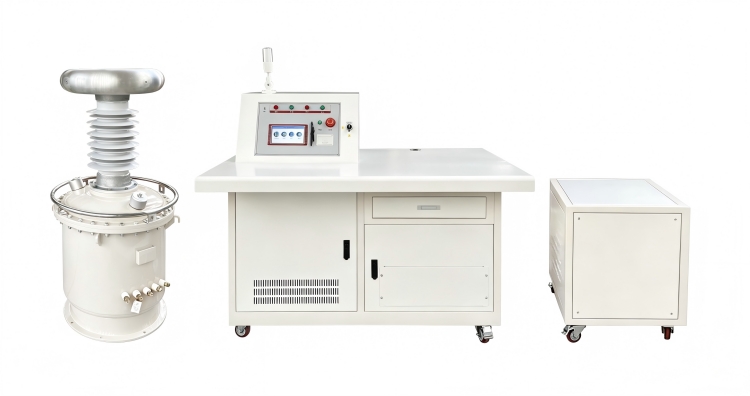

Sistem pengujian terintegrasi yang lengkap ini dirakit dengan trafo uji tegangan tinggi, kapasitor kopling, reaktor pembatas arus tegangan tinggi, reaktor kompensasi tegangan rendah, trafo isolasi, konsol operasi otomatis serta kabinet kompensasi. Struktur kompensasi tegangan rendah bawaannya dapat secara efektif menurunkan konsumsi arus input hingga maksimum 60%, sehingga membantu meningkatkan efisiensi energi dan memangkas biaya pengoperasian sehari-hari.

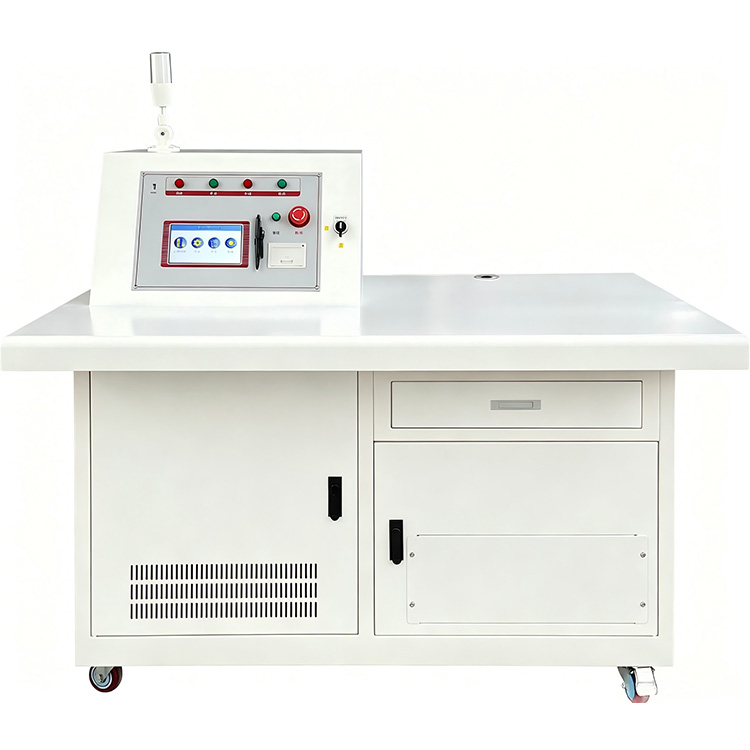

Dilengkapi dengan konsol kontrol layar sentuh berwarna 7 inci, sistem ini mendukung mode pengujian otomatis dan manual. Pengguna dapat secara mandiri mengonfigurasi hingga lima tahap voltase, laju peningkatan voltase, dan durasi pengujian ketahanan. Fungsi pengujian otomatis mencakup peningkatan tegangan, peralihan kompensasi, pengaturan waktu, pengurangan tegangan, penyimpanan data, dan pencetakan laporan, sehingga sangat meningkatkan efisiensi dan kemampuan pengulangan pengujian.

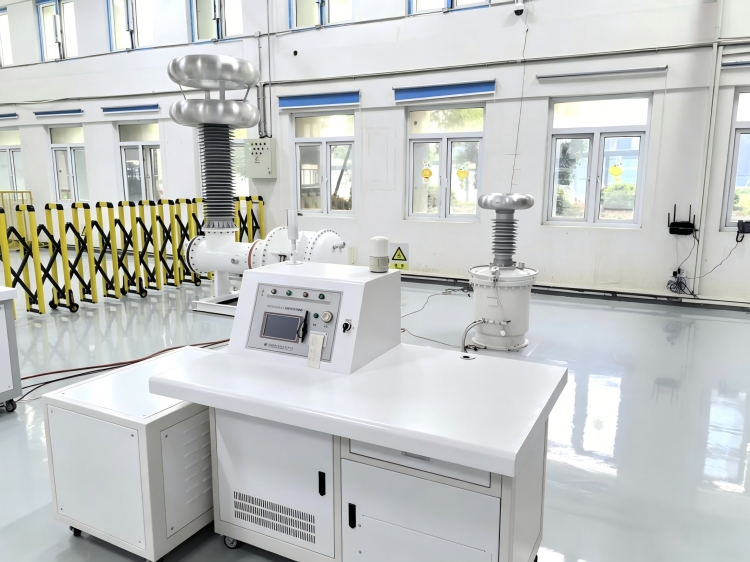

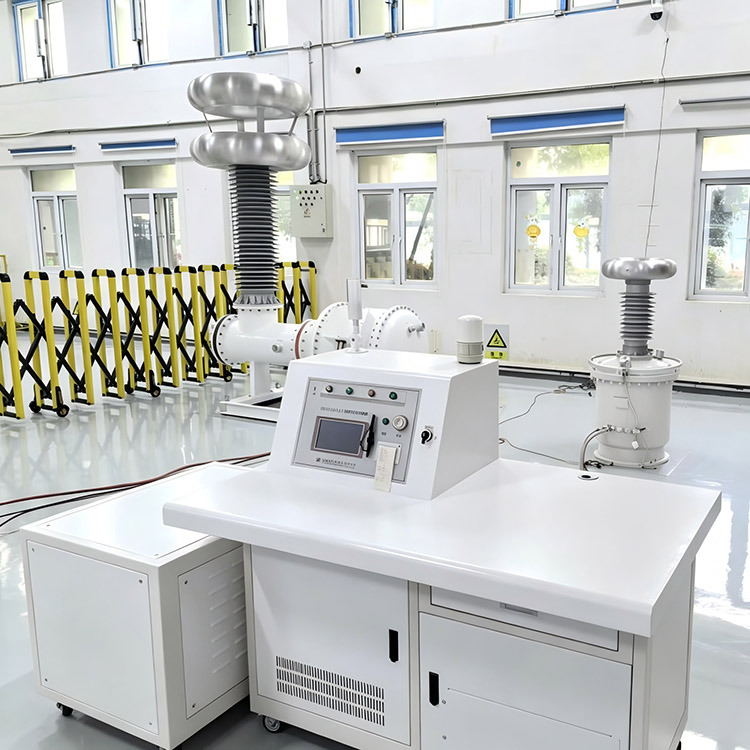

Dirancang untuk laboratorium tegangan tinggi dan aplikasi pengujian lapangan, sistem ini memberikan keluaran sinusoidal yang stabil dengan distorsi bentuk gelombang kurang dari 5%, kebisingan pengoperasian yang rendah, dan perlindungan yang andal terhadap kondisi tegangan lebih dan arus lebih. Desain terukur memungkinkan sistem serupa dalam seri produk mencapai peringkat tegangan hingga 1200kV untuk aplikasi pengujian tegangan ultra-tinggi.

Panduan Produk

Bagaimana Sistem Bekerja

Sistem Uji Hipot AC Bebas Pelepasan Sebagian 100kV menghasilkan keluaran frekuensi daya tegangan tinggi yang stabil melalui transformator uji berinsulasi SF6. Selama pengujian, kapasitor kopling dan sirkuit pengukuran terus memantau aktivitas pelepasan sebagian sementara sistem kontrol otomatis mengelola proses peningkatan, penahanan, dan pengurangan tegangan.

Reaktor kompensasi tegangan rendah berfungsi untuk mengurangi arus masukan yang diperlukan, sehingga menghasilkan efisiensi energi yang lebih baik dan mengurangi beban beban catu daya yang terhubung. Seluruh sistem mampu melakukan pengujian tegangan ketahanan dan pengukuran pelepasan sebagian secara bersamaan, sehingga pengguna dapat melakukan evaluasi menyeluruh terhadap kinerja isolasi semua jenis peralatan tegangan tinggi.

Fitur

1, desain transformator berinsulasi gas SF6 tanpa kontaminasi minyak

2、Tingkat pelepasan sebagian keseluruhan ≤5pC

3, Tingkat pelepasan sebagian transformator ≤3pC

4、Tegangan keluaran terukur hingga 100kV

5、Kompensasi daya reaktif mengurangi arus sumber hingga 60%

6、Mode pengujian otomatis dan manual

7, Pengaturan tegangan dan waktu lima tahap yang dapat diprogram

8、Tingkat ramp tegangan yang dapat disesuaikan dari 0,5kV/s hingga 2,5kV/s

9、 Peralihan kompensasi otomatis dan pengaturan tegangan

10、Penyimpanan data historis dan fungsi pencetakan

11、Pengukuran tegangan presisi tinggi

12、Output gelombang sinus stabil dengan distorsi ≤5%

13、Operasi dengan kebisingan rendah ≤65dB

14、Perlindungan tegangan lebih dan arus lebih yang komprehensif

15、Cocok untuk pelepasan sebagian dan pengujian tegangan tahan AC

Bidang Aplikasi

1、Perusahaan Pembangkit Listrik

Digunakan untuk pengujian insulasi rutin dan evaluasi pelepasan sebagian transformator, switchgear, peralatan GIS, kabel, dan peralatan gardu induk.

2、Laboratorium Tegangan Tinggi

Cocok untuk pengujian tipe, pengujian penerimaan pabrik, dan proyek penelitian yang memerlukan kinerja pelepasan sebagian sangat rendah.

3、Produsen Transformator

Digunakan untuk kontrol kualitas, verifikasi insulasi, dan pengujian akhir pabrik untuk transformator daya dan distribusi.

4、Universitas dan Lembaga Penelitian

Mendukung pendidikan teknik tegangan tinggi, penelitian isolasi, dan proyek pengujian kelistrikan tingkat lanjut.

5、Perusahaan Industri dan Pertambangan

Menyediakan pengujian pemeliharaan preventif dan penilaian kondisi isolasi untuk peralatan listrik penting.

Item Tes Khas

1, pengujian tegangan tahan transformator AC

2、Pengujian Pelepasan Sebagian GIS

3, Pengujian Switchgear Tegangan Tinggi

4, Pengujian Isolasi Kabel Listrik

5、Pengujian Isolator dan Bushing

6、Pengujian Penerimaan Pabrik Peralatan Listrik

7、Penelitian Laboratorium Tegangan Tinggi

8、Program Pemeliharaan Preventif

Keunggulan Weshine

Weshine Electric berfokus pada pengembangan dan pembuatan peralatan pengujian tegangan tinggi serta sistem pengukuran pelepasan sebagian. Unit uji tegangan ketahanan AC kami dengan insulasi gas SF6 memiliki keluaran pelepasan sebagian yang sangat rendah, pengoperasian otomatis cerdas, teknologi kompensasi hemat daya, dan modul perlindungan keselamatan yang dapat diandalkan. Dibangun untuk menangani tugas pengujian yang ketat baik di laboratorium dan lingkungan kerja di lokasi, semua solusi dari Weshine membantu klien dalam melakukan pemeriksaan kinerja isolasi yang tepat, memenuhi standar industri yang relevan, dan menjaga kestabilan pengoperasian peralatan tegangan tinggi mereka dalam jangka panjang.

Sistem Uji Hipot AC Gratis Pelepasan Sebagian 100kV kami dapat sepenuhnya memenuhi semua pengujian insulasi tegangan tinggi dan permintaan pemantauan pelepasan sebagian. Jangan ragu untuk menghubungi tim kami kapan saja untuk mendapatkan solusi khusus, data teknis terperinci, dan penawaran harga kompetitif.
