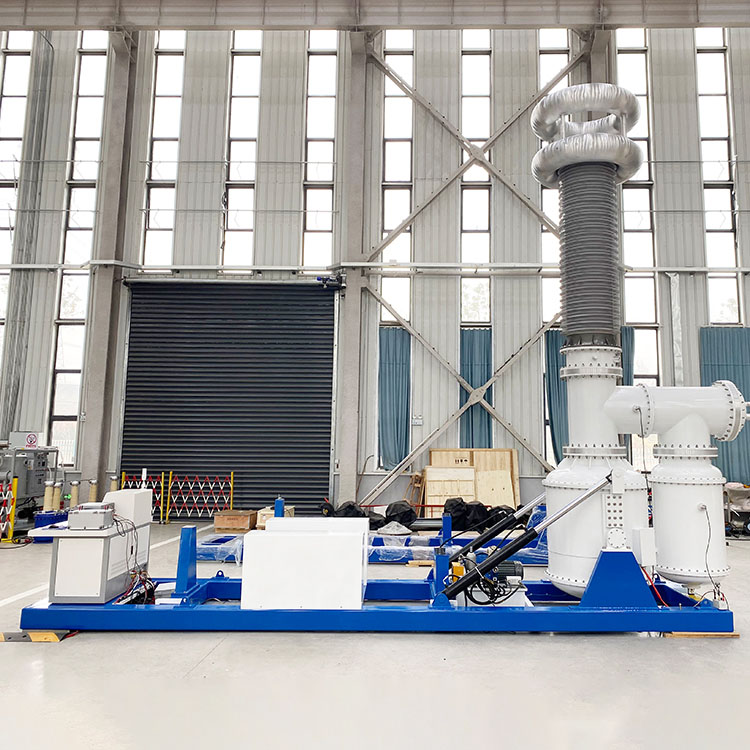

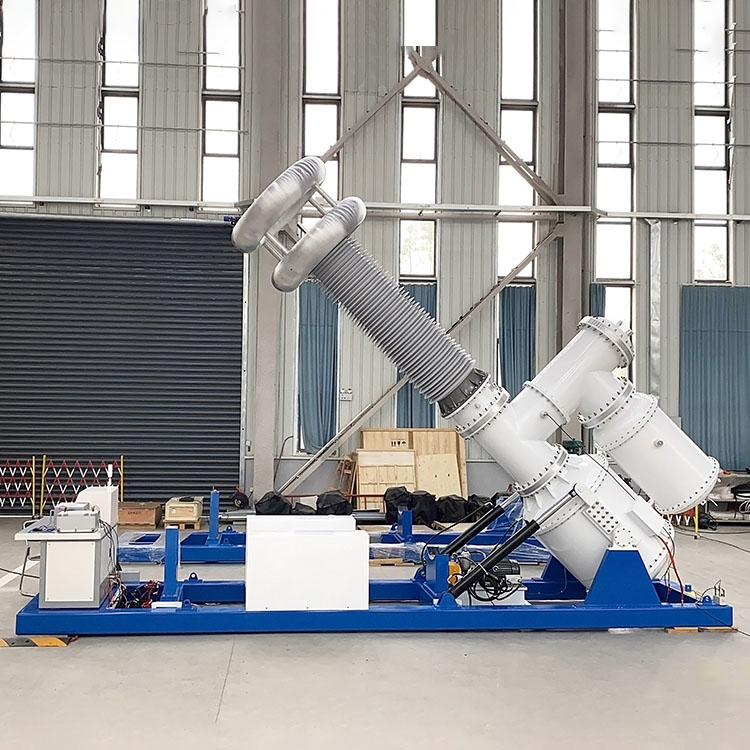

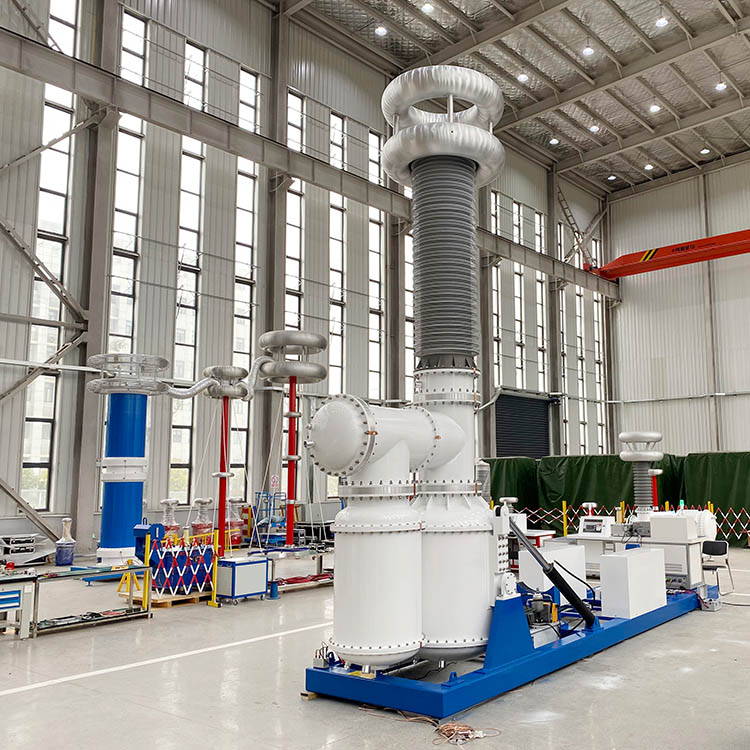

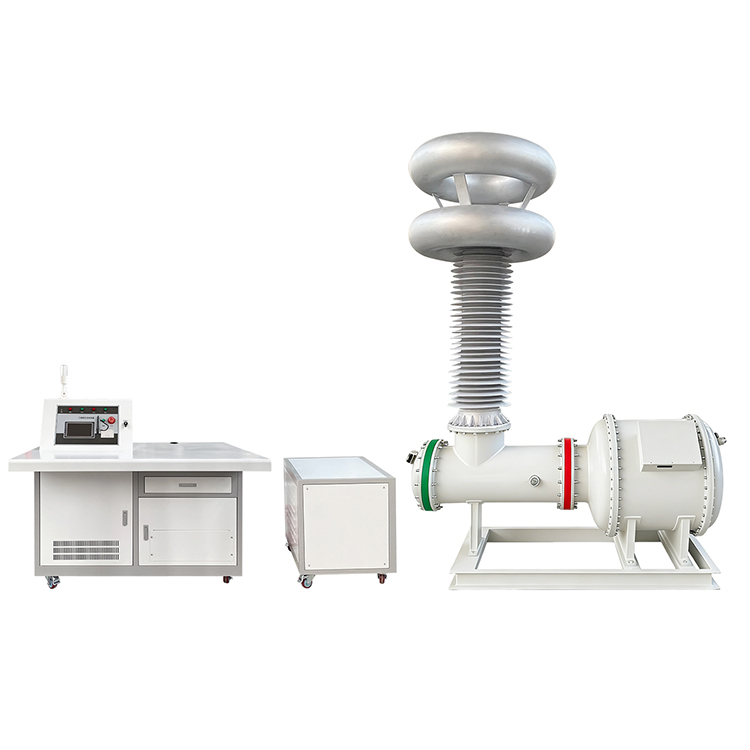

Sistem Uji Tegangan Tahan AC bebas PD

Sistem Uji Tegangan Penahan AC bebas PD ini memenuhi inspeksi isolasi yang ketat dan standar pengujian pelepasan sebagian untuk semua jenis peralatan tegangan tinggi modern. Dilengkapi dengan trafo berinsulasi gas SF6 premium, ini menghilangkan risiko polusi dari trafo uji berisi minyak tradisional sambil mempertahankan insulasi yang stabil dan masa pakai yang lama. Banyak produsen listrik mengirimkan pertanyaan pembelian ke sumber alat uji lengkap ini untuk kontrol kualitas produksi massal.

Dibangun dengan komponen inti berinsulasi SF6, Sistem Uji Tegangan Penahan AC bebas PD menghasilkan tegangan 250kV yang stabil dan membatasi pelepasan sebagian dalam 5pC. Sistem ini memiliki fitur kontrol cerdas otomatis, kompensasi daya reaktif multi-tahap, pengoperasian dengan kebisingan rendah, dan interlock keselamatan penuh, yang menarik pesanan dalam jumlah besar secara terus-menerus dari perusahaan listrik, pabrik industri, universitas, dan laboratorium tegangan tinggi profesional.

Platform Uji Lengkap Terintegrasi

Ini mendukung pengujian pada transformator, switchgear GIS, kabel listrik, bushing, isolator dan reaktor. Seluruh unit menggabungkan transformator tegangan tinggi, kapasitor kopling, pembagi tegangan, reaktor pembatas arus, dan konsol kontrol cerdas ke dalam stasiun lengkap, membantu tim pengadaan menghemat biaya pembelian peralatan terpisah.

Saat beroperasi di bawah tegangan pengenal, Sistem Uji Tegangan Penahan AC bebas PD ini menjaga pelepasan sebagian ≤5pC, sepenuhnya memenuhi uji penerimaan pabrik, sertifikasi jenis, pemeriksaan insulasi rutin, dan penelitian laboratorium yang memerlukan tingkat PD sangat rendah. Distorsi bentuk gelombangnya dikendalikan di bawah 2%, menghasilkan data pengujian yang stabil dan dapat direproduksi sesuai dengan standar industri internasional.

Kompensasi Daya Reaktif yang Efisien

Reaktor kompensasi tegangan rendah yang terintegrasi mengurangi konsumsi daya secara keseluruhan dan meningkatkan efisiensi pengoperasian. Penyesuaian halus daya reaktif multi-level memastikan output tegangan stabil di bawah beban pengujian kompleks yang berat, sebuah sorotan utama yang mendorong pembeli kooperatif jangka panjang untuk mengirimkan pesanan massal berulang.

Kontrol Cerdas yang Andal & Perlindungan Keamanan Multi-Lapisan

Konsol kontrol mewujudkan pengaturan tegangan yang lancar dan pemantauan data waktu nyata, memungkinkan teknisi menyelesaikan uji tegangan tahan secara efisien dengan keamanan penuh. Desain multi-perlindungan termasuk pemutusan tegangan lebih, pembatasan arus, dan pencegahan pelepasan sangat mengurangi bahaya selama eksperimen tegangan tinggi.

Dengan spesifikasi output tinggi 500kV opsional dan kinerja penekanan pelepasan sebagian yang unggul, Sistem Uji Tegangan Penahan AC bebas PD tetap menjadi pilihan utama bagi pembangkit listrik, produsen listrik, dan laboratorium yang melakukan evaluasi isolasi dan verifikasi peralatan tegangan tinggi.

Prinsip Kerja

Sistem Uji Tegangan Penahan AC bebas PD mengandalkan transformator berinsulasi SF6 untuk menghasilkan daya AC tegangan tinggi 50Hz yang stabil untuk inspeksi. Kapasitor kopling internal menangkap sinyal pelepasan sebagian secara real time, sementara pembagi tegangan melacak tegangan keluaran di seluruh siklus pengujian. Pencocokan reaktor kompensasi secara otomatis menyesuaikan kebutuhan daya reaktif, menurunkan masukan daya dan meningkatkan efisiensi operasional secara keseluruhan.

Dilengkapi dengan reaktor pembatas arus dan modul interlock pengaman penuh, unit ini melindungi sampel uji dan perangkat host dari risiko tegangan berlebih dan flashover yang tiba-tiba, sehingga memberikan hasil pengujian yang stabil dan aman yang mendapat pengakuan dari teknisi pembelian.

Skenario Aplikasi Target

Operator Tenaga Jaringan

Ideal untuk pemeliharaan peralatan gardu induk, pelaksanaan proyek, dan diagnosis insulasi pada transformator, lemari GIS, dan switchgear tegangan tinggi. Banyak pembeli pembangkit listrik mengajukan permintaan pengadaan massal untuk sistem ini guna menstandarisasi pekerjaan inspeksi rutin.

Pabrik Produksi Transformator

Sempurna untuk pemeriksaan tempat produksi harian, pengujian penerimaan pabrik, dan sertifikasi tipe resmi transformator daya & distribusi. Tim pengadaan manufaktur sering kali mencadangkan stok penguji ini untuk mempersingkat siklus inspeksi produksi.

Lab Tegangan Tinggi Profesional

Kinerja pelepasan sebagiannya yang sangat rendah memenuhi standar ketat untuk sertifikasi produk dan pengujian penelitian dan pengembangan produk baru, sehingga menarik pembeli laboratorium untuk melakukan pemesanan pasokan jangka panjang.

Universitas & Lembaga Penelitian

Cocok untuk penelitian bahan dielektrik, analisis kinerja insulasi, dan eksperimen pengajaran utama tegangan tinggi. Pembeli proyek penelitian sering kali meminta konfigurasi khusus sebelum memesan secara formal.

Pengguna Industri Pabrik & Pertambangan

Diterapkan pada pemeriksaan pencegahan berkala dan evaluasi status isolasi fasilitas listrik inti di lokasi, membantu departemen pengadaan perusahaan memangkas biaya outsourcing pengujian pihak ketiga.

Rentang Aplikasi

1. Pengujian isolasi transformator daya

2. Inspeksi pelepasan sebagian GIS

3. Tegangan AC tahan terhadap pengujian

4. Deteksi rutin switchgear tegangan tinggi

5. Uji kinerja busing

6. Uji ketahanan kabel daya

7. Pemeriksaan kualitas isolator padat

8. Uji penerimaan pabrik di tempat (FAT)

9. Tes jenis produk & dukungan sertifikasi

10. Pekerjaan penelitian laboratorium tegangan tinggi

Kekuatan Inti Weshine

Weshine Electric mengkhususkan diri dalam pengembangan dan pembuatan instrumen pengujian tegangan tinggi dan peralatan pengukuran pelepasan sebagian. Sistem uji tegangan ketahanan AC bebas PD kami mengadopsi teknologi insulasi SF6 yang matang, indikator pelepasan sebagian sangat rendah, pengambilan sampel tegangan yang presisi, dan perlindungan keselamatan yang komprehensif. Dirancang untuk operator jaringan listrik, produsen listrik, laboratorium pihak ketiga, dan lembaga penelitian, peralatan kami memberikan pengujian yang akurat, aman, dan efisien untuk perangkat listrik bertegangan tinggi modern. Pembeli proyek global dapat mengatur pengujian sampel sebelum menandatangani perjanjian pengadaan kerangka kerja formal.

Pertanyaan Umum

Q1: Apa spesifikasi teknis utamanya?

Kapasitas terukur: 250kVA. Tegangan keluaran terukur: hingga 500kV. Tingkat pelepasan sebagian: ≤5pC. Distorsi bentuk gelombang: ≤2%. Kebisingan sistem: ≤50dB. Operasi berkelanjutan: 30 menit. Kemampuan tegangan lebih: 110% selama 1 menit.

Q2: Mengapa insulasi SF6 bukan tipe berisi minyak?

Gas SF6 menghilangkan produk samping karbonisasi minyak yang menghasilkan sinyal PD palsu, memastikan kinerja dielektrik yang stabil, risiko polusi nol, dan mempertahankan tingkat PD latar belakang ≤5pC untuk FAT yang akurat pada transformator dan GIS.

Q3: Aplikasi apa yang didukung sistem ini?

Pengujian insulasi transformator, inspeksi PD switchgear GIS, uji ketahanan kabel listrik, evaluasi kinerja bushing/isolator, FAT, sertifikasi tipe, dan penelitian laboratorium tegangan tinggi.

Q4: Bagaimana cara kerja kompensasi daya reaktif?

Reaktor kompensasi tegangan rendah bawaan (200kvar, peralihan bermotor multi-tap) menyempurnakan daya reaktif dalam beberapa langkah. Hal ini menjaga tegangan tetap stabil di bawah beban pengujian yang berat dan meningkatkan efisiensi pengoperasian secara keseluruhan.

Q5: Fitur perlindungan keselamatan apa saja yang disertakan?

Perlindungan multi-lapis termasuk pemutusan tegangan lebih, pembatas arus, pencegahan pelepasan, dan modul interlock keselamatan penuh dengan reaktor pembatas arus untuk melindungi dari risiko flashover mendadak.

Q6: Untuk siapa sistem ini dirancang?

Operator jaringan listrik, pabrik pembuat trafo, laboratorium tegangan tinggi profesional, universitas/lembaga penelitian, dan pengguna pabrik industri/pertambangan untuk pengujian rutin dan tipe.

Panduan Pembelian

Bagikan parameter pengujian tegangan tinggi Anda dengan tim penjualan kami untuk mendapatkan penawaran khusus dan melengkapi file teknis untuk rencana pengadaan Anda.
