Sistem Uji Tegangan Tahan AC Bebas Debit Sebagian

Beli Sistem Uji Tegangan Penahan AC Gratis Pelepasan Sebagian berkualitas dari produsen Cina terkemuka Weshine®. Ini adalah solusi pengujian kinerja tinggi yang dirancang untuk pengujian tegangan ketahanan AC dan pengukuran pelepasan sebagian transformator, switchgear, GIS, isolator, kabel, bushing, dan peralatan listrik tegangan tinggi lainnya. Pembeli industri dapat mengirimkan pertanyaan dan melakukan pemesanan pengadaan dalam jumlah besar untuk permintaan pengujian laboratorium dan pabrik yang stabil.

mengirimkan permintaan

Deskripsi Produk

Memanfaatkan teknologi transformator berinsulasi gas SF6 yang canggih, Sistem Uji Tegangan Penahan AC Bebas Pelepasan Sebagian menghasilkan output 250kV yang stabil dengan tingkat pelepasan sebagian keseluruhan ≤5pC. Dilengkapi kontrol otomatis yang cerdas, kompensasi daya reaktif, pengoperasian dengan kebisingan rendah, dan fungsi perlindungan komprehensif, produk ini ideal untuk utilitas listrik, perusahaan industri, universitas, lembaga penelitian, dan laboratorium bertegangan tinggi.

Ketika industri tenaga listrik terus meningkatkan standar untuk pemeriksaan isolasi dan deteksi pelepasan sebagian mikro, unit pengujian ini dikembangkan untuk memenuhi permintaan pasar tersebut. Tidak seperti trafo uji berisi minyak konvensional, isolasi SF6 menghilangkan risiko tumpahan minyak dan polusi, sekaligus mengurangi berat peralatan secara keseluruhan sebesar 20% hingga 60% untuk memudahkan pengangkutan dan penempatan.

Semua kinerja andal ini didukung oleh kekuatan manufaktur profesional.Weshine® adalah pabrik modern berteknologi tinggi yang mengkhususkan diri dalam penelitian dan pengembangan, produksi, penjualan, dan layanan perangkat otomasi sistem tenaga dan instrumen pengujian.Produk tersebut dijual di seluruh dunia dan telah menerima tanggapan positif dari banyak pelanggan.

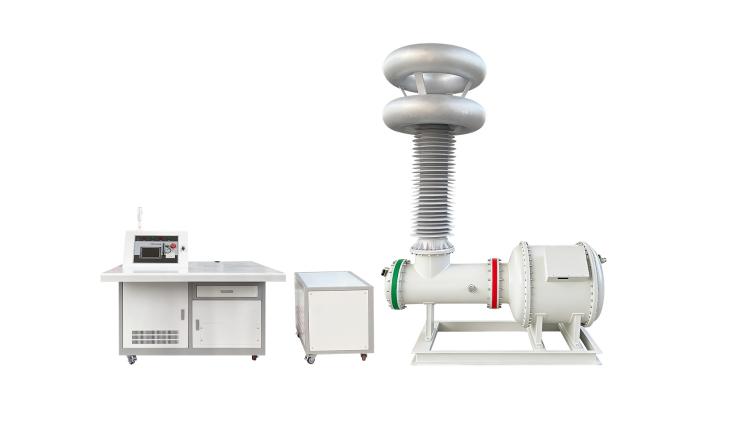

Partial Discharge Free AC Withstand Voltage Test System discount

Pertunjukan

Sistem Uji Tegangan Penahan AC Bebas Pelepasan Sebagian mengadopsi transformator berinsulasi gas SF6 untuk mempertahankan keluaran 250kV yang stabil, membatasi pelepasan sebagian seluruh rangkaian hingga ≤5pC. Kontrol otomatis yang cerdas, kompensasi daya reaktif, kebisingan rendah, dan perlindungan keselamatan multi-lapis menjadikannya pilihan praktis untuk pabrik listrik, klien industri, universitas, dan laboratorium penelitian.

Indeks pelepasan sebagian seluruh alat berat mencapai ≤5pC, dan transformator SF6 internal hanya menghasilkan pelepasan sebagian ≤3pC pada tegangan pengenal. Kinerja insulasi yang sangat baik membuatnya ideal untuk inspeksi pelepasan sebagian, pemeriksaan penerimaan pabrik, verifikasi insulasi, dan berbagai tugas penelitian tegangan tinggi.

Struktur

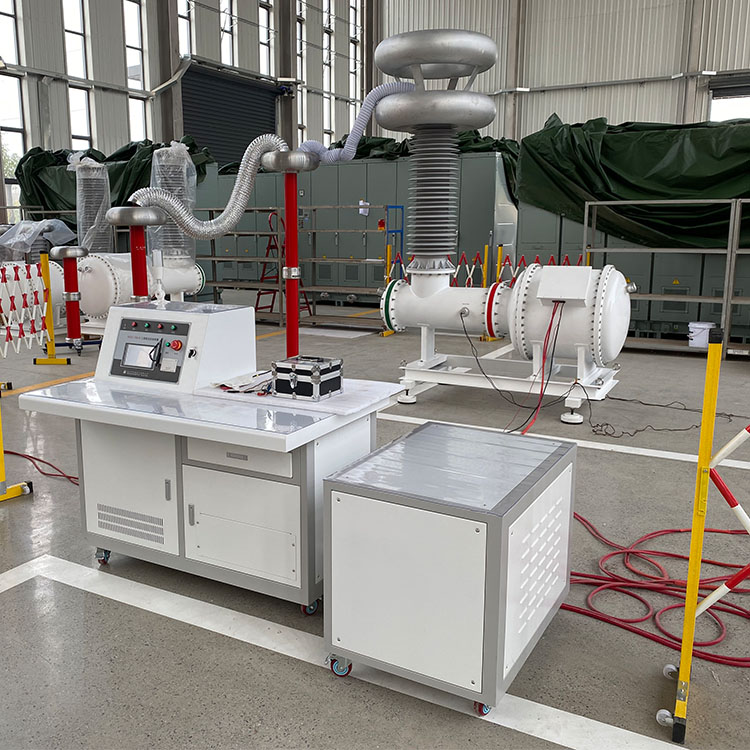

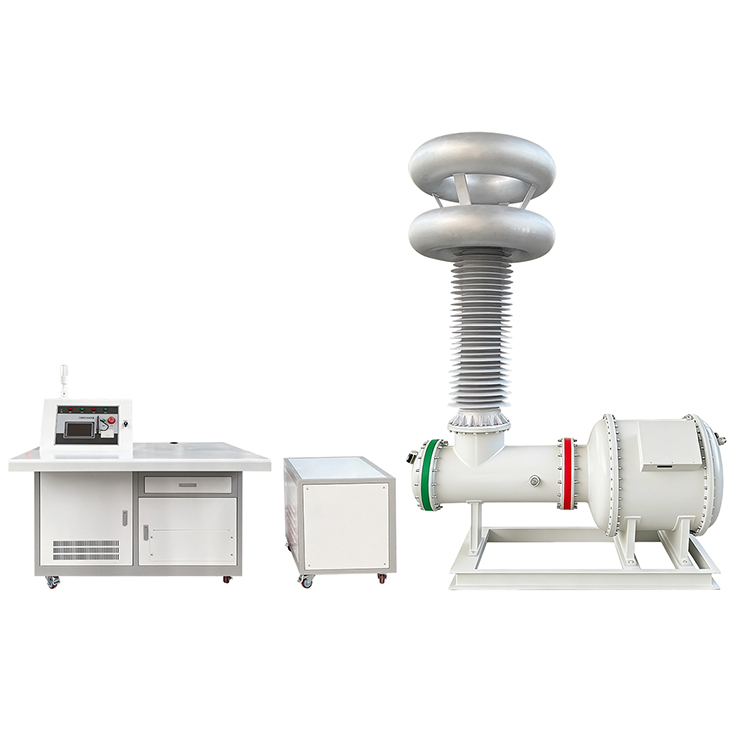

Paket lengkapnya mencakup trafo uji berinsulasi SF6, kapasitor kopling, reaktor pembatas arus tegangan tinggi, reaktor kompensasi tegangan rendah, trafo isolasi, dan kabinet kontrol otomatis penuh. Teknologi kompensasi tegangan rendah memangkas konsumsi daya input hingga 60%, yang sangat meningkatkan efisiensi pengujian dan menurunkan kebutuhan pasokan daya.

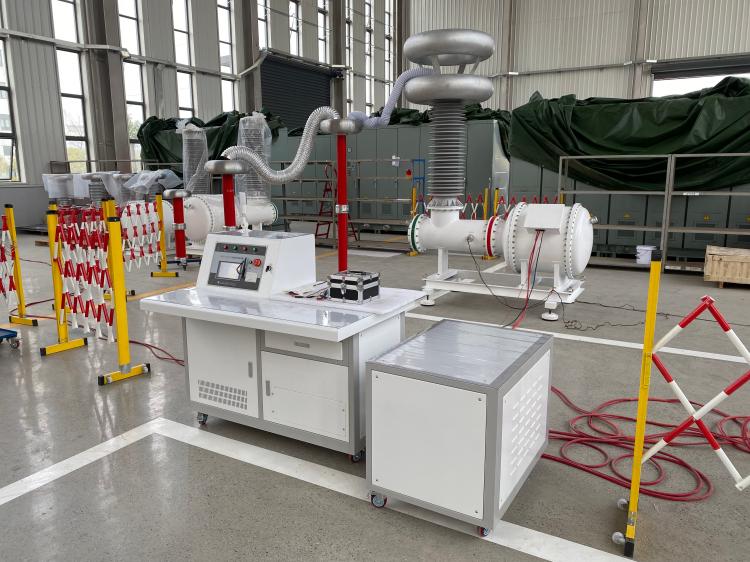

Partial Discharge Free AC Withstand Voltage Test System supplier

Kontrol

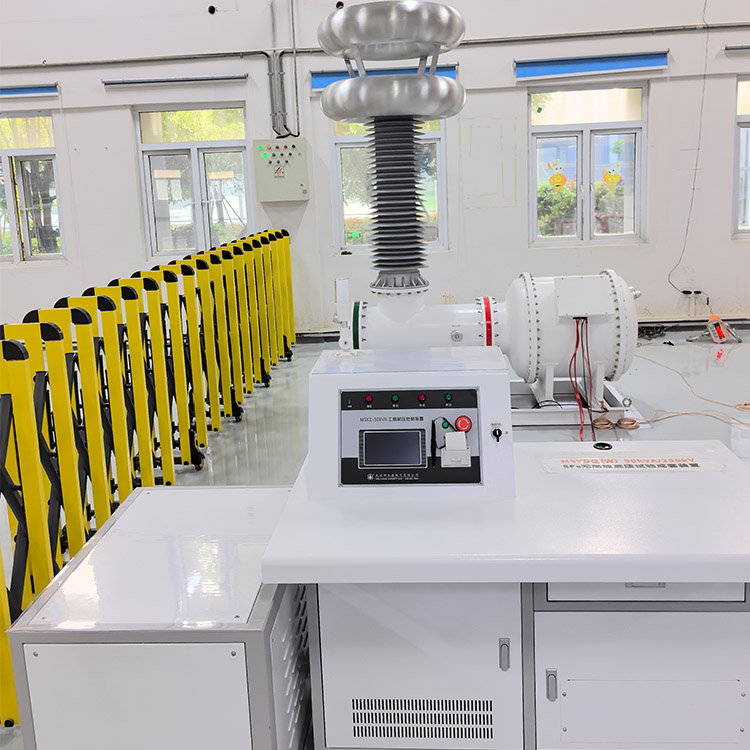

Sistem Uji Tegangan Penahan AC Bebas Pelepasan Sebagian dilengkapi dengan unit kontrol layar sentuh berwarna 7 inci yang mendukung mode pengoperasian otomatis dan manual. Operator dapat mengatur lima segmen tegangan terpisah, menyesuaikan kecepatan peningkatan, dan waktu tahan dengan bebas. Fungsi otomatis mencakup pengangkatan tegangan, peralihan kompensasi, pengaturan waktu, pelepas tekanan setelah pengujian, penyimpanan data, pencarian catatan, dan pencetakan laporan pengujian.

Keamanan

Untuk menjamin pengoperasian yang stabil dan aman, peralatan menghasilkan tegangan gelombang sinus halus dengan distorsi bentuk gelombang di bawah 5% dan kebisingan pengoperasian di bawah 65dB. Mekanisme perlindungan tegangan lebih dan arus lebih dilengkapi sepenuhnya. Kerangka kerja modularnya mendukung peningkatan selanjutnya, dapat diperluas untuk pengujian tegangan ultra-tinggi hingga 1200kV.

Spesifikasi Sistem		Transformator Uji SF6		Konsol Kontrol Otomatis
Parameter	Spesifikasi	Parameter	Spesifikasi	Parameter	Spesifikasi
Kapasitas yang Dinilai	50kVA	Kapasitas yang Dinilai	50kVA	Kapasitas yang Dinilai	20kVA
Catu Daya Masukan	Fase Tunggal AC 380V, 50Hz	Tegangan Masukan	0-400V	Catu Daya	AC380V
Nilai Tegangan Keluaran	250kV	Nilai Tegangan Keluaran	250kV	Tegangan Keluaran	0-420V
Nilai Arus Keluaran	0,2A	Isolasi Gas	SF6	Nilai Arus Keluaran	47A
Bentuk Gelombang Keluaran	Gelombang Sinus Murni	Tekanan Kerja	0,5MPa	Akurasi Tegangan	Kelas 1.0
Distorsi Bentuk Gelombang	≤5%	Rasio Instrumen	2500:01:00	Menampilkan	Layar Sentuh Berwarna 7 inci
Kebisingan Sistem	≤65dB	Tingkat Pelepasan Sebagian	≤3pC	Tingkat Ramp Tegangan	Dapat disesuaikan
Impedansi Sirkuit Pendek	≤6%	Reaktor Pembatas Saat Ini	250kV/100mH	Mode Uji	Otomatis /Manual
Tingkat Pelepasan Sebagian	≤5pC	Kapasitor Kopling	250kV/50pF	Tahapan yang Dapat Diprogram	5 Tahap Tegangan
Operasi Berkelanjutan	30 Menit	Ukuran	2180x900x2780mm	Ukuran	1320x800x1180mm
Kemampuan Tegangan Lebih	Tegangan Terukur 110% selama 1 Menit	Berat	854kg	Berat	196kg
Fungsi Perlindungan	Perlindungan Tegangan Lebih & Arus Lebih

Kabinet Kompensasi Isolasi
Parameter	Spesifikasi
Kapasitas Kompensasi	50kvar
Nilai Tegangan	0,4kV
Akurasi Kompensasi	±5kvar
Metode Penyesuaian	Peralihan Bermotor
Langkah Kompensasi	5 Langkah
Nilai Saat Ini per Langkah	25A
Kapasitas Trafo Isolasi	20kVA
Nilai Saat Ini	50A/50A
Menyaring Atenuasi	≥40dB (40kHz-100kHz)
Menyaring Atenuasi	≥60dB (100kHz-2MHz)
Kekuatan Isolasi	3kV/1 menit
Ukuran	850x600x700mm
Berat	230kg

Fitur

1, teknologi transformator berinsulasi gas SF6

2, desain bebas minyak tanpa kontaminasi lingkungan

3、Tingkat pelepasan sebagian sistem lengkap ≤5pC

4、Tingkat pelepasan sebagian transformator ≤3pC

5、Tegangan keluaran terukur hingga 250kV

6、Kapasitas terukur 50kVA

7、Kompensasi daya reaktif mengurangi arus masukan hingga 60%

8、Mode pengujian otomatis dan manual

9、Pengaturan tegangan dan waktu lima tahap yang dapat diprogram

10、Tingkat ramp tegangan yang dapat disesuaikan

11、Pengaturan tegangan cerdas dan peralihan kompensasi

12、Penyimpanan data historis dan pencetakan laporan

13、Output gelombang sinus stabil dengan distorsi ≤5%

14、Kebisingan pengoperasian rendah ≤65dB

15、Perlindungan tegangan lebih tegangan tinggi

16、Perlindungan arus lebih arus ekor

17、Cocok untuk pelepasan sebagian dan pengujian tegangan tahan AC

Aplikasi

1, pengujian tegangan tahan transformator AC

2、Pengujian Pelepasan Sebagian GIS

3, Pengujian Isolasi Switchgear

4, Pengujian Kabel Tegangan Tinggi

5、Pengujian Selongsong

6、Pengujian Isolator

7、Pengujian Penerimaan Pabrik (FAT)

8、Pengujian Laboratorium Tegangan Tinggi

9、Pengujian Jenis Peralatan Listrik

10、Program Pemeliharaan Preventif

Keunggulan Weshine

Weshine Electric adalah produsen profesional peralatan pengujian tegangan tinggi dan sistem pengukuran pelepasan sebagian. Sistem Uji Tegangan Penahan AC Bebas Pelepasan Parsial seri VS-W kami menggabungkan teknologi insulasi SF6 yang canggih, kinerja pelepasan sebagian yang sangat rendah, otomatisasi cerdas, dan perlindungan keselamatan yang andal. Dirancang untuk aplikasi laboratorium dan lapangan yang menuntut, solusi Weshine membantu pelanggan meningkatkan akurasi pengujian, memastikan kepatuhan terhadap peraturan, dan meningkatkan keandalan peralatan jangka panjang.
