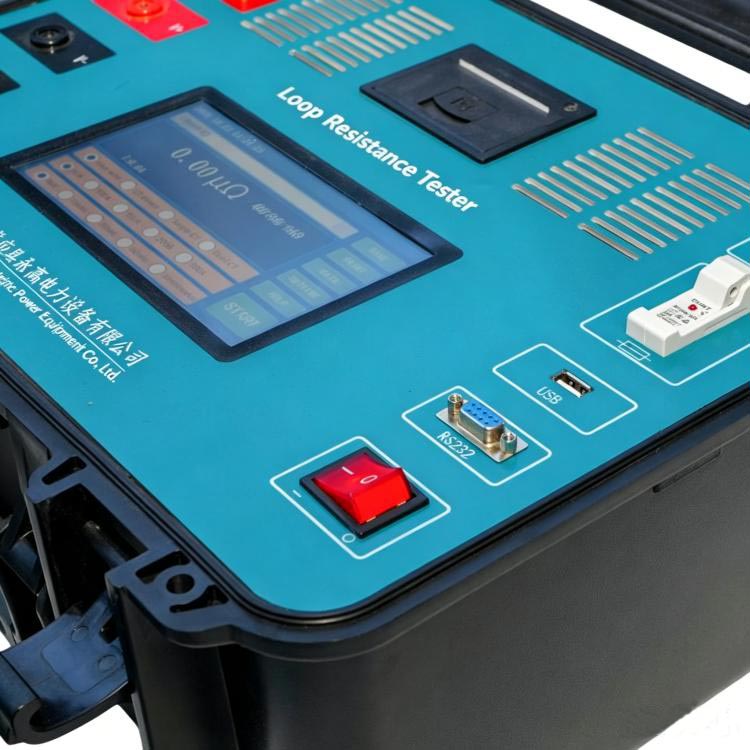

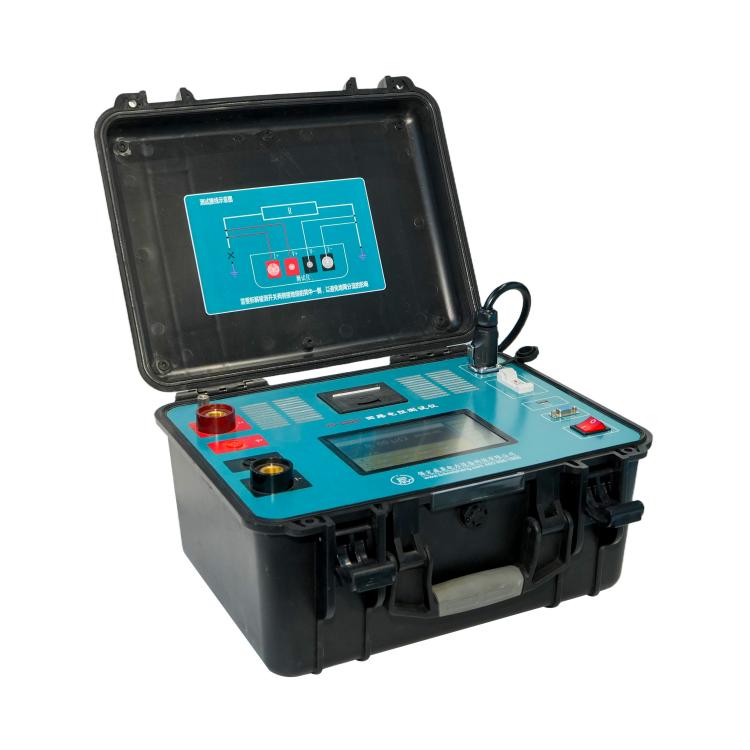

Penguji Resistensi Sirkuit Cerdas Desktop 300A

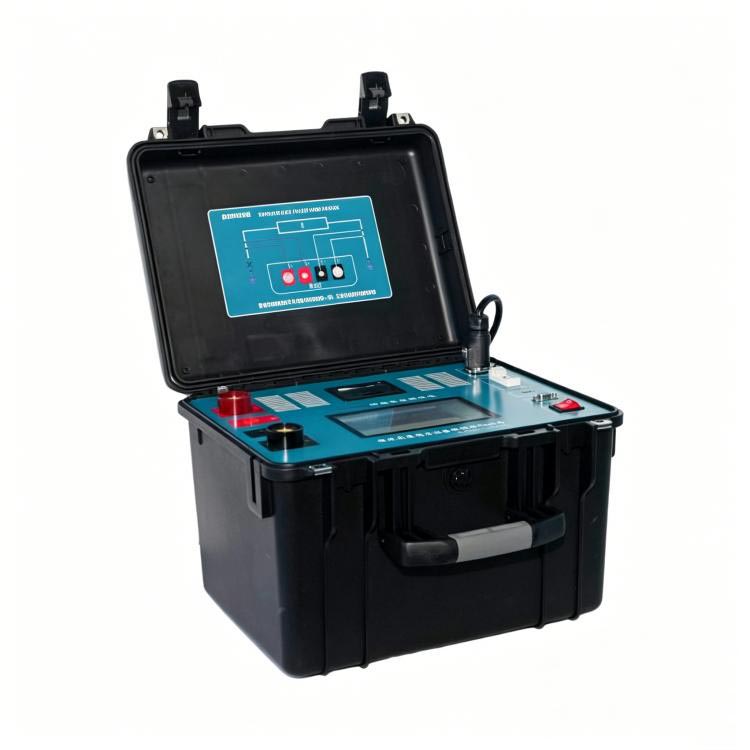

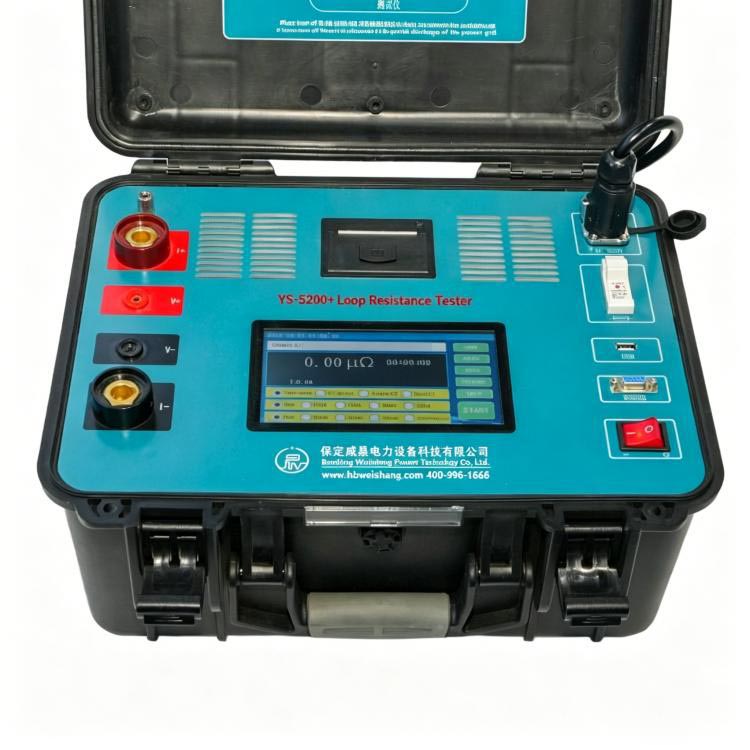

Penguji Resistensi Sirkuit Cerdas Desktop 300A yang tahan lama dan ditawarkan oleh Weshine, produsen dan pemasok profesional di Tiongkok, memberikan pembacaan mikro-ohm yang akurat pada pemutus sirkuit, pemisah, sakelar pembumian, dan sambungan busbar, bahkan saat arus mengalir melalui loop tunggal atau beberapa cabang paralel.

Kami membuat unit ini mengikuti standar pengujian empat kabel DL/T845.4-2019 dan IEC, yang sepenuhnya sesuai dengan permintaan industri akan deteksi resistansi arus tinggi.

Di dalam mesin terdapat sumber arus konstan berdaya tinggi yang dipasangkan dengan perangkat keras penginderaan arus multi-saluran. Struktur ini menjaga arus keluaran tetap stabil dan pengambilan sampel tegangan tetap akurat, bahkan ketika bekerja di samping jaringan grounding paralel yang rumit, yang merupakan alasan utama kontraktor teknik melakukan pemesanan massal berulang untuk model ini.

Prinsip Pengukuran Inti

Penguji Resistensi Sirkuit Cerdas Desktop 300A mengandalkan dua modul fungsional inti:

1. Keluaran arus konstan tinggi yang dapat disesuaikan: 50A–300A

2. Sensor penjepit DC nirkabel: penangkapan arus 0~±600A

Ini menghitung resistansi kontak aktual berdasarkan Hukum Ohm: R = V / I₀

V = penurunan tegangan terdeteksi pada titik kontak

I₀ = arus nyata yang melewati cabang yang diuji

Mode Pengujian Cerdas (Inovasi Inti)

weshine electric mengintegrasikan empat mode pengujian lanjutan untuk mendukung kondisi lapangan yang berbeda:

1. Mode Resistensi Sirkuit Tradisional

Pengguna perlu memutuskan satu sisi jaringan pembumian untuk melewati gangguan arus shunt. Penguji menyalurkan arus DC hingga 300A dan membaca data penurunan tegangan. Mode ini mencapai presisi tertinggi dan berfungsi dengan baik untuk lokasi pemeliharaan terencana.

2. Mode Pengukuran Langsung Penjepit

Tidak perlu membongkar koneksi grounding. Penjepit nirkabel melacak arus cabang I₀ secara real-time, kemudian mesin menghitung resistansi secara otomatis dengan R=V/I₀. Sorotan: Tidak ada pekerjaan pembongkaran, pengujian lapangan lebih cepat, lebih aman untuk pemeliharaan area langsung.

3. Mode Shunt Satu Sisi

Cocok untuk tata letak pembumian paralel seperti pembumian kabinet dan jaringan pembumian terdistribusi. Penjepit mengukur arus cabang shunt I₂, dan perangkat mengerjakan arus uji efektif dengan I₀=I₁−I₂ sebelum menghitung resistansi. Ini memperbaiki kesalahan akurasi yang disebabkan oleh arus paralel parsial.

4. Mode Shunt Dua Sisi

Untuk jaringan grounding besar dengan arus split dua arah di gardu induk. Dua klem mengumpulkan arus cabang I21 dan I22, sistem menghitung I₀=I₁−I21−I22 untuk mendapatkan data resistansi sebenarnya untuk jaringan multi-cabang.

Desain Sistem Keamanan dan Penjepit

Klem nirkabel yang cocok dapat mengidentifikasi arah arus DC secara otomatis.

Spesifikasi penjepit kunci:

1, rentang uji DC: 0 hingga ±600A

2、Harus sejajar dengan arah arus yang benar untuk data yang akurat

3, fungsi kalibrasi bawaan untuk mengimbangi penyimpangan pengukuran

Pengingat keselamatan operasi:

1, Jangan mengoperasikan penjepit di luar rentang pengukurannya untuk menghindari kerusakan perangkat keras

2、Pasang klem mengikuti tanda arah arus untuk menstabilkan pembacaan

3、Jalankan kalibrasi secara teratur untuk mengurangi kesalahan data

Panduan Pengoperasian Langkah demi Langkah

Penguji desktop ini mengikuti alur kerja pengujian lapangan standar untuk skenario arus tinggi.

Langkah 1: Persiapan Sistem

Pastikan peralatan telah dimatikan sepenuhnya, pengaturan grounding telah selesai, dan baterai klem terisi penuh. Klien pengadaan massal dapat menerima buku panduan pengoperasian penuh beserta pengirimannya.

Langkah 2: Konfigurasi Pengkabelan

I+ dan I- terhubung ke dua ujung rangkaian uji; V+ dan V- dipasang pada titik pengambilan sampel tegangan dalam. Selalu tempatkan probe tegangan di dalam loop arus untuk menyingkirkan gangguan resistansi kabel.

Langkah 3: Pemilihan Mode

Pilih satu mode pengujian: mode pembongkaran tradisional, mode penjepit langsung, mode shunt tunggal, atau mode shunt ganda. Kemudian atur arus keluaran (50A–300A) dan durasi pengujian (Fast / 10s / 30s / 60s / Continuous).

Langkah 4: Proses Pengukuran

Mesin menjalankan peningkatan arus, kontrol stabilitas, penangkapan arus real-time, pengambilan sampel tegangan, penghitungan resistansi, dan kompensasi suhu secara otomatis tanpa penyesuaian manual.

Langkah 5: Tampilan Hasil

Layar menunjukkan arus total I₁, arus penjepit cabang (I₂ / I21 / I22), nilai resistansi dalam mikro-ohm, waktu pengujian dan status stabilitas.

Langkah 6: Manajemen Data

Operator dapat menyimpan log pengujian ke memori lokal, mengekspor catatan melalui drive USB FAT32, mencetak laporan dengan modul cetak opsional, dan melihat kembali data pengujian historis kapan saja.

Skenario Aplikasi

Penguji Resistensi Sirkuit Cerdas Desktop 300A ini menangani tugas deteksi resistansi dalam kondisi grounding yang kompleks dan interferensi elektromagnetik yang kuat, yang banyak diadopsi oleh pembeli dari sektor berikut:

1. Gardu induk besar

2. Pembangkit listrik

3. Sistem switchgear industri

4、Fasilitas transmisi tegangan tinggi

5、Jaringan jaringan pembumian

Sistem bekerja dengan andal pada:

1, interferensi elektromagnetik yang kuat

2、Distribusi arus paralel

3、、Akses pemutusan terbatas

4、Operasi pemeliharaan berkelanjutan

Penggunaan Pengujian Khas

1, Uji resistansi kontak untuk pemutus arus tegangan tinggi

2、Pemeriksaan kesalahan pada jaringan grounding gardu induk

3, Deteksi resistensi sambungan penghubung busbar

4、Pemeliharaan rutin untuk lemari saklar GIS/AIS

5、Pemeriksaan kualitas pabrik untuk peralatan listrik pembangkit listrik

6、Analisis sistem tanah untuk jaringan transmisi

7、Pemecahan masalah sistem distribusi tenaga industri

Keunggulan Weshine

Kami membuat Penguji Resistansi Sirkuit Cerdas Desktop 300A dengan arsitektur pengukuran multi-mode untuk memecahkan masalah arus paralel yang rumit dan pengardean yang kompleks dalam sistem tenaga modern. Pengujian non-pembongkaran penjepit nirkabel mengurangi waktu henti pemeliharaan dan meningkatkan keamanan lokasi secara signifikan, sehingga banyak pemasok layanan kelistrikan menandatangani kontrak pasokan jangka panjang dengan kami.

Algoritme perhitungan arus real-time multi-saluran memastikan nilai resistansi yang akurat bahkan dalam lingkungan grounding paralel. Output arus besar 300A dengan cepat memecah lapisan oksida pada permukaan kontak yang sudah tua, memberikan hasil pengujian yang lebih andal untuk sambungan konduktif yang aus. Kontrol termal cerdas bawaan menjaga unit tetap stabil di bawah beban kerja arus tinggi yang panjang.

Keuntungan desain industri yang mudah digunakan bagi pembeli:

1, operasi cerdas multi-mode

2, tampilan data terkini yang divisualisasikan secara real-time

3, set lengkap fungsi perlindungan keselamatan otomatis

4、Penyimpanan dan ekspor data terstruktur

Hubungi tim penjualan kami segera untuk mendapatkan penawaran khusus dan melengkapi file parameter teknis untuk pengadaan proyek Anda.
