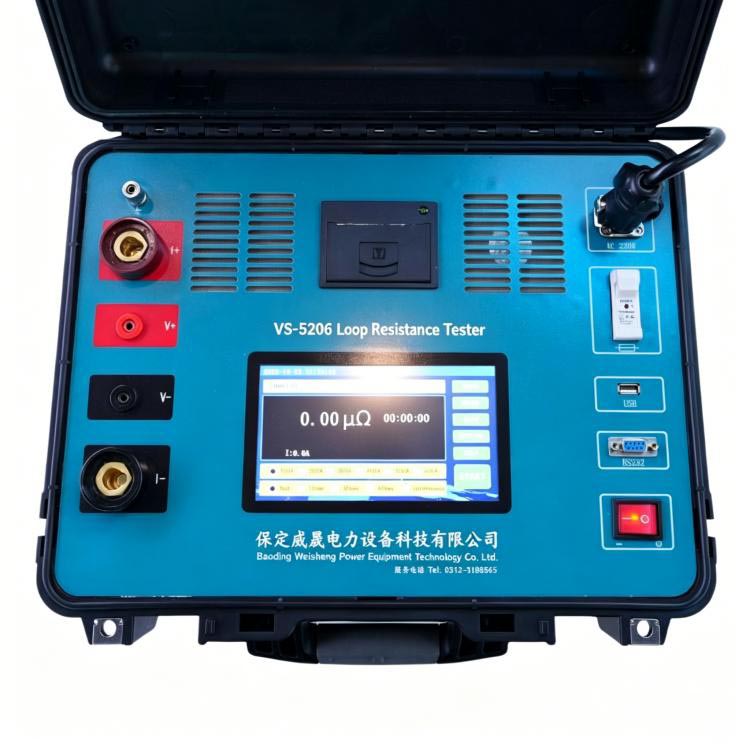

Penguji Resistansi Kontak Arus Tinggi Dengan Layar Sentuh Berwarna

Sebagai produsen profesional di Tiongkok, Weshine ingin memberi Anda Penguji Resistansi Kontak Arus Tinggi Dengan Layar Sentuh Berwarna yang berkualitas, yang merupakan pengukur resistansi cerdas yang ditingkatkan dan dibuat untuk pengujian kontak perangkat bertegangan tinggi. Menyuntikkan arus uji yang besar menghilangkan gangguan dari lapisan oksidasi permukaan dan titik kontak yang tidak stabil, sehingga penguji mendapatkan pembacaan yang dapat dipercaya untuk pemeriksaan pra-pemeliharaan peralatan dan pemeriksaan penerimaan pabrik. Pembeli dalam jumlah besar dapat mencocokkan unit ini dengan peralatan pengujian kelistrikan lengkap untuk pengadaan terpadu.

Pengguna dapat memilih arus keluaran yang dapat disesuaikan dari 50A hingga 600A, mencocokkan kriteria pengujian dan parameter terukur dari perangkat listrik yang berbeda. Mode pengujian arus tinggi secara akurat menilai kondisi kontak pada pemutus sirkuit, peralatan GIS, sakelar pemutus, busbar, dan sambungan kabel, alat yang harus dimiliki oleh tim inspeksi pabrik dan kontraktor teknik tenaga.

Penguji Resistensi Kontak Arus Tinggi Dengan Layar Sentuh Berwarna ini mengadopsi layar sentuh berwarna industri 7 inci dengan panel pengoperasian yang mudah dinavigasi. Staf dapat dengan cepat mengatur arus keluaran, waktu pengujian, bahasa sistem dan parameter komunikasi di layar, melihat bentuk gelombang pengujian waktu nyata dan mengelola data yang disimpan dengan pelatihan minimal. Ini memotong waktu operasi di lokasi untuk tim teknik yang menangani pekerjaan inspeksi peralatan dalam jumlah besar.

Dilengkapi dengan baterai litium internal berukuran besar yang dapat diisi ulang, unit ini mendukung pengujian luar ruangan yang sepenuhnya portabel tanpa akses listrik. Setelah pengujian arus deras 500A atau 600A, ini memicu siklus pendinginan otomatis 10 detik untuk melindungi modul daya internal, memperpanjang masa pakai, dan menurunkan biaya penggantian jangka panjang bagi pembeli yang sering melakukan tugas pengujian lapangan.

Ini membawa beberapa mode transmisi data: tautan nirkabel Bluetooth, koneksi kabel RS232, ekspor flash drive USB dan penyimpanan lokal. Operator dapat menelusuri, menyimpan, mengekspor atau menghapus catatan pengujian langsung pada mesin, mempercepat penyortiran laporan pengujian dan manajemen aset peralatan untuk proyek tender pembangkit listrik dan departemen kendali mutu pabrik.

Dibangun untuk tahan terhadap lokasi kerja luar ruangan yang keras, VS-5206 menggabungkan keluaran arus tinggi yang kuat, pengukuran digital yang presisi, perlindungan keselamatan multi-lapis, dan housing yang tahan lama. Ini memberikan hasil pengujian yang konsisten dan andal untuk pemeliharaan peralatan harian, pelaksanaan proyek baru, dan diagnosis kesalahan listrik, ideal untuk pesanan grosir dari distributor peralatan listrik dan perusahaan teknik tenaga.

Desain Sistem Keamanan dan Penjepit

weshine electric mengintegrasikan sensor penjepit nirkabel dengan teknologi pengenalan arah arus DC.

Spesifikasi penjepit kunci:

1, rentang pengukuran DC: 0 hingga ±600A

2、Pemasangan yang peka terhadap arah (diperlukan orientasi arus maju)

3、Dukungan kalibrasi dalam pengaturan sistem

Aturan keselamatan memastikan pengoperasian yang stabil:

1, kelebihan beban penjepit di luar jangkauan dapat merusak sensor

2、Pemasangan arah yang benar meningkatkan akurasi

3、Fungsi kalibrasi mengkompensasi penyimpangan

Fitur

Arus uji DC maksimum 600A

Pengukuran resistansi kontak presisi tinggi

Dirancang untuk pemutus sirkuit dan peralatan GIS

Beberapa arus keluaran yang dapat dipilih

Teknologi pengukuran Kelvin empat kawat

Tampilan layar sentuh berwarna 7 inci

Baterai lithium isi ulang bawaan

Pengukuran otomatis yang cerdas

Pendinginan otomatis setelah pengujian 500A/600A

Komunikasi Bluetooth

Antarmuka komunikasi RS232

Ekspor data flash drive USB

Penyimpanan catatan pengujian internal

Dukungan bahasa Cina dan Inggris

Parameter komunikasi yang dapat disesuaikan

Manajemen data yang cerdas

Stabilitas pengukuran tinggi

Desain portabel yang ringkas

Cocok untuk pengujian lapangan dan laboratorium

Berbagai fungsi perlindungan untuk pengoperasian yang aman

Panduan Produk

Cara Kerja Penguji Resistansi Kontak Arus Tinggi Dengan Layar Sentuh Berwarna

Penguji ini menyuntikkan arus DC tinggi yang stabil ke dalam objek uji melalui kabel arus khusus sekaligus mengukur penurunan tegangan pada kontak menggunakan kabel penginderaan terpisah. Memanfaatkan prinsip pengukuran Kelvin empat terminal, instrumen ini menghilangkan resistansi timbal dan menghitung nilai resistansi kontak yang sangat akurat.

Setelah arus yang dipilih stabil, penguji secara otomatis melakukan pengukuran dan menghentikan keluaran setelah selesai. Saat beroperasi pada 500A atau 600A, instrumen secara otomatis mengaktifkan siklus pendinginan sebelum pengukuran berikutnya untuk menjaga keandalan sistem.

Skenario Aplikasi

Utilitas Listrik

Pemeliharaan rutin pemutus arus, saklar pemutus, peralatan GIS, dan gardu induk.

Produsen Transformator

Pengujian penerimaan pabrik dan verifikasi sambungan listrik.

Kontraktor Listrik

Komisioning dan pemeliharaan instalasi tegangan menengah dan tinggi.

Fasilitas Industri

Inspeksi sambungan listrik arus tinggi dan sistem busbar.

Laboratorium Pengujian

Pengukuran resistansi rendah yang presisi dan sertifikasi peralatan.

Aplikasi

1, Pengujian Resistansi Kontak Pemutus Sirkuit

2, Pengukuran Resistansi Lingkaran

3. Pengujian Switchgear GIS

4、Pengujian Sakelar Putus

5, Pengujian Resistensi Sambungan Busbar

6、Pengukuran Koneksi Grounding

7、Pemeriksaan Sambungan Listrik Arus Tinggi

8、Pengujian Penerimaan Pabrik (FAT)

9、Pemeliharaan preventif

10、Pengoperasian Sistem Tenaga

Keunggulan Weshine

Weshine Electric berspesialisasi dalam peralatan pengujian listrik tegangan tinggi dan instrumen diagnostik cerdas. Penguji Resistansi Kontak Arus Tinggi Dengan Layar Sentuh Berwarna menggabungkan keluaran arus tinggi, teknologi pengukuran Kelvin yang presisi, pengoperasian layar sentuh yang cerdas, antarmuka komunikasi tingkat lanjut, dan kemampuan manajemen data yang komprehensif. Dirancang untuk para profesional utilitas, produsen, dan pemeliharaan, solusi Weshine memberikan pengujian ketahanan kontak yang andal yang meningkatkan keandalan peralatan, meminimalkan waktu henti, dan mendukung manajemen aset jangka panjang.
