Deskripsi Produk

Beli peralatan Penguji Perlindungan Relai Tiga Fasa berkualitas dari Weishine, produsen profesional di Cina, dirancang untuk memeriksa relai pelindung, unit perlindungan mikroprosesor, sirkuit sekunder, peralatan otomasi, dan sistem perlindungan jaringan listrik lengkap. Relai harus merespons secara akurat gangguan saluran, tegangan abnormal, arus berlebih, tindakan penutupan kembali, pemicu proteksi diferensial, dan pergerakan rangkaian kontrol, sehingga pengujian rutin sangat penting untuk pengoperasian sistem tenaga yang aman dan terkoordinasi.

Apa itu Penguji Proteksi Relai Tiga Fasa?

Penguji Proteksi Relai Tiga Fasa adalah perangkat pengujian profesional yang dirancang untuk memverifikasi kinerja dan karakteristik pengoperasian relai proteksi, unit proteksi berbasis mikroprosesor, sirkuit sekunder, peralatan otomasi, dan skema proteksi sistem tenaga.

Penguji menghasilkan arus sekunder, tegangan, frekuensi, sudut fasa, harmonik, DC, dan sinyal switching yang dapat dikontrol untuk mensimulasikan kondisi sistem tenaga normal dan abnormal. Dengan menerapkan sinyal simulasi ini ke perangkat perlindungan yang diuji, teknisi dapat memverifikasi pengaturan relai, nilai pengambilan, waktu pengoperasian, logika trip, dan respons kontak.

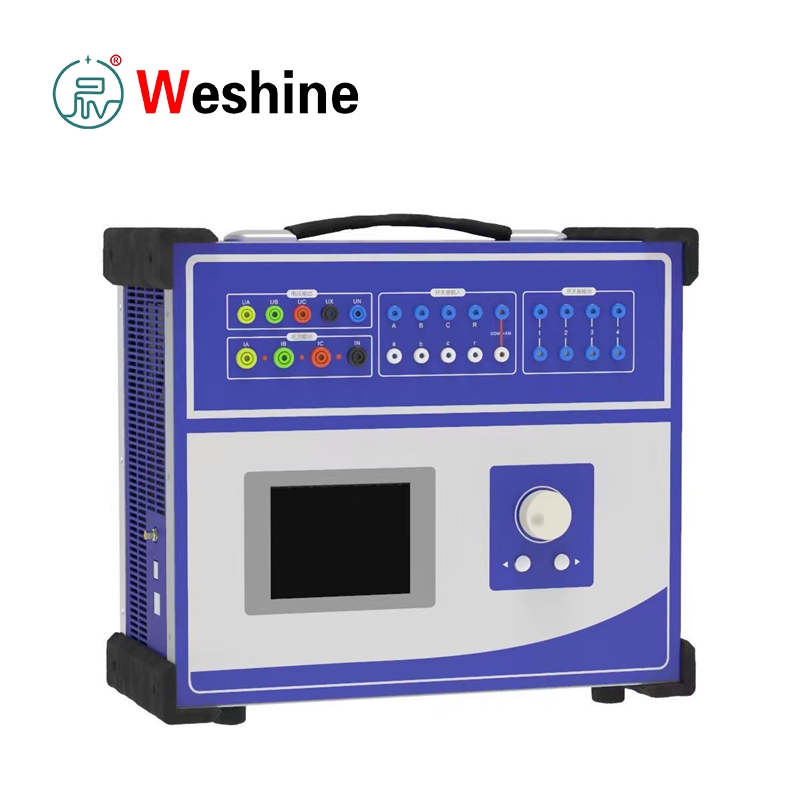

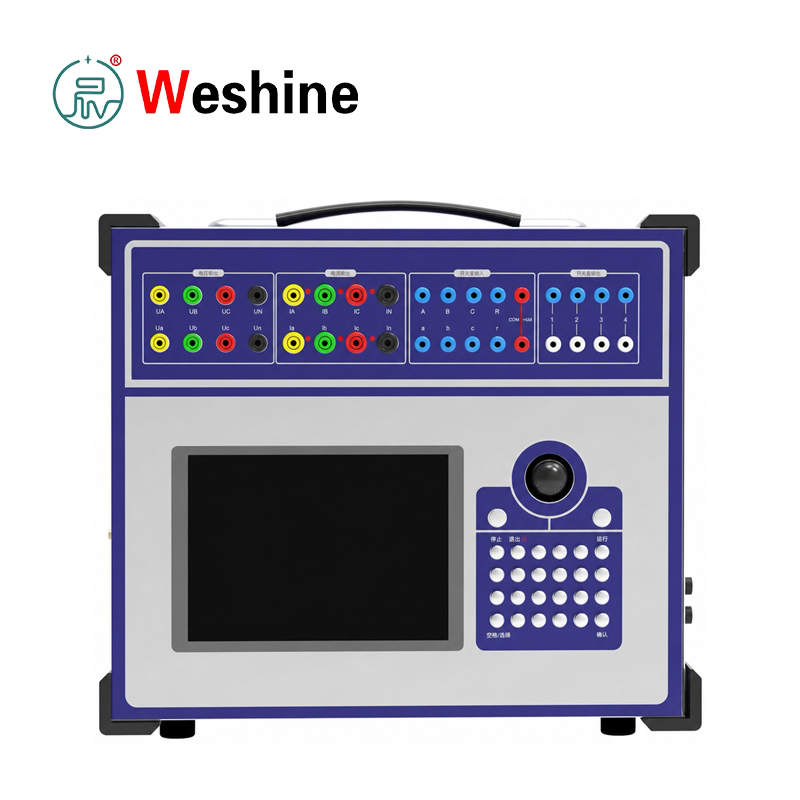

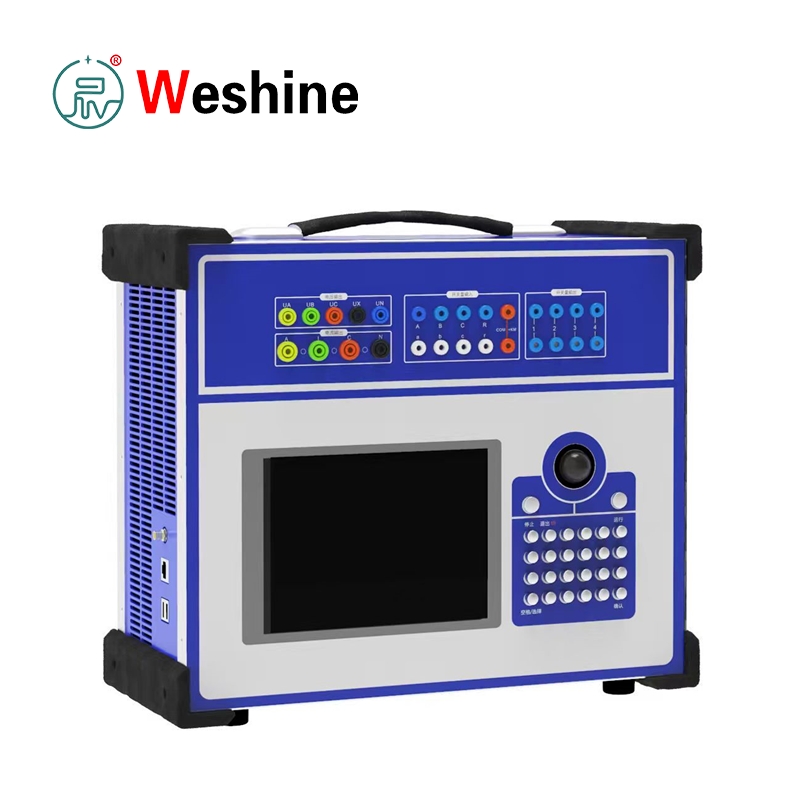

Three Phase Relay Protection Tester

Output Arus dan Tegangan Multi-Saluran

Penguji Proteksi Relai Tiga Fasa dilengkapi dengan 4 saluran tegangan dan 3 saluran arus untuk pengujian proteksi relai yang komprehensif. Saluran tegangan mendukung tegangan fasa, tegangan saluran, tegangan urutan nol, ketidakseimbangan tegangan, kehilangan tegangan, pergeseran frekuensi, dan pengujian sinkronisasi.

Tiga saluran arus dapat beroperasi secara independen untuk pengujian arus fase individual atau terhubung secara paralel untuk menyediakan keluaran arus waktu singkat hingga 120A. Mendukung pengujian relai arus lebih, relai gangguan bumi, proteksi waktu terbalik, proteksi diferensial, proteksi jarak, logika penutupan kembali, proteksi tegangan rendah, dan relai frekuensi.

Kontrol Komputer Industri dan Operasi Lapangan

Dibangun pada platform komputer industri, penguji ini mengintegrasikan layar internal dan panel operasi lokal untuk pengujian lapangan mandiri tanpa komputer eksternal. Parameter dan hasil pengujian dapat dilihat langsung di layar, sehingga cocok untuk pengujian dan pemeliharaan di lokasi.

Peralatan tersebut juga dapat terhubung ke PC dengan perangkat lunak yang kompatibel untuk mendukung fungsi pengujian tingkat lanjut, manajemen data, dan pembuatan laporan pengujian otomatis.

Arus Fleksibel, Tegangan dan Output DC

Penguji menyediakan berbagai kemampuan keluaran, termasuk:

Keluaran arus AC:0~40A per saluran, keluaran waktu singkat hingga 120A dengan tiga saluran secara paralel

Keluaran tegangan AC:Tegangan fasa 0~120V dan tegangan saluran 0~240V

keluaran DC:Arus DC, tegangan DC, dan catu daya tambahan DC yang dapat disesuaikan

Fungsi-fungsi ini mendukung pengujian relai DC dan memungkinkan perangkat proteksi dan sirkuit sekunder diberi energi selama commissioning lapangan.

Pengukuran Frekuensi, Harmonik dan Waktu

Penguji mengintegrasikan frekuensi variabel dan keluaran sinyal harmonik untuk mensimulasikan kondisi pengoperasian sistem tenaga yang berbeda, termasuk variasi frekuensi dan lingkungan harmonik multi-urutan. Hal ini memungkinkan teknisi untuk mengevaluasi kinerja relai dalam kondisi sinyal sekunder yang berbeda, bukan hanya pada frekuensi daya standar.

Modul input dan output sakelar internal mendukung deteksi kontak trip, pemantauan kontak relai, simulasi pemutus sirkuit, verifikasi sinyal startup, dan pengukuran waktu tindakan. Rentang waktunya mencapai 0,1 ms hingga 9999 detik, memungkinkan pengukuran waktu pengoperasian relai, penundaan trip, interval penutupan kembali, dan respons logika proteksi secara akurat.

Rentang Aplikasi dan Perlindungan Keamanan

Penguji Proteksi Relai Tiga Fasa cocok untuk menguji relai elektromagnetik, relai statis, perangkat proteksi digital, relai mikroprosesor, perangkat penutup, dan sistem proteksi transformator, saluran, motor, dan generator.

Ini banyak digunakan di gardu induk, pembangkit listrik, ruang distribusi pabrik, jaringan catu daya kereta api, dan laboratorium relai profesional.

Berbagai fungsi perlindungan terintegrasi, termasuk perlindungan beban berlebih keluaran, diagnosis mandiri kesalahan, interlock keluaran, dan desain daya soft-start. Fungsi-fungsi ini membantu melindungi penguji dan peralatan yang terhubung selama pengoperasian di lapangan. Peralatan harus dioperasikan oleh teknisi terlatih yang memahami keselamatan sirkuit sekunder, prosedur pengkabelan standar, dan alur kerja pengujian relai.

Peralatan tersebut sesuai denganGB/T 7261-2008DanDL/T 624-2010. Operator harus mematuhi kode pengujian relai setempat, aturan pengoperasian pembangkit listrik, dan standar keselamatan di lokasi selama penggunaan.

Spesifikasi Sistem		Keluaran Arus AC		Keluaran Arus DC
Barang	Spesifikasi	Barang	Spesifikasi	Barang	Spesifikasi
Model produk	VS-JB900	Akurasi keluaran	Kelas 0.2	Akurasi keluaran	Kelas 0,5
Jenis produk	Penguji proteksi relai tiga fase	Keluaran arus fasa, RMS	0 hingga 40 A	Keluaran arus fasa	0 hingga ±10 A per fase
Platform kontrol	Jenis komputer industri	Output arus paralel tiga fase, RMS	0 hingga 120 A	Keluaran paralel tiga fase	0 hingga ±30 A
Konfigurasi keluaran	Tegangan 4 fasa, arus 3 fasa	Arus fase yang diijinkan dalam jangka waktu lama, RMS	10 A	Tegangan beban keluaran maksimum	abad ke-20
Tes yang berlaku	Perlindungan relai, sirkuit sekunder, pengujian perangkat otomasi	Daya keluaran arus fasa maksimum	420 VA
Modus operasi	Operasi mandiri; koneksi komputer didukung sesuai dengan konfigurasi	Daya keluaran maksimum pada arus paralel tiga fase	900VA
Standar referensi	GB/T 7261-2008, DL/T 624-2010	Waktu kerja yang diijinkan pada arus paralel tiga fasa maksimum	10 detik
		Rentang frekuensi dasar	20 hingga 1000Hz
		Tatanan harmonis	tanggal 1 hingga tanggal 20

Keluaran Tegangan AC		Keluaran Tegangan DC		Peralihan Kuantitas Dan Waktu
Barang	Spesifikasi	Barang	Spesifikasi	Barang	Spesifikasi
Akurasi keluaran	Kelas 0.2	Akurasi keluaran	Kelas 0,5	Beralih masukan	10 saluran
Keluaran tegangan fasa, RMS	0 hingga 120V	Amplitudo keluaran tegangan fasa	0 hingga ±160V	Masukan kontak kering	1 hingga 20 mA, 24 V
Keluaran tegangan saluran, RMS	0 hingga 240V	Amplitudo keluaran tegangan saluran	0 hingga ±320V	Input kontak potensial, logika 0	0 hingga +6 V
Tegangan fasa/daya keluaran tegangan saluran	80 VA / 100 VA	Tegangan fasa/daya keluaran tegangan saluran	70 VA / 140 VA	Input kontak potensial, logika 1	+11 V hingga +250 V
Rentang frekuensi dasar	20 hingga 1000Hz			Beralih keluaran	8 pasang
Tatanan harmonis	tanggal 1 hingga tanggal 20			Kapasitas kontak DC	220V / 0,2A
				Kapasitas kontak AC	220 V / 0,5 A
				Rentang pengukuran waktu	0,1 mdtk hingga 9999 dtk
				Akurasi pengukuran waktu	0,1 ms

Kondisi Lingkungan		Ciri Fisik
Barang	Spesifikasi	Barang	Spesifikasi
Suhu pengoperasian	-10°C hingga +50°C	Dimensi unit utama	400×300×180mm
Suhu penyimpanan	-25°C hingga +70°C	Berat satuan utama	Sekitar 18kg
Kelembaban relatif	5% hingga 95%, tanpa kondensasi

Panduan Pengoperasian Produk

Penguji Proteksi Relai Tiga Fasa menghasilkan sinyal arus sekunder, tegangan, frekuensi, sudut fasa, harmonik, DC dan switching yang dapat dikontrol untuk mensimulasikan kondisi jaringan normal dan rusak, kemudian memasukkan sinyal ke perangkat proteksi yang diuji. Ini memonitor tindakan kontak, output perjalanan, sinyal kembali dan umpan balik logika, secara otomatis mencatat waktu tindakan dan nilai pengaturan pengoperasian.

Sebelum pengujian, konfirmasikan model relai, arus sekunder terukur, tegangan sekunder terukur, kebutuhan daya DC, jenis kontak trip, dan parameter perlindungan yang telah ditetapkan. Periksa diagram pengkabelan perangkat proteksi, isolasi sirkuit uji sesuai aturan keselamatan, kemudian sambungkan output arus, output tegangan, port sakelar I/O, dan terminal daya tambahan DC dengan benar.

Langkah-langkah pengujian relai arus lebih:Atur arus keluaran, sudut fase, frekuensi dan durasi pengujian. Tingkatkan arus secara bertahap sesuai prosedur pengujian standar, catat nilai pengambilan, nilai putus sekolah, dan waktu pengoperasian. Untuk pengujian arus tinggi tiga fase, paralelkan tiga saluran arus untuk mencapai keluaran maksimum 120A dalam waktu singkat.

Langkah-langkah pengujian relai tegangan:Hubungkan saluran tegangan dan konfigurasikan tegangan fasa atau saluran sesuai kebutuhan. Unit ini mensimulasikan tegangan kurang, tegangan lebih, tegangan urutan nol, ketidakseimbangan tegangan, dan offset fasa; fungsi pergeseran frekuensi melayani pelepasan beban di bawah frekuensi dan kalibrasi relai frekuensi.

Pengujian proteksi jarak, arah, diferensial, dan penutupan kembali: Menyesuaikan tegangan, arus, sudut fasa, dan mengganti kontak mengikuti skema logika proteksi. Peralatan melacak pergerakan kontak relai dan mengukur waktu trip; port keluaran sakelar mensimulasikan kontak bantu pemutus atau sinyal logika eksternal bila diperlukan.

Relai DC dan pengujian rangkaian bantu:Gunakan tegangan DC/keluaran arus dalam rentang pengenal. Jika daya DC di lokasi tidak tersedia atau daya uji terisolasi diperlukan, aktifkan catu daya tambahan DC internal yang dapat disesuaikan.

Setelah menyelesaikan semua pengujian, bandingkan nilai tindakan terukur dan data waktu dengan pengaturan perlindungan yang telah ditetapkan sebelumnya. Arsipkan catatan pengujian mengikuti peraturan manajemen pemeliharaan dan commissioning internal.

Fitur Inti

1．Tegangan 4 fase standar dan saluran keluaran arus independen 3 fase

2.Output arus AC saluran tunggal hingga 40A

3.Tiga saluran arus paralel mendukung output maksimum 120A dalam waktu singkat

4.Rentang keluaran tegangan fase AC: 0~120V

5.Rentang keluaran tegangan saluran AC: 0~240V

6.Output arus DC bawaan untuk semua skenario pengujian perlindungan relai

7.Output tegangan DC bawaan untuk simulasi keadaan sirkuit sekunder

8.Output catu daya tambahan DC independen yang dapat disesuaikan

9.Rentang waktu aksi relai: 0,1ms ~ 9999s

10．Ganti saluran input untuk pemantauan status kontak relai waktu nyata

11．Ganti saluran keluaran untuk mensimulasikan pemutus sirkuit dan sinyal kontak eksternal

12.Output sinyal harmonik untuk menguji karakteristik respons harmonis perangkat proteksi

13.Output sinyal frekuensi variabel untuk inspeksi relai frekuensi

14. Layar tampilan terpasang untuk menampilkan dengan jelas semua parameter dan hasil pengujian

15．Kontrol komputer industri memungkinkan pengoperasian independen sepenuhnya offline

16．Port USB yang dicadangkan untuk pembacaan data dan hubungan perangkat lunak pendukung

17．Interlock keluaran otomatis dalam status kerja abnormal untuk mencegah kerusakan peralatan

18．Pemeriksaan mandiri kesalahan terintegrasi dan fungsi perlindungan perangkat keras multi-lapis

19．Kompatibel dengan kalibrasi perlindungan mikroprosesor, relai statis, dan relai elektromagnetik

20．Alat lengkap untuk commissioning lapangan, pemeliharaan harian, dan pengujian laboratorium

Skenario Aplikasi

1. Tim Pengoperasian & Pemeliharaan Jaringan Listrik

Melaksanakan commissioning gardu induk baru, kalibrasi proteksi berkala, inspeksi sirkuit sekunder, pengujian sirkuit trip dan pemeliharaan skema proteksi penuh.

2. Produsen Transformator

Melakukan inspeksi pabrik terhadap lemari pelindung, verifikasi relai diferensial, pemeriksaan antarmuka pelindung suhu, dan uji penerimaan pabrik untuk panel pelindung.

3. Pembangkit Listrik

Kalibrasi lengkap proteksi generator, proteksi trafo utama, proteksi motor, sistem tenaga tambahan, dan proteksi switchgear selama commissioning unit dan pemeliharaan pemadaman.

4. Industri Kereta Api

Gardu traksi kereta api dan jaringan distribusi dilengkapi dengan perangkat proteksi relai. Peralatan ini menangani pemeliharaan relai rutin, verifikasi perlindungan pengumpan, dan peninjauan logika trip pemutus sirkuit.

5. Perusahaan Industri Besar

Pabrik baja, pertambangan, petrokimia, dan manufaktur menggunakannya untuk pemeliharaan rutin relai tegangan menengah, pengujian perlindungan motor, dan inspeksi sirkuit perlindungan gardu induk pabrik.

6. Universitas & Lembaga Pelatihan Kejuruan

Menerapkan mesin untuk mengajarkan teori proteksi relai, operasi uji injeksi sekunder, simulasi kondisi kesalahan, dan pelatihan praktis koordinasi proteksi.

7. Laboratorium Pengujian Pihak Ketiga

Kalibrasi relai lengkap, verifikasi kinerja peralatan proteksi, inspeksi penerimaan masuk, dan penyediaan layanan komisioning eksternal.

8. Kru Pemeliharaan Kabel

Setelah penggantian atau perbaikan kabel, verifikasi proteksi pengumpan, proteksi gangguan bumi, logika penutupan, dan rangkaian kontrol sekunder yang cocok.

Item Tes yang Tersedia

1．Inspeksi kinerja keseluruhan perangkat perlindungan berbasis mikroprosesor

2．Kalibrasi dan verifikasi relai elektromagnetik

3．Pengujian kinerja relai statis

4．Nilai pengambilan dan pengujian batas waktu untuk relai arus lebih

5．Pemeriksaan penuh relai gangguan bumi

6. Kalibrasi relai proteksi tegangan rendah dan tegangan lebih

7．Pengujian kinerja relai frekuensi

8.Tes simulasi fungsional untuk perlindungan arah

9．Kalibrasi lengkap perlindungan diferensial

10．Simulasi kondisi kerja untuk perlindungan jarak

11．Inspeksi fungsional perangkat yang dapat ditutup kembali secara otomatis

12.Verifikasi sirkuit trip pemutus sirkuit

13．Penugasan sirkuit sekunder di lokasi secara penuh

14．Pengujian penerimaan pabrik untuk panel perlindungan

15.Pengukuran waktu aksi relai yang tepat

Kasus Aplikasi Praktis

Bidang Industri: Peningkatan dan commissioning gardu induk tegangan menengah

Tantangan Proyek: Sebuah tim konstruksi mengambil alih proyek renovasi gardu induk. Panel proteksi internalnya berisi fungsi logika arus berlebih, gangguan bumi, tegangan rendah, penutupan kembali, dan trip pemutus. Proyek ini membutuhkan satu mesin yang dapat menghasilkan arus tiga fasa, tegangan empat fasa, dan mendukung simulasi kontak & pengaturan waktu presisi tinggi. Di sinilah Penguji Proteksi Relai Tiga Fasa menghadirkan kemampuan pengujian lengkap.

Alur Uji Lengkap: Teknisi menghubungkan perangkat ke terminal masukan arus relai, terminal masukan tegangan, kontak trip, dan rangkaian logika eksternal. Mereka pertama-tama menguji nilai pengambilan dan pelepasan arus AC, kemudian mencatat waktu tindakan perlindungan di bawah arus gangguan yang disimulasikan. Saluran tegangan mensimulasikan kondisi tegangan rendah dan pemulihan tegangan; keluaran sakelar disimulasikan perubahan status kontak tambahan pemutus, sementara masukan sakelar menangkap sinyal perjalanan dan pengembalian secara serempak.

Hasil Proyek: Semua nilai pengaturan relai sesuai dengan skema desain komisioning. Data waktu perjalanan dan tindakan dimasukkan ke dalam dokumen pengoperasian & pemeliharaan. Semua penyimpangan pengkabelan dan pengaturan telah diperbaiki sebelum panel pelindung dioperasikan secara resmi.

Keuntungan Aplikasi: Sinyal simulasi sekunder standar dihasilkan oleh satu mesin, dengan data waktu yang dapat dilacak untuk pengarsipan. Tidak diperlukan sumber arus, sumber tegangan, pengatur waktu, atau simulator kontak terpisah, sehingga secara drastis mengurangi jumlah alat di lokasi. Mengurangi biaya pengadaan keseluruhan untuk perusahaan teknik.

Pertanyaan Umum

1、Untuk apa Penguji Perlindungan Relai Tiga Fase digunakan?

Ini digunakan untuk pengujian injeksi sekunder pada relai pelindung, perangkat perlindungan mikroprosesor, sirkuit trip, perangkat penutup ulang, dan panel perlindungan.

2、Berapa banyak keluaran tegangan dan arus yang disediakan VS-JB900?

Ini memberikan tegangan 4 fase standar dan keluaran arus 3 fase.

3、Berapa keluaran arus AC maksimum?

Setiap fase dapat menghasilkan 0 hingga 40 A RMS. Ketika tiga saluran arus dihubungkan secara paralel, outputnya dapat mencapai 0 hingga 120 A RMS untuk pengujian durasi pendek.

4、Berapa kisaran keluaran tegangan AC?

Rentang keluaran tegangan fasa adalah 0 hingga 120 V RMS, dan rentang keluaran tegangan saluran adalah 0 hingga 240 V RMS.

5, Dapatkah penguji mengukur waktu aksi relai?

Ya. Rentang pengukuran waktu adalah 0,1 ms hingga 9999 s, dengan akurasi 0,1 ms.

6, apakah penguji proteksi relai tiga fase mendukung keluaran DC?

Ya. Mendukung keluaran arus DC, keluaran tegangan DC, dan keluaran daya tambahan DC independen untuk pengujian relai dan sirkuit sekunder.

7、Jenis relai apa yang dapat diuji?

Penguji dapat digunakan untuk arus lebih, gangguan bumi, tegangan, frekuensi, diferensial, jarak, arah, penutupan kembali, dan perangkat perlindungan lainnya.

8、Standar apa yang berlaku?

Standar referensi untuk penguji proteksi relai jenis ini meliputi GB/T 7261-2008 dan DL/T 624-2010. Pengguna juga harus mengikuti prosedur pengujian proteksi relai setempat.
