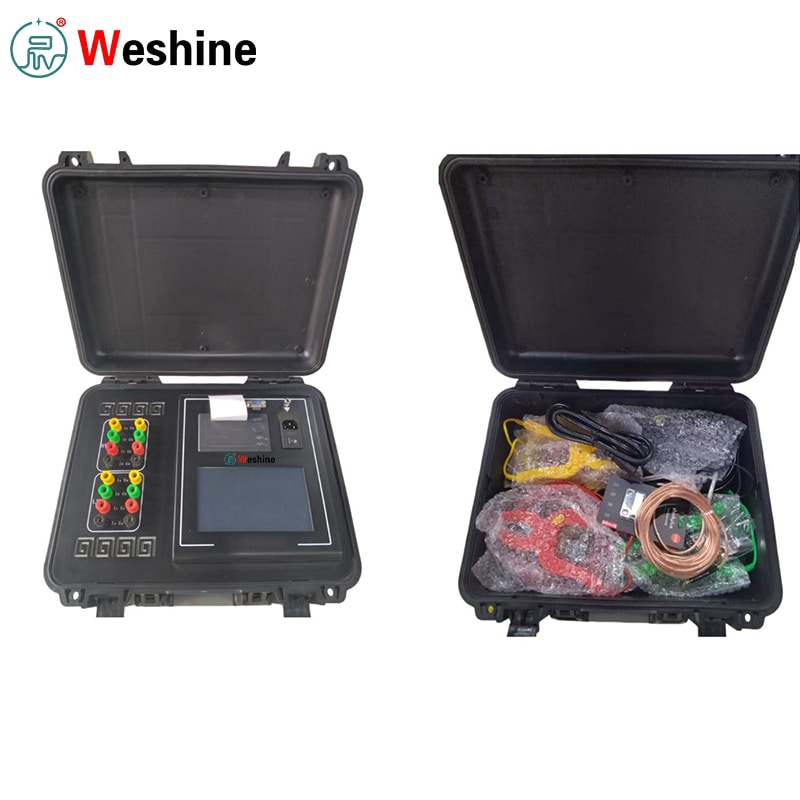

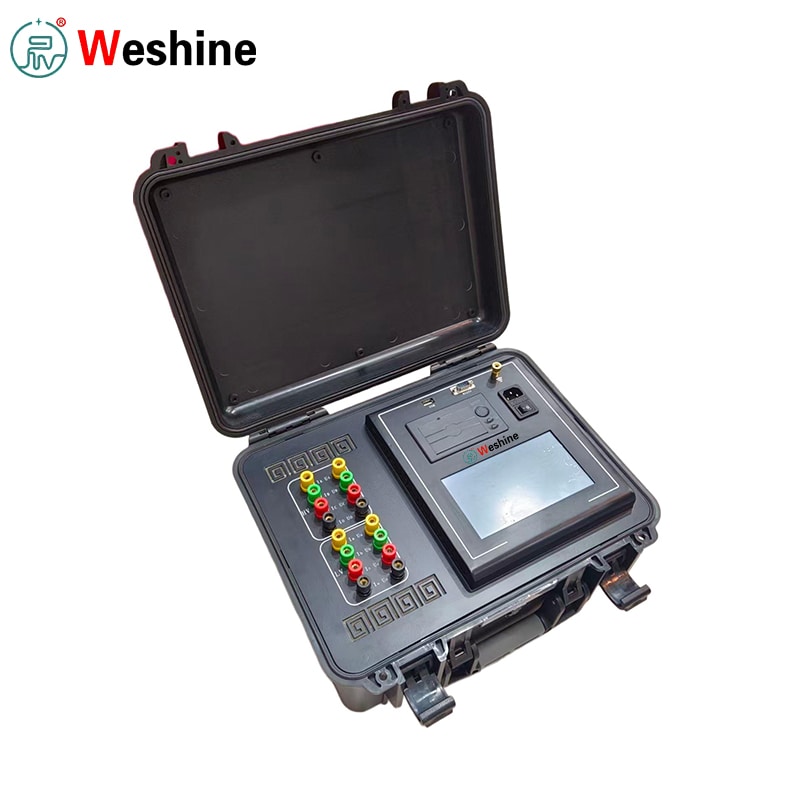

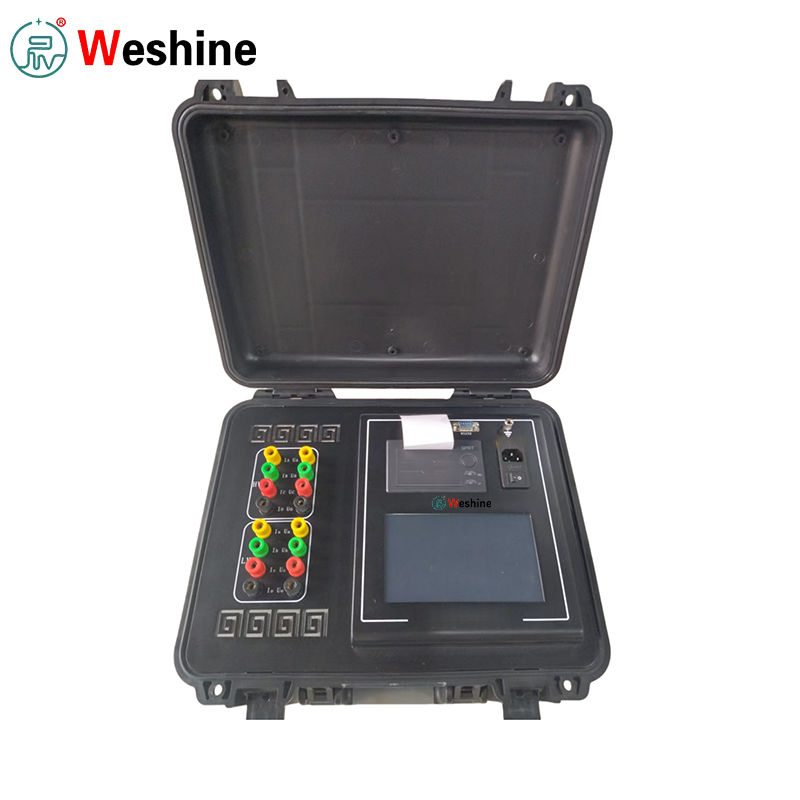

Resistansi Transformator DC Dan Rasio Putaran 2 In 1 Tester

Weshine, produsen profesional dari Tiongkok, menyediakan Penguji Resistansi DC Transformator Dan Rasio Putaran 2 In 1 berkualitas tinggi, yang melakukan dua prosedur verifikasi inti untuk transformator daya: uji resistansi DC belitan dan uji rasio putaran.

● Pemeriksaan resistansi DC:titik kontak yang buruk, cacat internal belitan, malfungsi pengubah tap, sambungan longgar, dan resistansi fasa ke fasa tidak seimbang.

● Ternyata pengujian rasio:memvalidasi apakah rasio trafo aktual, posisi tap, dan grup vektor sesuai dengan pelat nama dan spesifikasi desain.

Ini mengintegrasikan kedua fungsi pengujian kritis dalam satu instrumen. Kru lapangan tidak perlu lagi mengangkut dua penguji terpisah. Setelah kabel uji tegangan tinggi dan tegangan rendah dihubungkan, beberapa item pengujian dapat diselesaikan tanpa perlu mengganti kabel berulang kali.

Pengukuran resistansi DC

Untuk pengukuran resistansi DC, unit ini memungkinkan pengujian simultan tiga fase bersama dengan magnetisasi otomatis.

● Untuk belitan berkonfigurasi bintang dengan titik netral, resistansi fasa A0, B0, dan C0 dapat ditangkap secara bersamaan untuk mempersingkat siklus pengujian keseluruhan.

● Saat menguji transformator lima fase tiga fase dengan sambungan delta internal, mode eksitasi otomatis internal semakin meningkatkan efisiensi pengujian pada sisi tegangan rendah.

Hasil Tes & Perlindungan

Hasil pengujian belitan tegangan tinggi, tegangan menengah, dan tegangan rendah dapat ditampilkan dan dicetak langsung di lokasi.

● Secara otomatis menghitung ketidakseimbangan resistansi tiga fase.

● Output pembacaan resistensi dikonversi ke suhu terukur.

● Menyediakan catatan pengujian trafo yang lengkap dan siap diaudit.

● Operator perlindungan perlindungan EMF belakang yang komprehensif selama pelepasan resistansi DC dan penanganan kabel uji.

Pengukuran Rasio Ternyata

Pada pengukuran rasio belitan, Penguji Resistansi DC Transformator dan Rasio Putaran 2 in 1 mendukung pengujian belitan satu fasa dan tiga fasa otomatis.

● Operator memilih grup sambungan trafo yang sesuai.

● Mengukur nilai rasio, kesalahan rasio, dan parameter grup koneksi di seluruh fase AB, BC, dan CA.

● Pengukuran rasio putaran satu fasa dapat selesai dalam waktu sekitar 15 detik seperti yang didokumentasikan dalam manual resmi.

Operasi & Manajemen Data

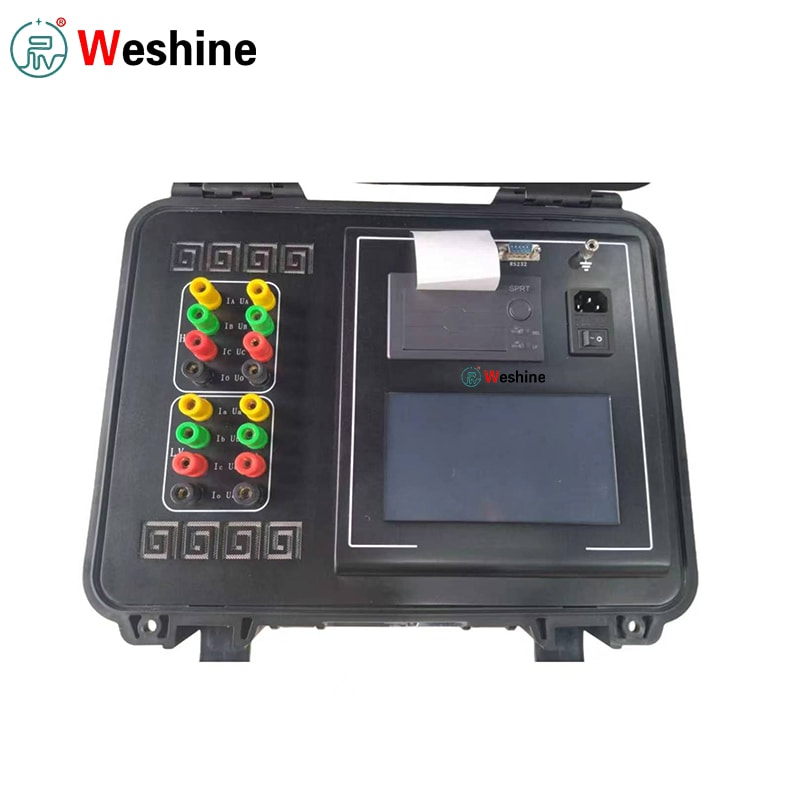

Interaksi pengguna berjalan pada LCD sentuh berwarna berukuran 7 inci dengan petunjuk di layar dalam dua bahasa, Mandarin-Inggris.

● Laporan pengujian dapat dibuat secara instan melalui printer mikro yang tertanam.

● Semua kumpulan data dapat disimpan ke flash drive USB dan diatur berdasarkan tanggal pengujian dan nomor seri transformator.

● Opsi komunikasi perangkat keras mencakup RS232 terisolasi, Bluetooth, dan antarmuka bus RS485 internal.

Parameter Teknis

Panduan Produk

Sebelum mengoperasikan Penguji Rasio Resistansi dan Putaran DC Transformator 2 in 1, pastikan trafo target telah dimatikan energinya sepenuhnya, dikosongkan dengan aman, dan dibumikan dengan benar. Selalu sambungkan terminal pembumian pelindung instrumen sebelum memasang klip uji apa pun.

Untuk pengujian resistansi DC, pasang klip potensial arus tegangan tinggi dan tegangan rendah ke bushing transformator yang sesuai. Untuk trafo dua belitan, terminal kabel A, B, C, O dan a, b, c, o mengikuti skema pengkabelan. Untuk transformator satu fasa, sambungkan terminal sisi tinggi dan sisi rendah yang relevan sesuai diagram. Nyalakan tester dengan suplai AC 220 V. Navigasi melalui menu layar sentuh untuk memasukkan ID transformator, material belitan, mode pengujian, rentang arus, parameter belitan, dan pengaturan konversi suhu, lalu luncurkan pengukuran resistansi DC atau rasio putaran.

Saat menjalankan uji rasio putaran, pilih grup koneksi yang akurat dan informasi pengubah tap untuk memastikan keluaran rasio, kesalahan, dan grup vektor yang benar. Jika koneksi polaritas terbalik, kondisi hubung singkat, atau kesalahan kabel terdeteksi, segera hentikan pengujian dan periksa semua kabel pengujian sebelum melanjutkan pekerjaan. Setelah tes selesai, tinjau pembacaan di layar. Cetak laporan dalam bentuk cetak bila diperlukan, simpan catatan secara internal atau ekspor kumpulan data ke flash drive USB untuk kompilasi laporan nanti.

Fitur

1, mendukung resistansi DC transformator dan pengujian rasio putaran dalam satu instrumen.

2, Mengukur resistansi DC tiga fase secara bersamaan.

3、Mengukur rasio transformator, kesalahan rasio, dan grup vektor.

4, Menyediakan magnetisasi otomatis untuk pengujian resistansi DC.

5、Menyediakan metode eksitasi otomatis untuk transformator tiga fase lima anggota badan yang terhubung secara internal dengan delta.

6、Secara otomatis menghitung ketidakseimbangan resistansi tiga fase.

7、Menampilkan dan mencetak data uji belitan tegangan tinggi, tegangan menengah, dan tegangan rendah.

8、Menghitung nilai resistansi yang dikonversi ke suhu pengenal.

9、Mendukung pengukuran rasio transformator satu fase dan tiga fase.

10、Mendeteksi koneksi balik tegangan tinggi dan tegangan rendah selama pengujian rasio.

11、Mendeteksi kondisi hubung singkat transformator dan arus pendek antar belokan selama pengujian rasio.

12、Termasuk perlindungan EMF belakang yang komprehensif.

13、Menyediakan pengoperasian layar sentuh berwarna 7 inci.

14、Termasuk printer mikro bawaan untuk laporan uji lapangan.

15、Mendukung penyimpanan USB untuk cadangan data eksternal.

16、Menyediakan komunikasi RS232 terisolasi dan komunikasi Bluetooth.

17、Termasuk petunjuk menu berbahasa Mandarin dan Inggris.

Skenario Aplikasi

Penguji Rasio Resistansi dan Putaran DC Transformator 2 in 1 melayani produsen transformator untuk validasi pra-pengiriman resistansi belitan DC, ketidakseimbangan fase, kesalahan rasio putaran, dan grup vektor. Satu unit memenuhi dua persyaratan wajib pengujian pabrik dan menyederhanakan alur kerja persiapan peralatan dan dokumentasi pengujian untuk tim produksi.

Untuk operator utilitas listrik dan gardu induk, penguji diagnostik ini berlaku untuk pemasangan unit baru, penerimaan serah terima, pemeliharaan terjadwal, dan pemecahan masalah kesalahan. Data resistansi belitan memperlihatkan potensi keausan kontak tap‑changer dan deviasi resistansi fase yang tidak normal; hasil rasio putaran memverifikasi posisi ketukan dan kebenaran grup koneksi.

Di bengkel perbaikan trafo, teknisi mengandalkan Penguji ini untuk menilai status penggulungan setelah penggulungan ulang, perawatan pengeringan, atau perombakan tap‑changer. Kumpulan data resistansi & rasio putaran sebelum dan sesudah perbaikan dapat dibandingkan untuk memverifikasi transformator kembali ke kondisi pengoperasian yang dapat diterima.

Untuk kru komisioning lapangan, desain lengkap mengurangi jumlah peralatan uji yang diangkut ke lokasi. Pencetakan internal, pengarsipan USB, dan penyortiran data berbasis transformator ID menghasilkan catatan terstruktur dengan baik untuk dokumen penerimaan proyek dan kiriman pelanggan akhir.

Aplikasi

Penguji TTR 2‑in‑1 Rasio Resistansi & Putaran DC Transformator diadopsi secara luas oleh OEM transformator, operator utilitas listrik, kru pemeliharaan gardu induk, kontraktor commissioning listrik, bengkel perbaikan transformator, departemen tenaga industri, dan penyedia layanan pengujian tegangan tinggi.

Subyek pengujian yang umum mencakup transformator daya, transformator distribusi, transformator satu fasa & tiga fasa, transformator dua belitan dan tiga belitan, belitan sambung bintang, belitan sambung delta, trafo pengubah tap pada beban, induktor timbal balik instrumen, generator, motor listrik, dan peralatan lilitan resistansi rendah lainnya.

Alias ​​pencarian industri umum untuk sumber SEO & B2B luar negeri: penguji diagnostik transformator, penguji resistansi belitan DC, penguji rasio putaran transformator, penguji TTR transformator, penguji rasio transformator dan resistansi belitan, penguji kelompok vektor transformator, instrumen uji pemeliharaan transformator.

Kasus Pelanggan

Salah satu kontraktor pemeliharaan trafo memerlukan pengujian trafo distribusi dengan efisiensi lebih tinggi selama periode pemadaman listrik gardu induk. Sebelumnya kru lapangan mereka mengoperasikan penguji resistensi DC dan penguji rasio putaran yang terpisah, yang menyebabkan penggantian kabel berulang kali dan pencatatan yang terputus-putus untuk setiap unit transformator.

Dengan menggunakan alat uji all-in-one Tester Resistensi DC dan Rasio Putaran 2 in 1, pengujian resistansi DC belitan dan rasio putaran & kelompok vektor dapat diselesaikan dengan satu instrumen. Setelah pembumian dan pemasangan kabel yang benar, teknisi mencatat pembacaan resistansi belitan tiga fase, mengevaluasi keseimbangan fase, lalu melanjutkan ke pemeriksaan rasio putaran dan kelompok vektor tanpa merutekan ulang kabel uji.

Selama satu tugas pemeliharaan, keluaran resistansi DC menandai deviasi fase abnormal pada posisi tap tertentu. Tim kemudian memanfaatkan fungsi TTR terintegrasi untuk memeriksa silang pengaturan tap dan grup koneksi, melokalisasi akar permasalahan pada kontak tap-changer yang rusak. Salinan cetak dan catatan digital yang disimpan di USB langsung ditambahkan ke laporan pemeliharaan resmi.

Penerapan penguji gabungan ini mengurangi jam kerja penyiapan di lokasi, meningkatkan konsistensi data pengujian silang, dan memperlancar alur kerja inspeksi trafo secara keseluruhan untuk teknisi layanan lapangan.

Pertanyaan Umum

Q1: Untuk apa Penguji ini digunakan?

A1: Ia melakukan pengukuran resistansi DC belitan transformator bersama dengan rasio belitan transformator dan verifikasi kelompok vektor.

Q2: Dapatkah Penguji ini menguji resistansi tiga fase secara bersamaan?

A2: Ya. Mendukung pengujian resistansi DC tiga fase secara simultan, menawarkan rentang arus 10 A, 5 A, dan 1 A yang dapat dipilih.

Q3: Berapa arus uji resistansi DC maksimum?

A3: Untuk pengujian resistansi DC fase individual, arus pengujian maksimum mencapai 20 A.

Q4: Berapa akurasi pengukuran resistansi DC?

A4: Panduan resmi menentukan akurasi pengukuran Kelas 0,2 dengan resolusi pembacaan 0,1 μΩ.

Q5: Berapa rentang pengukuran rasio transformator?

A5: Rentang pengukuran rasio putaran mencakup 1 hingga 10.000.

Q6: Bisakah mengukur kelompok vektor transformator?

A6: Ya. Ini mengidentifikasi grup koneksi transformator, mendukung konfigurasi umum termasuk YY, YD, DD dan DY seperti yang tercantum dalam dokumentasi pengguna.

Q7: Seberapa cepat uji rasionya?

A7: Menurut manual produk, pengujian rasio putaran satu fase dapat diselesaikan dalam waktu sekitar 15 detik.

Q8: Apakah ini mendukung pencetakan dan ekspor data?

A8: Ya. Penguji ini dilengkapi dengan printer mikro tertanam dan penyimpanan USB untuk pengarsipan hasil tes eksternal.

Q9: Antarmuka komunikasi apa yang disertakan?

A9: Antarmuka perangkat keras berisi RS232 terisolasi, Bluetooth, dan komunikasi bus RS485 internal.

Q10: Perlindungan keselamatan apa saja yang disertakan?

A10: Mekanisme perlindungan mencakup pengamanan EMF balik untuk pengujian resistansi DC, deteksi sambungan balik tegangan tinggi‑rendah‑tegangan rendah, ditambah alarm hubung singkat dan gangguan antar-belokan selama pengukuran rasio.

Keunggulan Weshine

Weshine Electric memasok instrumen uji trafo profesional dan peralatan diagnostik kelistrikan untuk utilitas, produsen trafo, gardu induk, kontraktor lapangan, bengkel perbaikan, dan tim pemeliharaan industri.

Untuk Tester Transformer DC Resistance & Turns Ratio 2‑in‑1 TTR Tester ini, Weshine mendukung pelanggan global dengan konsultasi pemilihan model, panduan metode pengujian praktis, konfirmasi parameter teknis, dokumentasi siap proyek, dan layanan purna jual yang lengkap.

Pengujian transformator memerlukan pengkabelan bebas kesalahan, akuisisi resistansi rendah yang stabil, validasi rasio yang akurat, dan kontrol bahaya yang ketat setelah pengukuran resistansi DC. Penguji ini menggabungkan dua alur kerja inspeksi transformator yang sangat diperlukan dalam satu unit perangkat keras, dilengkapi dengan pengoperasian layar sentuh, perhitungan otomatis, pencetakan di tempat, penyimpanan data multi-mode, dan kemampuan komunikasi yang beragam.
