Ternyata Uji Rasio

Weshine® menemukan Turns Ratio Tester untuk Turns Ratio Test dengan sertifikat CE, kualitas dan akurasi tinggi, Diciptakan dan diproduksi sesuai dengan standar nasional, solusi pengujian listrik lengkap tersedia. Hubungi kami untuk detail lebih lanjut tentang Penguji Rasio Putaran untuk Uji Rasio Putaran dari Weshine!

mengirimkan permintaan Unduh PDF

Deskripsi Produk

Weshine

Rasio transformasi transformator sama dengan jumlah belitan belitan primer dibagi dengan jumlah belitan belitan sekunder. Rasio trafo memberikan kinerja trafo yang diinginkan dan tegangan yang sesuai yang dibutuhkan oleh belitan sekunder.

Jika tegangan sekunder harus lebih rendah dari tegangan primer - trafo step-down - belitan sekunder harus memiliki lebih sedikit belitan daripada primer dan sebaliknya untuk trafo step-up; ketika rasio transformator mengurangi tegangan, itu meningkatkan arus dan sebaliknya, Oleh karena itu, rasio tegangan dan arus transformator ideal berhubungan langsung dengan rasio transformasi.

Sayangnya trafo tidak sempurna, pada trafo sebenarnya rasio tegangan atau arus mungkin tidak sesuai dengan rasio fisik trafo karena berbagai rugi-rugi listrik seperti pada inti besi trafo (histeresis dan rugi-rugi arus eddy) dan tembaga. kerugian (karena resistansi belitan primer dan sekunder); Oleh karena itu, pabrikan mencoba merancang transformator untuk meminimalkan kerugian ini untuk efisiensi maksimum pada beban penuh, konversi daya di atas 95%, sehingga memberikan perbedaan tidak lebih dari 5% dari rasio tegangan / rasio putaran transformator.

Weshine menemukanTernyata Uji Rasio, atau tes TTR, untukTernyata Uji Rasiodan memastikan bahwa transformator memiliki rasio lilitan primer dan lilitan sekunder yang benar. Menggunakan pengujian ini dengan benar dapat membantu mengidentifikasi kinerja tap changer, korsleting belokan, belitan terbuka, sambungan belitan yang salah, dan gangguan lain di dalam transformator. Jajaran tester TTR Weshine kuat untuk bertahan dalam kondisi keras yang dialami beberapa pengujian trafo. Jajaran ini mencakup berbagai fitur untuk menyederhanakan dan mempercepat pengujian serta tester TTR 3 fase dan tester PT dan CT TTR.

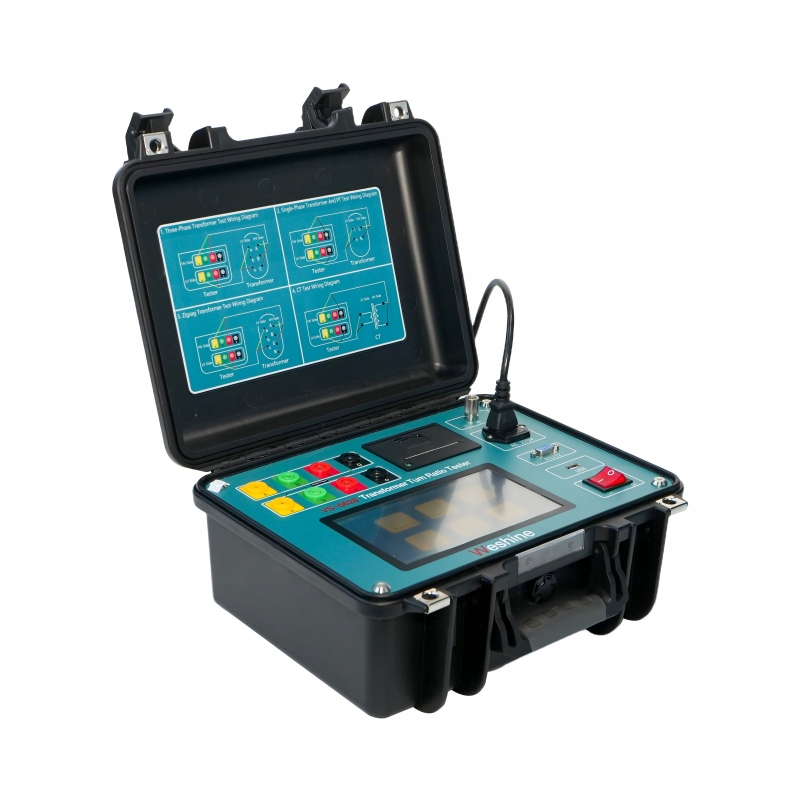

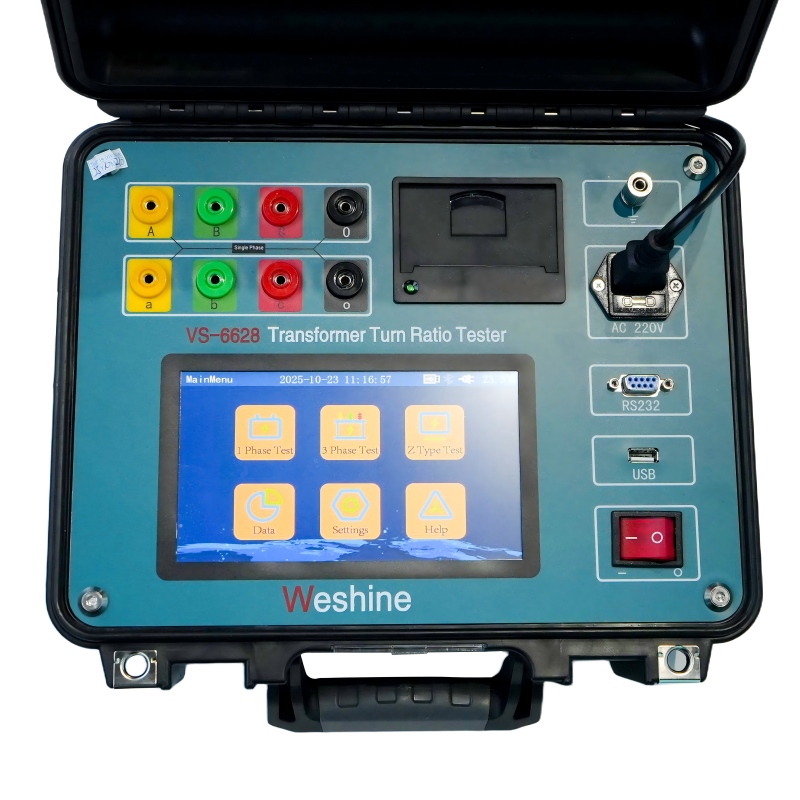

Seri VS-6628 tiga faseTernyata Uji Rasioset dirancang untuk mengukur rasio putaran transformator daya, instrumen, dan distribusi di gardu induk atau lingkungan manufaktur. Desain yang kokoh dan kuat membuat instrumen ini sangat cocok untuk digunakan di berbagai lingkungan yang keras. Prospek kami dirancang khusus untuk memberikan fleksibilitas yang diperlukan dalam cuaca dingin.

Tetapi karena trafo tunduk pada berbagai tekanan dan perubahan, baik listrik maupun mekanik, selama masa pakainya, rasio belitan trafo yang benar harus diperiksa sebelum trafo dioperasikan dan selama berbagai jadwal perawatan, berikut adalahTernyata Tester RasioOleh karena itu, rasio belokan diukur menggunakan berbagaiTernyata Uji Rasiokit (perangkat TTR) termasuk kerugian yang biasanya ada pada transformator, menghasilkan rasio putaran yang berbeda dari jumlah putaran fisik, tetapi mencerminkan rasio tegangan aktual yang diharapkan oleh produsen dan pengguna, atau rasio transformator daya transformator yang sebenarnya.

Weshine

INFORMASI PRODUK
Nama Produk	TURNS RATIO TESTER UNTUK Tes Rasio Putaran
Nomor model	VS-6628	Rentang Tes	0,9 ~ 10.000
Ketepatan	0,2%	Sertifikat	CE; EMC; LVD; ISO;
Aplikasi Khas	Menguji rasio belokan, perpindahan fasa, dan polaritas.
Membantu dalam Mengidentifikasi
Ukuran	345x295x175 mm	Bobot	5 kg

Pilihan

Weshine memiliki 8 tahun pengalaman khusus untuk menangani rangkaian lengkap Peralatan Listrik. Saat ini, Weshine telah menemukan berbagai Turns Ratio Tester untukTernyata Uji Rasioseperti yang ditunjukkan dalam bentuk:

INFORMASI PEMESANAN TURNS RATIO TESTER UNTUK Tes Rasio Putaran
Kucing. Tidak.	Rentang Tes	Ketepatan	Resolusi	Ukuran (mm)	Bobot (kg)
VS-6628	0,9 hingga 10.000	0,2%	0,0001 mnt	345x295x175	5
VS-6629	0,9 hingga 10.000	0,1% (0,9 hingga 500) 0,2% (500 hingga 3000) 0,3% (3000 hingga 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10.000 ke atasï¼1ï¼	325x225x125	3.8
VS-6630	0,9 hingga 10.000	0,1% (0,9 hingga 2000) 0,3% (2000 hingga 10.000)	0,0001 mnt	360x280x160	6
VS-6628T	0,8 hingga 10.000	0,1% (0,8 hingga 3000) 0,2% (3000 hingga 10.000)	0,0001 mnt	320x240x130	3
VS-6628A	0,9 hingga 10.000	0,1% (0,9 hingga 500) 0,2% (500 hingga 3000) 0,3% (3000 hingga 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10.000 ke atasï¼1ï¼	246x156x62	1.7

Berdasarkan masalah Rantai Pasokan: Silakan hubungi Distributor Resmi Weshine pilihan Anda untuk mengetahui harga dan waktu tunggu saat ini.

Sertifikat Kualitas

Kami selalu percaya bahwa semua kesuksesan perusahaan kami berhubungan langsung dengan kualitas produk yang kami sediakan. Mengubah Penguji Rasio untukTernyata Uji Rasiomemenuhi persyaratan kualitas tertinggi yang ditentukan dalam panduan ISO9001, ISO14000:14001 dan sistem kontrol kualitas kami yang ketat.
