Penguji Isolasi Digital

Weshine® menemukan Penguji Insulasi Digital dengan sertifikat CE, kualitas dan akurasi tinggi, Diciptakan dan diproduksi sesuai dengan standar nasional, solusi pengujian listrik lengkap tersedia. Hubungi kami untuk detail lebih lanjut tentang Digital Insulation Tester dari Weshine!

mengirimkan permintaan Unduh PDF

Deskripsi Produk

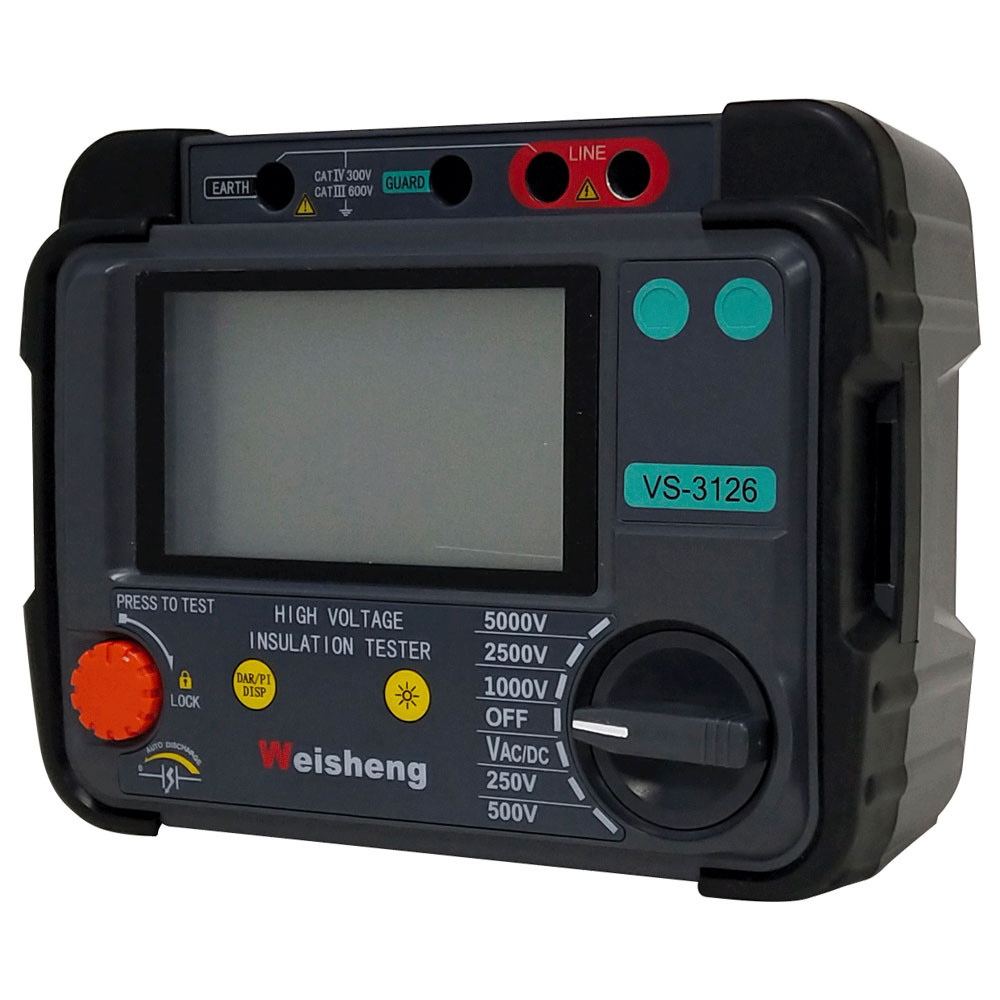

WeshinePenguji Isolasi Digitaldengan tampilan busur digital dan analog, dirancang untuk pengujian resistansi isolasi tegangan tinggi dalam pemeliharaan dan servis kabel, mesin pabrik berputar, transformator, switchgear, dan aplikasi industri.

Uji isolasi DC dilakukan pada 250 V, 500 V, 1000 V, 2500 V, 5000 V. Rentang pengukuran tahanan isolasi adalah 100 k Î© hingga 1000 G Î©. Pelepasan otomatis untuk sirkuit kapasitif yang diuji disediakan dan voltase yang menurun ditampilkan.

Terminal pelindung dapat digunakan untuk meminimalkan efek kebocoran permukaan dan karenanya kesalahan pengukuran saat melakukan uji resistansi isolasi.

Untuk benda uji kapasitif, instrumen akan secara otomatis melepaskan melalui resistor internal dan menunjukkan voltase melintasi terminal dalam rentang 30 V hingga 600 V dengan voltase lebih tinggi yang ditunjukkan dengan âHiâ. Fitur ini akan memberikan indikasi tegangan menurun setelah pengujian beban reaktif. Saat indikator voltase menghilang, aman bagi pengguna untuk melepaskan kabel uji.

WeshinePenguji Isolasi Digitalditenagai oleh delapan sel 1,5 V IEC LR6 (AA). Fitur keamanan desain termasuk indikator peringatan tegangan tinggi, tampilan tegangan eksternal setelah uji IR, pelepasan muatan reaktif secara otomatis, dan kabel uji

APLIKASI

Bahan isolasi listrik memburuk seiring waktu yang menyebabkan kerusakan dan tagihan perbaikan yang mahal. Penguji resistansi isolasi menerapkan tegangan DC yang diatur melintasi isolasi dan mengukur aliran arus melaluinya dengan menerapkan hukum Ohm untuk menghitung resistansi isolasi. Arus mengalir karena tidak ada bahan isolasi yang sempurna.

Penggunaan penguji IR meliputi:

■ Pemasangan peralatan

■ Perawatan rutin

■ Resolusi masalah

Pengujian isolasi dengan DC tegangan tinggi mempengaruhi polarisasi isolasi sehingga pengujian berturut-turut tanpa pengosongan total unit yang diuji akan menghasilkan hasil yang berbeda.

Perawatan harus dilakukan untuk selalu menggunakan proses dan teknik yang sama untuk menghubungkan dan menguji isolator agar dapat menghasilkan hasil. Penting untuk mencatat suhu isolasi serta nilai IR

FITUR DAN MANFAAT

■ Penguji resistansi isolasi yang ringkas dan kokoh

■ Pengoperasian yang mudah dan pemilihan rentang tegangan

■ Voltmeter AC dan DC (30 V - 600 V)

■ Timer uji IR yang dapat diatur pengguna (default 1 mnt), (maks. 19 m 50 dtk)

■ Tas jinjing lembut untuk instrumen dan timah

■ Mulai cepat dan panduan pengguna lengkap

■ Mengunci colokan berinsulasi HV untuk keamanan tambahan

■ Jendela di terminal mencegah masuknya kotoran dan benda lain secara tidak sengaja

SPESIFIKASI

Kisaran isolasi	0,1 MÎ© hingga 2 TÎ©
Tegangan uji nominal	250 V, 500 V, 1000 V, 2500 V, 5000 V
Akurasi tegangan terminal
	tegangan uji
	â¥1000 V 0...5% dari nominal tegangan uji
Akurasi isolasi	±5% ±3 digit
Arus hubung singkat	5 mA ±0,5 mA
Akurasi voltmeter	±2%rdg±3dgt
Sumber Daya listrik	8 x baterai LR6/AA
Kisaran suhu pengoperasian dan kelembapan
	- 20°C hingga 45°C
Kelembaban	80% RH
Kisaran suhu penyimpanan dan kelembaban
	-20 °C hingga 60 °C
Perlindungan keselamatan	Isolasi Cat III 600 V
Catatan	Kesalahan layanan dengan batas lingkungan yang dinyatakan adalah kesalahan intrinsik dua kali
EMC	Sesuai dengan IEC 61326-1:2013
Ukuran	177 mm x 226 mm x 100 mm
Bobot	1,9 kg (termasuk baterai)

VS-3121

VS-3121Penguji Isolasi Digitaltelah dirancang untuk aplikasi uji Listrik dan Industri, di mana tegangan operasi melebihi 1000 V dan diperlukan tegangan uji insulasi yang lebih tinggi.

Berbeda dengan VS-3121A, VS-3121 menawarkan voltase rentang tetap 50 V, 100V, 250 V, 500 V, 1000 V, dan 2500 V.

Peralatan dengan tegangan operasi di atas 1 kV membutuhkanPenguji Isolasi Digitals pada tegangan di atas 1 kV. Pada inti pengujian tegangan tinggi, unit 5/10/15 kV kami memberikan pengujian kualitas tingkat tertinggi bersama dengan keamanan, kenyamanan, dan portabilitas prima.

Untuk kemampuan pengujian insulasi lengkap dari semua modal tinggi

VS-3127

VS-3127Penguji Isolasi Digitalmenawarkan kemampuan untuk melakukan pengukuran resistansi isolasi yang akurat hingga tegangan uji 15 kV dengan resistansi maksimum 30 TÎ©. Akurasi pengukuran resistansi adalah ± 5 % dari 1 MÎ© hingga 3 TÎ©!

Untuk utilitas dan perusahaan jasa, VS-3127 adalah penguji menyeluruh dengan fleksibilitas dan kemampuan pemeriksaan di masa depan. Weshine VS-3127 dirancang untuk bekerja di mana pun Anda bekerja.

Tegangan pengenal keluaran maks mencapai 7 gigi (250Vï¼¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Arus hubung singkat maks 7mA

Uji resistansi isolasi (IR), uji indeks polarisasiï¼PI), uji rasio penyerapan dielektrik (DAR). Mode uji ramp (RAMP), mode uji resistansi tersaring (FR). * Uji Kapasitansi (Cap.).

Fungsi monitor tegangan, secara otomatis memantau tegangan hidup yang diukur

MENGAPA MENGUJI PADA 15 KV?

5 kV hingga 15 kV akan melipattigakan arus uji - ini dapat mencegah arus uji negatif dengan adanya kebisingan yang tinggi.

15 kV ditentukan untuk aset 35.000 V hingga 69.000 V berdasarkan NETA ATS 2007.

Motor di atas 34.500 V harus diuji pada 15 kV berdasarkan NETA ATS 2007.

SPESIFIKASI

Kisaran isolasi	0,1 MÎ© hingga 30 TÎ©
Tegangan uji nominal	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Akurasi tegangan terminal
	ï¼5%ï½10%ï¼±10V
Akurasi isolasi	1 MÎ© hingga 3 TÎ©, ±5% ±3 digit
	ï¼3 TÎ©, ±20% ±3 digit
Arus hubung singkat	â¥7 mA ±0,5 mA
Modus uji jalan	±2%rdg±3dgt
Sumber Daya listrik	Melangkah ke voltase prasetel dengan menguji dengan 10% ukuran voltase prasetel
Kisaran suhu pengoperasian dan kelembapan
	- 20°C hingga 50°C
Kelembaban	80% RH
Kisaran suhu penyimpanan dan kelembaban
	-25 °C hingga 65 °C
Tes tegangan	AC/DC:0Vï½1000V, Akurasi: ±5%rdg±3V
Tes kapasitansi	10nFï½25uF, Akurasi: ±10%rdg±10nF
Tes saat ini	0,01nAï½7mA, Akurasi: ±5%rdg±0,5nA
Perlindungan keselamatan	Isolasi Cat III 600 V
Catatan	Kesalahan layanan dengan batas lingkungan yang dinyatakan adalah kesalahan intrinsik dua kali
EMC	Sesuai dengan IEC 61326-1:2013
Ukuran	280 mm x 260 mm x 160 mm
Bobot	4,9 kg (termasuk baterai)

Pilihan

Weshine memiliki 8 tahun pengalaman khusus untuk menangani rangkaian lengkap Peralatan Listrik. Saat ini, Weshine telah menemukan berbagaiPenguji Isolasi Digitaluntuk setiap langkah seperti yang ditunjukkan sebagai formulir:

INFORMASI PEMESANAN UNTUKPenguji Isolasi DigitalS
Kucing. Tidak.	Tegangan Uji Maks	Rentang Uji Maks	IR/PI/DAR	LERENG	FR	Topi.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Berdasarkan masalah Rantai Pasokan: Silakan hubungi Distributor Resmi Weshine pilihan Anda untuk mengetahui harga dan waktu tunggu saat ini.

Sertifikat Kualitas

Kami selalu percaya bahwa semua kesuksesan perusahaan kami berhubungan langsung dengan kualitas produk yang kami sediakan.Penguji Isolasi Digitalmemenuhi persyaratan kualitas tertinggi yang ditentukan dalam panduan ISO9001, ISO14000:14001 dan sistem kontrol kualitas kami yang ketat.

Pengiriman

Untuk informasi lebih lanjut tentang Solusi Layanan Weshine, hubungi perwakilan penjualan online 24/7 kami untuk mendapatkan penawaran harga dari Weshine.
