Deskripsi Produk

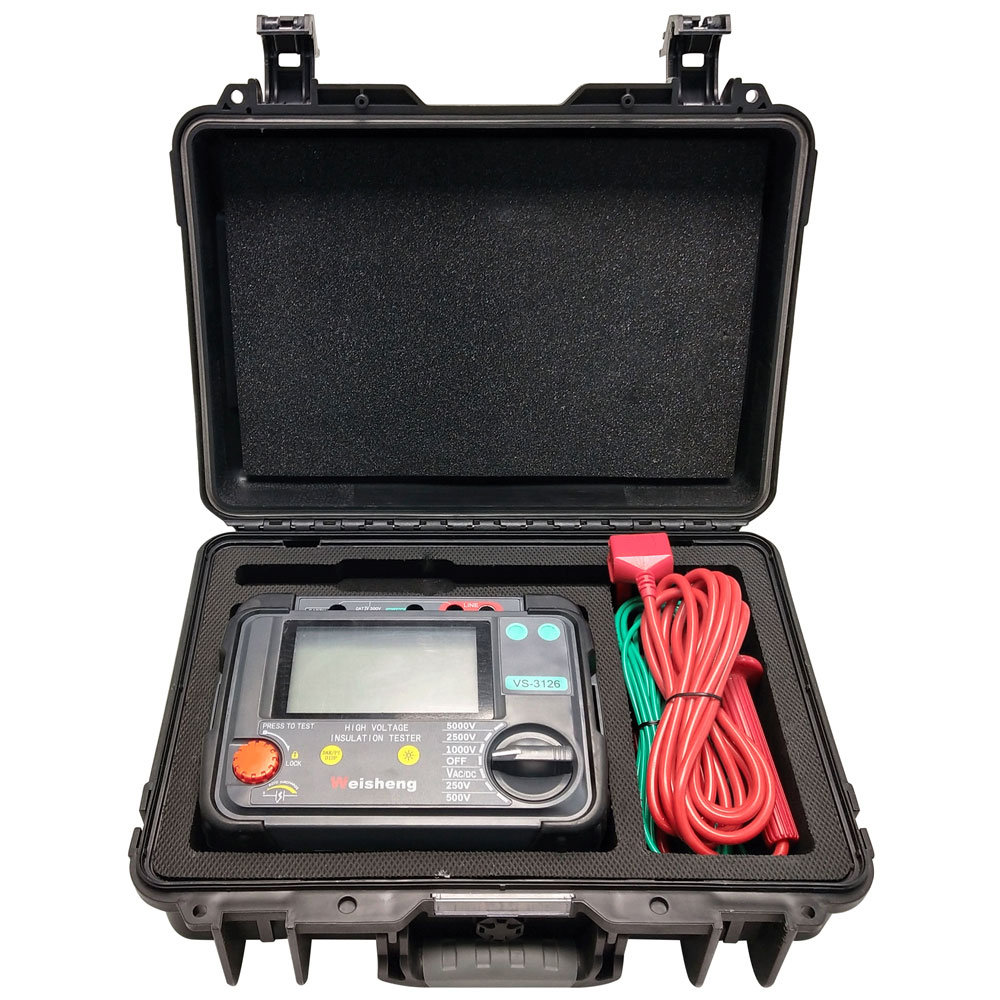

Weshine® VS-3126 bertenaga bateraiPenguji Isolasi 5000Vdengan tampilan busur digital dan analog, dirancang untuk pengujian resistansi isolasi tegangan tinggi dalam pemeliharaan dan servis kabel, mesin pabrik berputar, transformator, switchgear, dan aplikasi industri.

Uji insulasi DC dilakukan pada 250 V, 500 V, 1000 V, 2500 V, 5000 V. Rentang pengukuran resistansi insulasi adalah 100 k Ω hingga 1000 G Ω. Pelepasan otomatis untuk sirkuit kapasitif yang diuji disediakan dan tegangan peluruhan ditampilkan.

Terminal pelindung dapat digunakan untuk meminimalkan efek kebocoran permukaan dan kesalahan pengukuran saat melakukan uji ketahanan isolasi.

Untuk benda uji kapasitif, instrumen akan secara otomatis mengeluarkan daya melalui resistor internal dan menunjukkan tegangan pada terminal dalam kisaran 30 V hingga 600 V dengan tegangan lebih tinggi yang ditunjukkan dengan 'Hi'. Fitur ini akan memberikan indikasi penurunan tegangan setelah pengujian beban reaktif. Ketika indikator tegangan menghilang, maka aman bagi pengguna untuk melepaskan kabel uji.

Weshine® VS-3126Penguji Isolasi 5000Vditenagai oleh delapan sel 1,5 V IEC LR6 (AA). Fitur keselamatan desain mencakup indikator peringatan tegangan tinggi, tampilan tegangan eksternal setelah pengujian IR, pelepasan beban reaktif secara otomatis, dan kabel pengujian

APLIKASI

Bahan isolasi listrik memburuk seiring berjalannya waktu sehingga menyebabkan kerusakan dan biaya perbaikan yang mahal. Penguji resistansi isolasi menerapkan tegangan DC yang diatur melintasi isolasi dan mengukur aliran arus yang melaluinya dengan menerapkan hukum Ohm untuk menghitung resistansi isolasi. Arus mengalir karena tidak ada bahan insulasi yang sempurna.

Penggunaan penguji IR meliputi:

■ Uji dan kualifikasi produk

■ Pemasangan peralatan

■ Perawatan rutin

■ Resolusi masalah

Pengujian insulasi dengan DC tegangan tinggi mempengaruhi polarisasi insulasi sedemikian rupa sehingga pengujian berturut-turut tanpa pengosongan total unit yang diuji akan menghasilkan hasil yang berbeda.

Kehati-hatian harus diberikan untuk selalu menggunakan proses dan teknik yang sama dalam menyambungkan dan menguji isolator agar dapat menghasilkan tren. Penting untuk mencatat suhu isolasi serta nilai IR

FITUR DAN MANFAAT

■ Penguji ketahanan isolasi yang ringkas dan kokoh

■ Pengoperasian yang mudah dan pemilihan rentang tegangan

■ Voltmeter AC dan DC (30 V - 600 V)

■ Timer pengujian IR yang dapat diatur pengguna (default 1 mnt), (maks. 19 m 50 dtk)

■ Tas jinjing lembut untuk instrumen dan lead

■ Mulai cepat dan panduan pengguna lengkap

■ Mengunci colokan berinsulasi HV untuk keamanan tambahan

■ Penutup terminal mencegah masuknya kotoran dan benda lain secara tidak sengaja

SPESIFIKASI

Kisaran isolasi	0,1 MΩ hingga 2 TΩ
Tegangan uji nominal	250V, 500V, 1000V, 2500V, 5000V
Akurasi tegangan terminal
	<1000 V 0...+10% dari nominal tegangan uji
	≥1000 V 0...+5% dari nominal tegangan uji
Akurasi isolasi	±5% ±3 digit
Arus hubung singkat	5 inci ± 0,5 kali
Akurasi voltmeter	±2%rdg±3dgt
Catu daya	8 x baterai LR6/AA
Kisaran suhu pengoperasian dan kelembapan
	- 20°C hingga +45 °C
Kelembaban	80% RH
Kisaran suhu penyimpanan dan kelembaban
	-20 °C hingga +60 °C
Perlindungan keamanan	Isolasi Cat III 600 V
Catatan	Kesalahan layanan dengan batasan lingkungan yang dinyatakan adalah dua kali kesalahan intrinsik
EMC	Sesuai dengan IEC 61326-1:2013
Ukuran	177 mm x 226 mm x 100 mm
Berat	1,9 kg (termasuk baterai)

VS-3126

VS-3126Penguji Isolasi 5000Vtelah dirancang untuk aplikasi uji Listrik dan Industri, di mana tegangan operasi melebihi 1000 V dan diperlukan tegangan uji insulasi yang lebih tinggi.

Berbeda dengan VS-3126, VS-3126 menawarkan tegangan rentang tetap 50 V, 100V, 250 V, 500 V, 1000 V, dan 2500 V.

Peralatan dengan voltase pengoperasian di atas 1 kV memerlukan voltase pengujian yang jauh lebih tinggi. Agar sepenuhnya sesuai dengan persyaratan pengujian paling modern, Weshine menawarkan rangkaian produk berkualitas tinggiPenguji Isolasi 5000Vs pada tegangan di atas 1 kV. Inti dari pengujian tegangan tinggi, unit 5/10/15 kV kami memberikan pengujian kualitas tingkat tertinggi bersama dengan keamanan, kenyamanan, dan portabilitas utama.

Untuk kemampuan pengujian isolasi lengkap pada semua peralatan bermodal besar, Weshine melangkah lebih jauh! Standar pengujian universal untuk peralatan rotasi, IEEE 43-2000, meningkatkan rekomendasi tegangan uji menjadi 10 kV untuk peralatan dengan rating 12 kV ke atas. Kepatuhan penuh terhadap standar ini dapat dicapai hanya dengan satu penguji, yaitu model 10 kV kami.

VS-3127

VS-3127Penguji Isolasi 10000Vmenawarkan kemampuan untuk melakukan pengukuran resistansi isolasi secara akurat hingga tegangan uji 15 kV dengan resistansi maksimum 30 TΩ. Akurasi pengukuran resistansi ± 5 % dari 1 MΩ hingga 3 TΩ!

Untuk perusahaan utilitas dan jasa, VS-3127 adalah penguji serba bisa dengan fleksibilitas dan kemampuan pemeriksaan di masa depan. Weshine VS-3127 dirancang untuk bekerja di mana pun Anda bekerja.

Tegangan pengenal keluaran maksimal mencapai 7 gigi (250V,500V,1KV,2,5KV,5KV,10KV,15KV).

Arus hubung singkat maks 7mA

Uji ketahanan isolasi (IR), uji indeks polarisasi（PI), uji rasio serapan dielektrik (DAR). Mode uji ramp (RAMP), mode uji resistansi terfilter (FR). *Uji Kapasitansi (Cap.).

Fungsi monitor tegangan, secara otomatis memantau tegangan hidup yang diukur

MENGAPA UJI PADA 15 KV?

5 kV hingga 15 kV akan melipatgandakan arus uji - ini dapat mencegah arus uji negatif dengan adanya kebisingan yang tinggi.

15 kV diperuntukkan untuk aset 35.000 V sampai dengan 69.000 V berdasarkan NETA ATS 2007.

Motor di atas 34.500 V harus diuji pada 15 kV berdasarkan NETA ATS 2007.

SPESIFIKASI

Kisaran isolasi	0,1 MΩ hingga 30 TΩ
Tegangan uji nominal	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Akurasi tegangan terminal
	（5%～10%）±10V
Akurasi isolasi	1 MΩ hingga 3 TΩ, ±5% ±3 digit
	＞3 TΩ, ±20% ±3 digit
Arus hubung singkat	≥7 pada ± 0,5 kali
Mode uji jalan	±2%rdg±3dgt
Catu daya	Naikkan tegangan preset dengan menguji dengan ukuran tegangan preset 10%.
Kisaran suhu pengoperasian dan kelembapan
	- 20°C hingga +50 °C
Kelembaban	80% RH
Kisaran suhu penyimpanan dan kelembaban
	-25 °C hingga +65 °C
Tes tegangan	AC/DC:0V～1000V, Akurasi: ±5%rdg±3V
Tes kapasitansi	10nF～25uF, Akurasi: ±10%rdg±10nF
Tes saat ini	0,01nA～7mA, Akurasi: ±5%rdg±0,5nA
Perlindungan keamanan	Isolasi Cat III 600 V
Catatan	Kesalahan layanan dengan batasan lingkungan yang dinyatakan adalah dua kali kesalahan intrinsik
EMC	Sesuai dengan IEC 61326-1:2013
Ukuran	280 mm x 260 mm x 160 mm
Berat	4,9 kg (termasuk baterai)

Pilihan

Weshine memiliki pengalaman 8 tahun khusus untuk menangani rangkaian lengkap Peralatan Listrik. Saat ini, Weshine telah menemukan berbagai macamPenguji Isolasi 500Vuntuk setiap langkah seperti yang ditunjukkan pada formulir:

INFORMASI PEMESANAN UNTUKPenguji Isolasi 500VS
Kucing. TIDAK.	Tegangan Uji Maks	Rentang Uji Maks	IR/PI/DAR	jalan	Perancis	Topi.
VS-3121	2,5 persegi panjang	100 GΩ	√
VS-3121A	5,0 persegi panjang	20 KE	√
VS-3125	5,0 persegi panjang	10 KE	√	√	√
VS-3125A	5,0 persegi panjang	10 KE	√	√	√	√
VS-3126	10,0 persegi panjang	20 KE	√	√	√
VS-3126A	10,0 persegi panjang	20 KE	√	√	√	√
VS-3127	15,0 persegi panjang	30 KE	√	√	√	√

Berdasarkan masalah Rantai Pasokan: Silakan hubungi Distributor Resmi Weshine pilihan Anda untuk mengetahui harga dan waktu tunggu saat ini.

Sertifikat Mutu

Kami selalu percaya bahwa semua kesuksesan perusahaan kami berhubungan langsung dengan kualitas produk yang kami berikan.Penguji Isolasi 5000Vmemenuhi persyaratan kualitas tertinggi yang ditentukan dalam pedoman ISO9001, ISO14000:14001 dan sistem kontrol kualitas kami yang ketat.
