Generator Tegangan Tinggi Frekuensi Ultra Rendah

Sebagai produsen profesional di Tiongkok, Weishine ingin memberi Anda Generator Tegangan Tinggi Frekuensi Ultra Rendah berkualitas tinggi, yang dirancang untuk pengujian ketahanan AC pada isolasi listrik di mana peralatan uji frekuensi daya konvensional memerlukan kapasitas yang berlebihan. Dalam pengujian insulasi preventif, pengujian ketahanan tegangan tinggi adalah salah satu metode terpenting untuk memverifikasi apakah insulasi peralatan dapat menahan tegangan uji yang ditentukan dengan aman. Untuk benda uji kapasitansi besar seperti kabel daya XLPE, kapasitor daya, generator besar, dan motor, pengujian ketahanan AC 50 Hz sering kali memerlukan transformator uji besar atau set uji resonansi. Sistem pengujian frekuensi ultra-rendah 0,1 Hz mengurangi kapasitas daya pengujian yang diperlukan dan menjadikan pengujian lapangan lebih praktis. Desain yang ringkas dan portabel menurunkan biaya pengadaan keseluruhan untuk tim teknik lapangan.

Unit pengujian menghasilkan tegangan tinggi AC frekuensi sangat rendah yang terkontrol. Frekuensi keluaran yang tersedia adalah 0,1 Hz, 0,05 Hz, 0,02 Hz, dan 0,01 Hz. Frekuensi yang lebih rendah memungkinkan instrumen menguji beban kapasitif yang lebih besar sekaligus menjaga ukuran peralatan uji dan kebutuhan daya tetap terkendali. Menurut manualnya, sistem ini sangat cocok untuk peralatan listrik dengan kapasitansi setara besar, termasuk kabel listrik, kapasitor, generator menengah dan besar, dan motor.

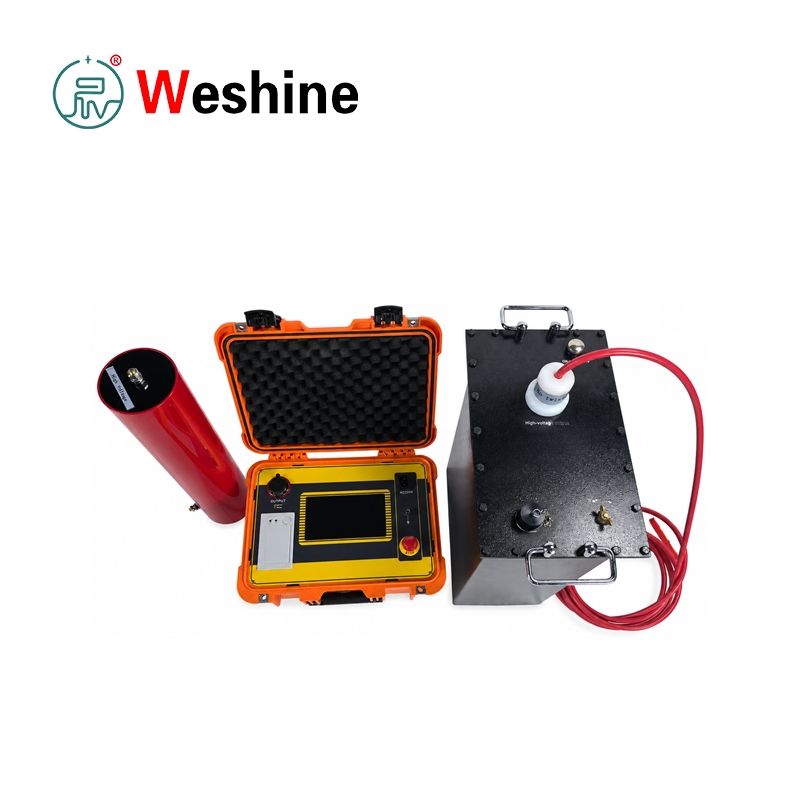

Komponen Produk

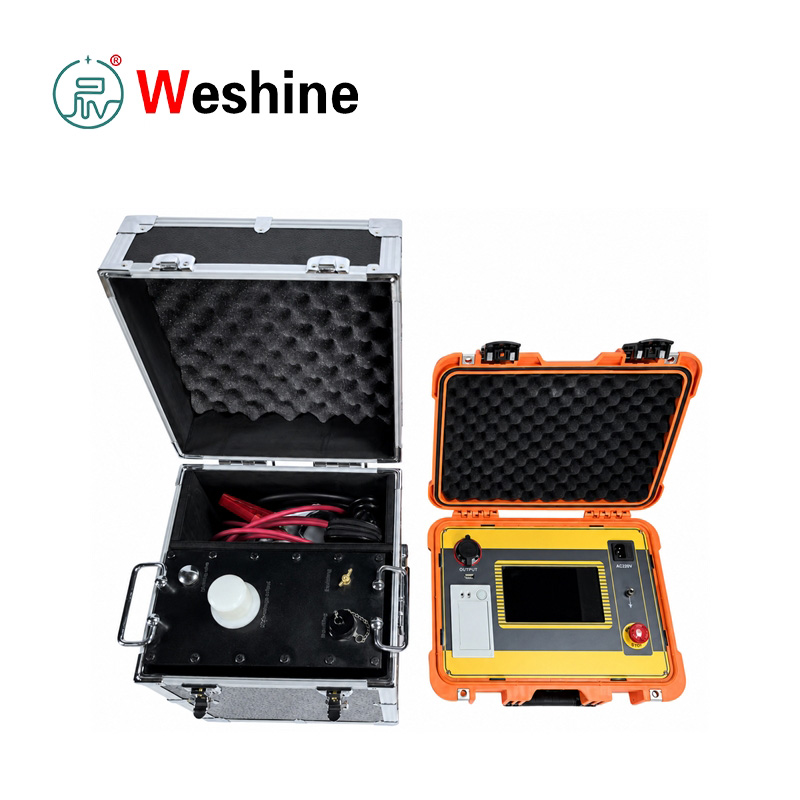

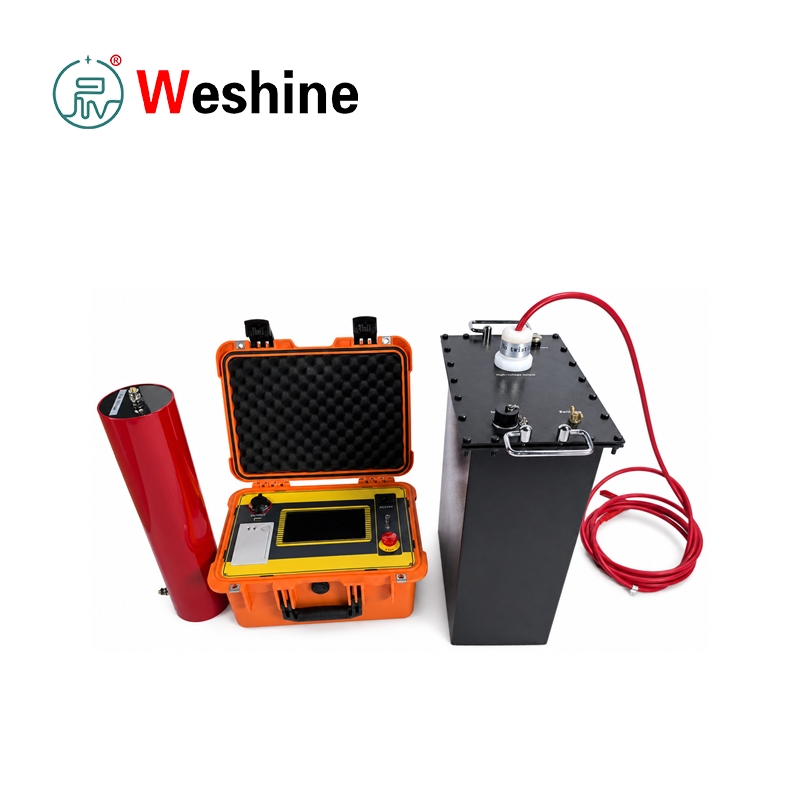

Sistem ini terdiri dari dua bagian utama: pengontrol dan penguat tegangan tinggi.

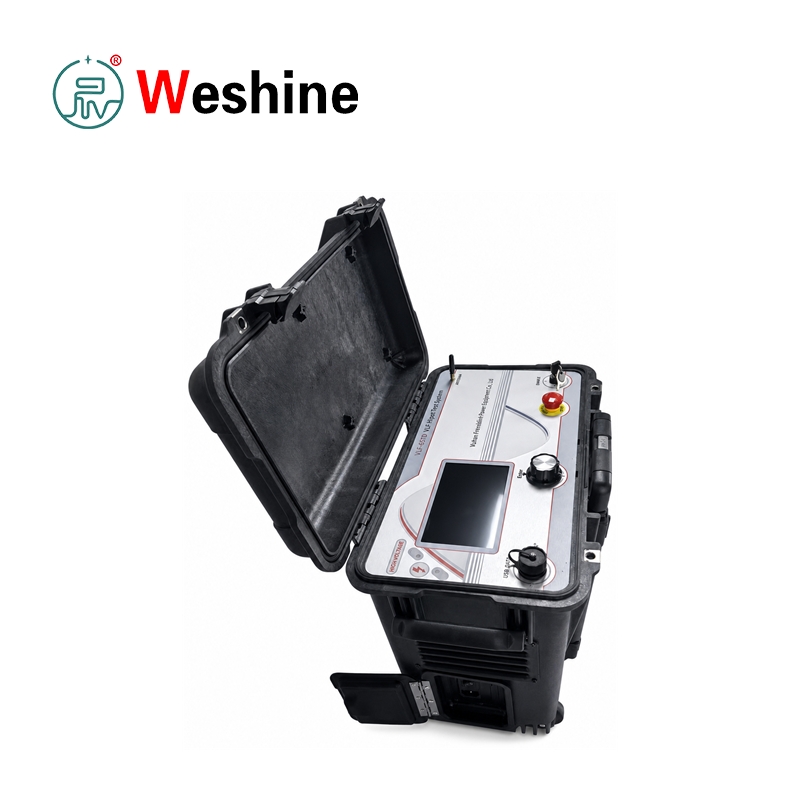

Pengontrolnya mencakup layar sentuh kapasitif 7 inci, sakelar daya, input AC 220 V, terminal grounding, port komunikasi USB, printer, dan tombol berhenti darurat.

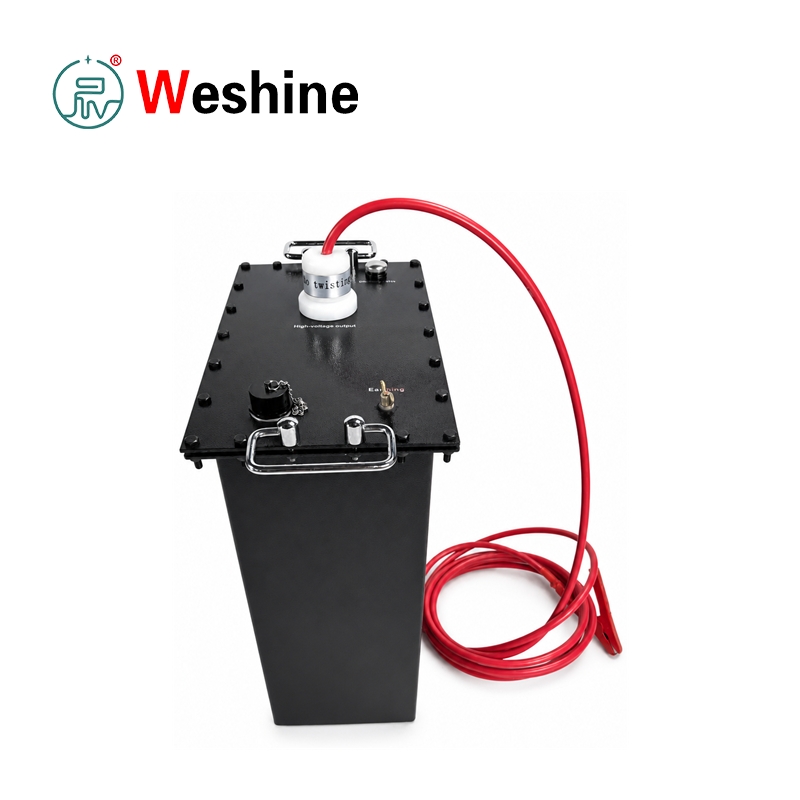

Booster menghasilkan output tegangan tinggi dan dihubungkan ke pengontrol melalui kabel kontrol tegangan rendah yang disediakan. Output tegangan tinggi dihubungkan ke benda uji menggunakan kabel tegangan tinggi yang tersedia dan aksesori grounding.

Pengoperasiannya otomatis

Setelah pengkabelan, pengguna mengatur frekuensi keluaran, durasi pengujian, tegangan uji, batas arus lebih sisi tegangan tinggi, dan batas tegangan lebih pada layar sentuh. Saat pengujian dimulai, instrumen melakukan pemeriksaan mandiri beban, kenaikan tegangan otomatis, keluaran amplitudo konstan, pengaturan waktu, pematian normal, dan pengosongan otomatis. Instrumen dapat berhenti berdasarkan pengatur waktu atau penghentian manual. Ini juga memberikan perlindungan pematian yang tidak normal melalui perlindungan tegangan lebih dan arus lebih.

Generator Tegangan Tinggi Frekuensi Ultra Rendah ini mengadopsi kontrol umpan balik negatif loop tertutup tegangan tinggi dan tegangan rendah. Manual menyatakan bahwa output tidak menghasilkan efek kenaikan kapasitif. Berbagai fungsi proteksi mencakup proteksi tegangan lebih, proteksi arus lebih sisi tegangan tinggi, dan proteksi arus lebih samping tegangan rendah, dengan waktu aksi proteksi tidak lebih dari 10 ms. Pengontrol dan generator tegangan tinggi dihubungkan melalui kontrol tegangan rendah, dan kontrol optik digunakan untuk pengoperasian yang lebih aman. Desain perangkat keras yang tahan lama, masa pakai yang lama untuk penggunaan proyek jangka panjang dan pengujian berulang.

Hasil pengujian dapat langsung dicetak sebagai laporan pengujian. Data historis disimpan secara otomatis setelah penghentian pengatur waktu normal, penghentian manual, penghentian proteksi tegangan lebih, atau penghentian proteksi arus lebih. Instrumen ini dapat menyimpan hingga 64 catatan pengukuran; catatan lama secara otomatis dihapus ketika batas penyimpanan terlampaui. Sistem ini juga mendukung pengaturan tanggal dan waktu, peralihan antarmuka berbahasa Mandarin dan Inggris, penyimpanan otomatis, pencetakan otomatis, dan komunikasi USB dengan perangkat lunak manajemen atas.

Peralatan pengujian mematuhi DL/T 849.4-2004, Kondisi Teknis Umum untuk Generator Tegangan Tinggi Frekuensi Ultra-Rendah. Panduan ini juga merujuk pada metode pengujian VLF 0,1 Hz untuk kabel daya berinsulasi XLPE 35 kV dan di bawahnya. Dalam penggunaan lapangan, kapasitansi benda uji tidak boleh melebihi beban kapasitif terukur dari konfigurasi instrumen yang dipilih. Jika kapasitansi benda uji lebih rendah dari 0,05 μF, kapasitor tambahan 0,05 μF dapat dihubungkan secara paralel untuk mendukung keluaran normal.

Parameter Produk

Panduan Produk

Prinsip Kerja Alat Uji VLF

Perangkat uji VLF portabel bekerja dengan mengganti uji ketahanan frekuensi daya 50 Hz dengan uji AC frekuensi ultra-rendah.

Untuk benda uji kapasitif, arus sebanding dengan frekuensi, kapasitansi, dan tegangan. Dengan mengurangi frekuensi menjadi 0,1 Hz atau lebih rendah, kapasitas daya pengujian yang diperlukan akan sangat berkurang dengan tetap mempertahankan tujuan praktis pengujian ketahanan insulasi AC.

Sambungan Peralatan Sebelum Pengujian

Sebelum pengujian, sambungkan:

sesuai dengan diagram pengkabelan di manual.

Terminal grounding harus terhubung ke ground. Input AC dihubungkan ke sumber listrik 220 V, 50 Hz.

Jika menggunakan genset portable maka tegangan dan frekuensi keluaran genset harus stabil.

Pengaturan Parameter dan Persiapan Pengujian

Nyalakan pengontrol dan masuk ke layar pengaturan parameter.

Tetapkan parameter berikut:

Frekuensi yang tersedia meliputi:

Durasi tes dapat diatur dari 0 hingga 99 menit.

Nilai tegangan dan arus yang ditunjukkan oleh instrumen adalah nilai puncak.

Proses Tes Otomatis

Setelah menekan Mulai, instrumen melakukan pemeriksaan mandiri.

Proses pengujian meliputi:

1. Muat pemeriksaan mandiri
2. Kenaikan tegangan otomatis
3. Output amplitudo konstan
4. Tahan waktu
5. Shutdown dan debit otomatis

Jika tidak ada beban yang terdeteksi, pengontrol menampilkan peringatan tanpa beban.

Setelah mencapai tegangan yang disetel, instrumen mempertahankan keluaran amplitudo konstan dan memulai proses pengaturan waktu ketahanan.

Ketika waktu yang ditentukan tercapai, sistem menghentikan keluaran tegangan tinggi dan secara otomatis melepaskan benda uji.

Mode Shutdown dan Manajemen Data

Instrumen ini mendukung:

Shutdown Biasa

Shutdown Tidak Normal

Dalam setiap mode pematian, data pengujian disimpan sebagai data historis.

Pengguna dapat:

Panduan Pengujian Kabel

Untuk pengujian kabel:

1. Cabut semua peralatan listrik yang terhubung ke kabel sebelum pengujian.
2. Ukur resistansi isolasi dengan megohmmeter.
3. Lakukan pengujian ketahanan VLF hanya setelah pemeriksaan insulasi dapat diterima.

Manual ini menentukan:

Durasi tes:

Panduan Pengujian Motor Sinkron

Untuk pengujian motor sinkron, manual merekomendasikan pengujian fase demi fase.

Metode pengujian:

Waktu pengujian umumnya sama dengan pengujian ketahanan frekuensi daya, umumnya:

Selama pengujian, operator harus memperhatikan:

Pelepasan Keamanan Setelah Pengujian

Setelah dimatikan, gunakan batang pelepasan untuk mengosongkan benda uji sepenuhnya sebelum melepaskan kabel apa pun.

Langkah ini penting terutama untuk peralatan kapasitif seperti:

Fitur

1．Mendukung pengujian ketahanan AC frekuensi ultra-rendah 0,1 Hz.

2．Mendukung pemilihan frekuensi keluaran 0,05 Hz, 0,02 Hz, dan 0,01 Hz.

3.Menyediakan kenaikan tegangan otomatis, keluaran amplitudo konstan, pengaturan waktu, pematian, dan pengosongan.

4．Mengukur dan menampilkan keluaran tegangan tinggi dan arus uji sebagai nilai puncak.

5．Menyediakan perlindungan tegangan lebih untuk keluaran tegangan tinggi.

6．Menyediakan perlindungan arus lebih sisi tegangan tinggi dan sisi tegangan rendah.

7．Secara otomatis memutus keluaran ketika tegangan atau arus melebihi batas yang ditentukan.

8．Waktu tindakan perlindungan tidak lebih dari 10 ms.

9．Menyediakan pengoperasian layar sentuh kapasitif 7 inci.

10．Menampilkan data pengujian dan bentuk gelombang keluaran pada layar sentuh.

11．Termasuk penyimpanan data historis otomatis hingga 64 catatan.

12．Menyediakan printer internal untuk pencetakan laporan pengujian.

13．Mendukung komunikasi USB dengan perangkat lunak manajemen atas.

14．Termasuk peralihan antarmuka Cina dan Inggris.

15.Menyediakan kontrol umpan balik negatif tegangan tinggi dan tegangan rendah loop tertutup.

16.Mendukung pengujian ketahanan AC pada benda uji kapasitansi besar.

17．Termasuk batang pelepasan dan kabel ground untuk pelepasan pasca pengujian yang aman.

18．Menyediakan tombol berhenti darurat pada pengontrol.

19．Mendukung pengoperasian di dalam dan luar ruangan.

20．Termasuk kapasitor kompensasi untuk benda uji kapasitansi kecil.

Skenario Aplikasi

Utilitas Listrik

Perusahaan listrik menggunakan peralatan uji VLF untuk pengujian ketahanan kabel listrik tegangan menengah, motor besar, generator, kapasitor, dan peralatan listrik kapasitansi besar lainnya selama pemeliharaan preventif dan pengujian penerimaan.

Produsen Transformator

Produsen transformator dan peralatan listrik dapat menggunakan set pengujian di area pengujian di mana sistem isolasi kapasitansi besar memerlukan verifikasi ketahanan AC pada frekuensi yang dikurangi.

Pembangkit Listrik

Pembangkit listrik menggunakan instrumen ini untuk pengujian ketahanan belitan stator generator, motor besar, kabel layanan stasiun, dan sistem isolasi terkait selama commissioning, overhaul, dan pemeliharaan rutin.

Kereta Api

Sistem catu daya kereta api menggunakan kabel tegangan menengah dan peralatan berputar. Unit pengujian mendukung pengujian ketahanan di lapangan selama pemadaman pemeliharaan terjadwal.

Pabrik Industri

Fasilitas industri seperti pertambangan, petrokimia, baja, dan pabrik manufaktur dapat menggunakan instrumen ini untuk pengujian ketahanan insulasi kabel dan motor dalam sistem distribusi tenaga listrik pembangkit.

Universitas

Universitas dan pusat pelatihan dapat menggunakan sistem ini untuk mengajarkan prinsip uji ketahanan VLF, penghitungan arus kapasitif, prosedur pengujian kabel, dan praktik keselamatan tegangan tinggi.

Laboratorium Pengujian

Laboratorium tegangan tinggi dapat mengandalkan Generator Tegangan Tinggi Frekuensi Ultra Rendah untuk pengujian ketahanan AC terhadap benda uji kapasitif, sampel kabel, motor, dan sistem insulasi yang memerlukan tegangan frekuensi ultra rendah terkontrol.

Perawatan Kabel

Tim pemeliharaan kabel menggunakan perangkat pengujian untuk pengujian penerimaan kabel XLPE, pengujian pencegahan, pemeriksaan tindak lanjut kesalahan, dan verifikasi insulasi setelah pemasangan atau perbaikan.

Aplikasi

1．0,1 Hz VLF AC tahan terhadap pengujian.

2．Kabel daya XLPE tahan terhadap pengujian.

Pengujian insulasi kabel 3．35 kV ke bawah.

4．Kapasitor daya tahan terhadap pengujian.

5.Pengujian isolasi generator menengah dan besar.

6. Belitan stator motor tahan terhadap pengujian.

7. Pengujian serah terima kabel.

8.Pengujian pemeliharaan preventif kabel.

9.Verifikasi isolasi peralatan kapasitansi besar.

10．Lapangan AC tahan terhadap pengujian dengan kapasitas daya uji yang berkurang.

11．Pengujian tegangan tinggi berwaktu otomatis.

12．Tegangan lebih dan pengujian ketahanan arus lebih terlindungi.

13．Penyimpanan catatan tes historis.

14．Pembuatan laporan pengujian tercetak.

15．Penyaringan kondisi insulasi sebelum pemberian energi.

Kasus Pelanggan

Industri： Kontraktor pemeliharaan kabel.

Masalah： Kontraktor pemeliharaan perlu melakukan pengujian penerimaan pada kabel XLPE tegangan menengah yang baru dipasang. Peralatan penahan AC frekuensi daya konvensional sulit untuk diangkut dan memerlukan kapasitas daya yang lebih tinggi karena kapasitansi kabel. Tim memerlukan solusi ketahanan AC portabel yang cocok untuk pengujian kabel lapangan.

Proses Pengujian : Teknisi memutus semua peralatan yang terhubung ke kabel dan terlebih dahulu memeriksa setiap fasa dengan megohmmeter. Setelah memastikan resistansi insulasi yang dapat diterima, mereka menghubungkan pengontrol, booster, kabel keluaran tegangan tinggi, kabel ground, dan batang pelepasan sesuai dengan kabel uji. Tegangan uji diatur sesuai dengan tegangan fasa kabel, dan nilai arus lebih dihitung dari kapasitansi kabel, frekuensi pengujian, dan tegangan. Tim memilih output 0,1 Hz, mengatur durasi pengujian yang diperlukan, dan memulai kenaikan tegangan otomatis.

Hasil ：Instrumen menyelesaikan kenaikan tegangan otomatis, keluaran amplitudo konstan, pengaturan waktu, pematian, dan pengosongan. Tidak ada pelepasan muatan listrik yang merusak, suara tidak normal, asap, bau, voltase tidak stabil, atau arus abnormal yang teramati selama periode ketahanan. Data pengujian disimpan dan dicetak untuk catatan proyek.

Manfaat ：Kontraktor menyelesaikan uji ketahanan kabel AC dengan sistem lapangan yang lebih kecil dan praktis. Perlindungan otomatis, pengaturan waktu, pengosongan, penyimpanan, dan pencetakan membantu mengurangi pengoperasian manual dan meningkatkan dokumentasi pengujian.

Pertanyaan Umum

Untuk apa Generator Tegangan Tinggi Frekuensi Ultra Rendah digunakan? Digunakan agar AC VLF tahan terhadap pengujian peralatan listrik berkapasitas besar, terutama kabel daya, kapasitor daya, generator, dan motor.

Mengapa menggunakan pengujian VLF 0,1 Hz dan bukan pengujian ketahanan AC 50 Hz? Benda uji kapasitansi besar memerlukan arus tinggi pada 50 Hz. Mengurangi frekuensi pengujian menjadi 0,1 Hz akan sangat mengurangi kapasitas pengujian yang diperlukan, sehingga pengujian ketahanan AC lapangan menjadi lebih praktis.

Frekuensi keluaran apa yang tersedia? Unit pengujian mendukung pengaturan frekuensi keluaran 0,1 Hz, 0,05 Hz, 0,02 Hz, dan 0,01 Hz.

Berapa beban kapasitif maksimum? Beban maksimum adalah 0,5 μF pada 0,1 Hz, 1,1 μF pada 0,05 Hz, 2,2 μF pada 0,02 Hz, dan 5,5 μF pada 0,01 Hz.

Fungsi perlindungan apa saja yang disertakan? Instrumen ini mencakup proteksi tegangan lebih, proteksi arus lebih sisi tegangan tinggi, proteksi arus lebih sisi tegangan rendah, penghentian darurat, dan pelepasan otomatis setelah pematian.

Bisakah set pengujian mencetak laporan pengujian? Ya. Printer internal dapat mencetak data pengujian saat ini dan data historis yang ditampilkan di layar.

Berapa banyak catatan sejarah yang dapat disimpan? Instrumen ini dapat menyimpan hingga 64 catatan tes sejarah. Catatan yang lebih lama dari 64 terbaru secara otomatis dihapus.

Tindakan pencegahan keamanan apa yang diperlukan setelah pengujian? Setelah dimatikan, gunakan batang pelepasan untuk mengosongkan benda uji sepenuhnya sebelum melepaskan kabel apa pun. Pengujian tegangan tinggi harus dilakukan hanya oleh personel terlatih yang mengikuti prosedur keselamatan tegangan tinggi.
