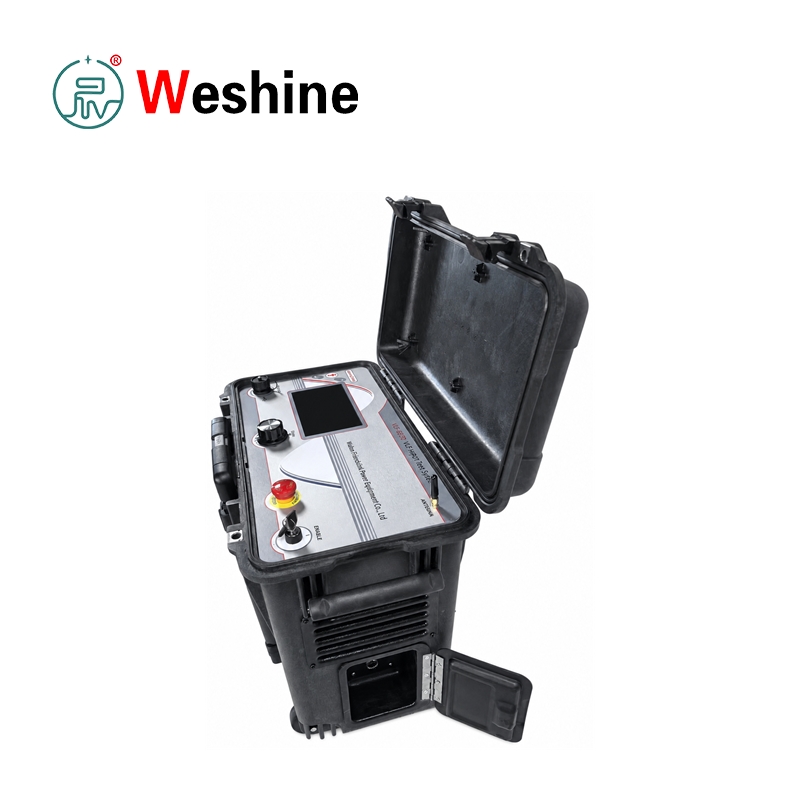

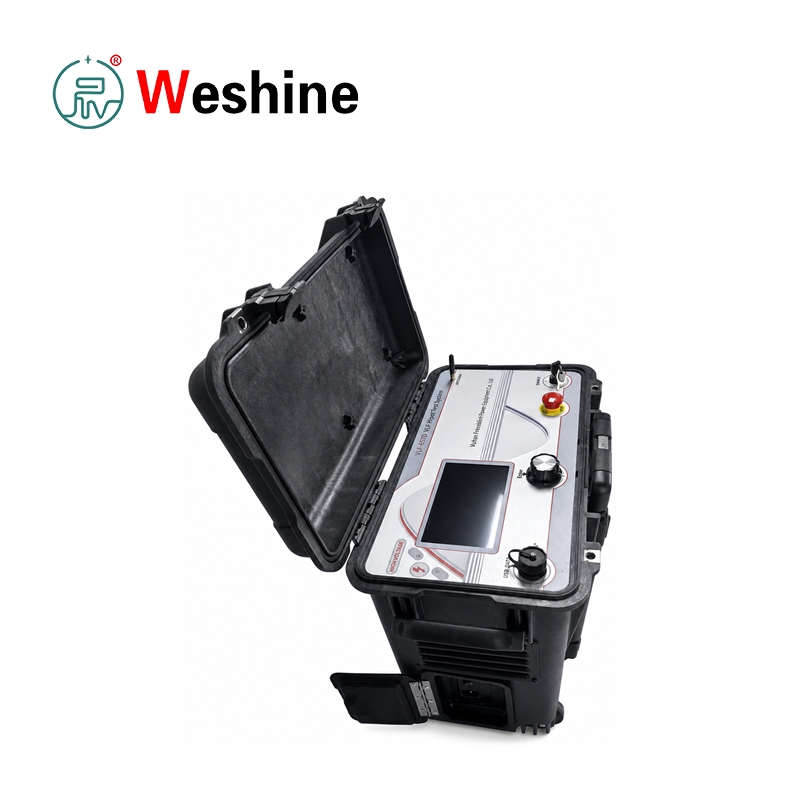

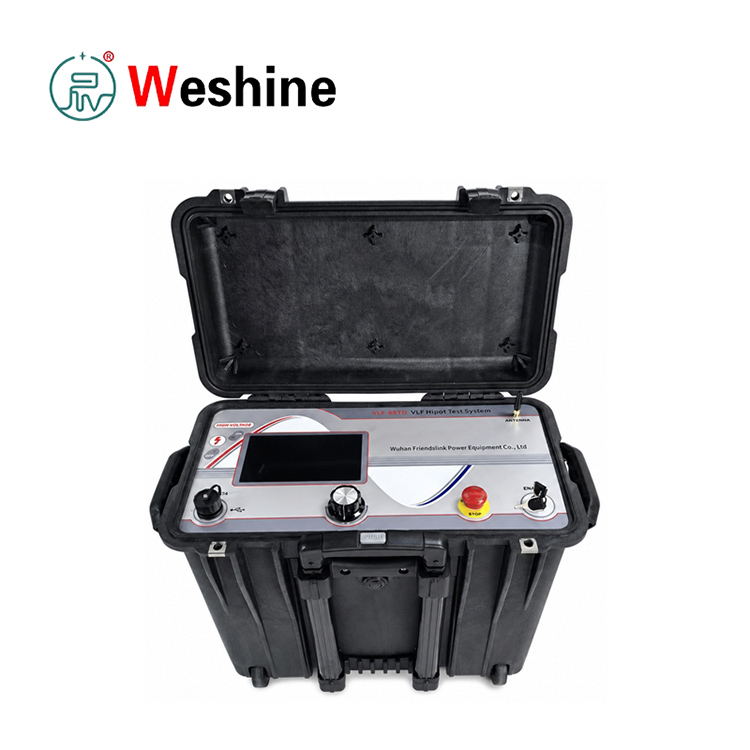

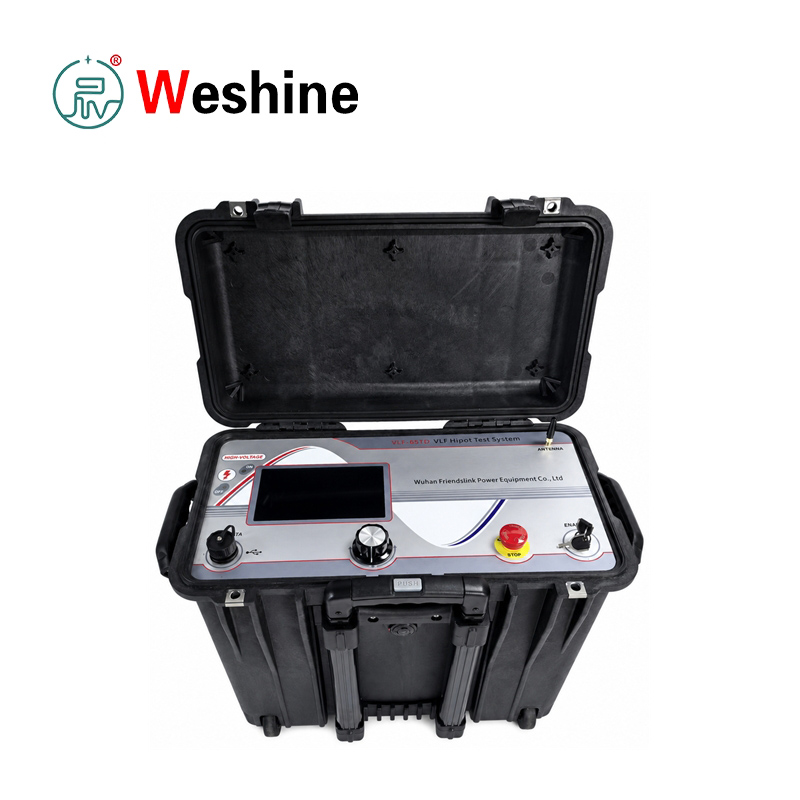

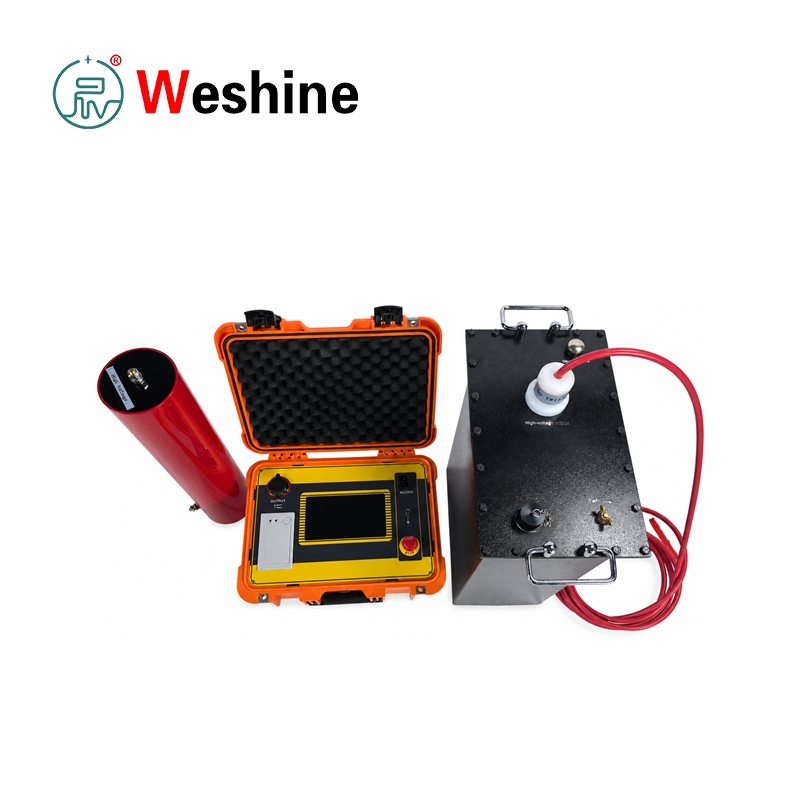

Sistem Uji VLF Tan Delta

Sistem Uji VLF Tan Delta tahan lama yang ditawarkan oleh Weshine, produsen profesional di Tiongkok, dirancang untuk diagnosis insulasi dan tahan terhadap pengujian kabel listrik tegangan menengah. Ini mengintegrasikan ketahanan tegangan AC VLF dan pengukuran kerugian dielektrik ke dalam satu unit kompak. Peralatan ini mematuhi standar CENELEC HD 620 S1:1996 dan HD 621 S1:1996, berlaku untuk kabel PE, XLPE, dan berinsulasi kertas.

Selama perawatan kabel rutin, cacat insulasi yang tidak terlihat termasuk penuaan pohon air, kontaminasi, kerusakan mekanis, dan kerusakan sebagian tidak dapat dideteksi dengan inspeksi visual sederhana. Uji gelombang sinus VLF 0,1 Hz menerapkan tegangan AC pada insulasi kabel dan memerlukan kapasitas daya yang jauh lebih kecil dibandingkan peralatan uji 50 Hz tradisional, sehingga pengujian lapangan pada kabel tegangan menengah yang panjang menjadi lebih mudah.

Sistem Uji Tan Delta VLF ini menghasilkan keluaran gelombang sinus VLF untuk uji ketahanan dan pengukuran tan delta langsung. Pembacaan tan delta mencerminkan faktor kerugian dielektrik isolasi kabel, yang menentukan tingkat penuaan dan kerusakan. Unit secara otomatis menjalankan pengujian kerugian pada beberapa level tegangan dengan mengikuti prosedur tetap: 0,5 siklus U0, siklus U0, dan 1,5 siklus U0. Setelah menyelesaikan semua putaran, data pengujian disimpan dan kabel dikosongkan sepenuhnya.

Tersedia dua konfigurasi standar: model puncak 34 kV dan 45 kV. Unit 34 kV menghasilkan gelombang sinus hingga 24 kV RMS (puncak 34 kV); unit 45 kV mencapai 31,8 kV RMS (puncak 45 kV). Output tegangan DC juga terpasang, berkisar ±1~34 kV untuk versi 34 kV dan ±1~45 kV untuk versi 45 kV. Mode pengujian gelombang persegi dan DC juga didukung.

Untuk pemeliharaan selubung kabel, mesin uji mendukung pemeriksaan selubung dan pencarian kesalahan dengan output maksimum 10 kV. Pengukuran arus bocor dalam mode DC membantu menilai kualitas isolasi kabel secara keseluruhan. Deteksi kerusakan internal langsung memutus tegangan tinggi begitu terjadi flashover atau kegagalan kabel, sehingga menawarkan perlindungan penuh.

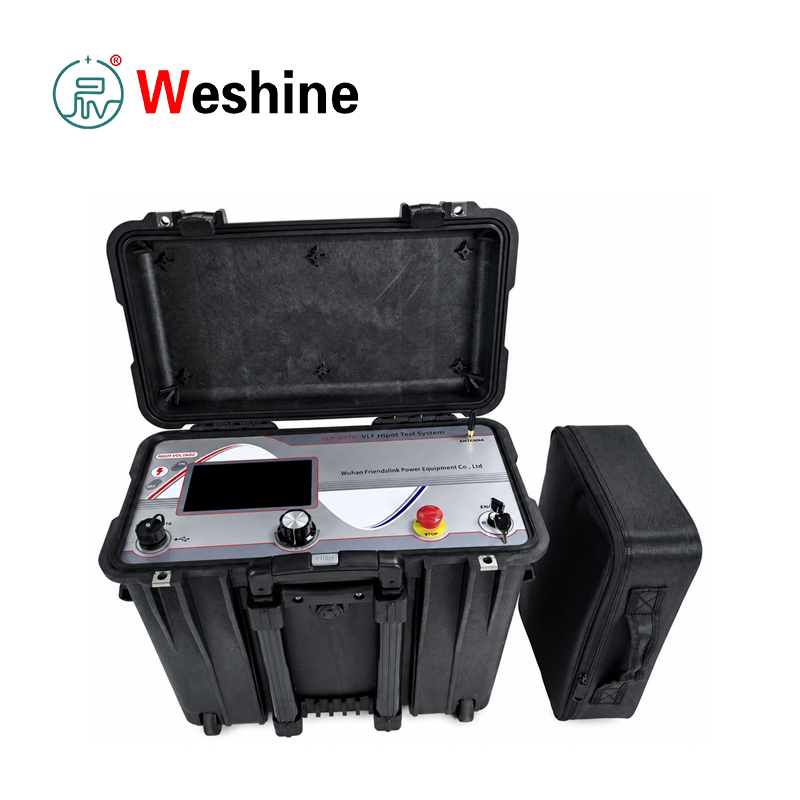

Set lengkap mencakup host uji utama, kabel tegangan tinggi, kabel ground, kabel daya, flash drive USB, dan tas aksesori. Port USB 2.0 memungkinkan ekspor data dan peningkatan firmware. Semua log pengujian disimpan secara lokal dan dapat diekspor ke USB untuk pembuatan laporan di PC. Perangkat lunak pencocokan mendukung pembukaan file data fase A/B/C secara bersamaan dan menghasilkan laporan terperinci dengan angka pengujian dan kurva kerugian dielektrik.

Keamanan adalah prioritas utama. Tegangan tinggi akan dihasilkan selama pengoperasian, sehingga hanya teknisi terlatih profesional yang diperbolehkan mengoperasikannya. Operator harus benar-benar mengikuti lima aturan keselamatan inti: memutus aliran listrik, mengunci penyaluran energi, memverifikasi tegangan nol, ground dan arus pendek, mengisolasi komponen aktif yang berdekatan. Pengujian tegangan tinggi memerlukan dua atau lebih staf di lokasi untuk pengawasan.

Panduan Produk

Penguji kabel terintegrasi bekerja dengan menerapkan tegangan sinus 0,1 Hz yang dapat dikontrol pada kabel yang diuji. Dibandingkan dengan pengujian AC 50 Hz konvensional, teknologi frekuensi ultra-rendah sangat menurunkan kebutuhan arus untuk beban kabel kapasitif, sehingga memungkinkan inspeksi lapangan portabel pada kabel tegangan menengah.

Sebelum menyambungkan kabel, ikuti lima aturan keselamatan tegangan tinggi dengan ketat. Pastikan kabel uji dalam keadaan mati, diisolasi, tegangannya diverifikasi, diarde, dan dihubung pendek. Semua bagian aktif di dekatnya harus ditutup atau dipisahkan. Hanya operator terlatih yang dapat menjalankan peralatan dengan setidaknya satu supervisor.

Hubungkan aksesori dalam urutan tetap: sambungkan kabel ground ke terminal grounding host terlebih dahulu, kemudian sambungkan ke ground pelindung stasiun; pasang kabel tegangan tinggi ke port keluaran tegangan tinggi; sambungkan konduktor bagian dalam kabel tegangan tinggi ke fase atau selubung kabel melalui alat kelengkapan yang cocok; pasang pelindung kabel tegangan tinggi ke batang grounding terdekat; akhirnya colokkan kabel listrik.

Untuk pengujian ketahanan VLF, pilih bentuk gelombang, tegangan pengenal, frekuensi dan durasi pengujian. Tegangan puncak waktu nyata, arus, bentuk gelombang keluaran, frekuensi yang disetel, dan nilai RMS ditampilkan di layar. Pengatur waktu dimulai secara otomatis setelah tegangan mencapai nilai yang telah ditentukan.

Untuk diagnosis tan delta, aktifkan fungsi kerugian dielektrik dan masukkan tegangan fasa pengenal kabel U0. Mesin akan meluncurkan siklus pengujian otomatis, dan setiap pengukuran penuh memerlukan waktu sekitar 3 menit 30 detik. Ini mencatat kapasitansi kabel, resistansi, kerugian dielektrik rata-rata, dan nilai kerugian waktu nyata di bawah 0,5 U0, 1,0 U0, dan 1,5 U0.

Setelah pengujian selesai, data disimpan secara otomatis dan kabel dilepaskan sepenuhnya. Pengguna dapat menelusuri catatan sejarah, mengekspor satu atau beberapa log ke USB 2.0, dan menghasilkan laporan yang dapat dicetak melalui perangkat lunak pendukung. Alat ini menampilkan kurva kerugian dan data independen untuk tiga fase kabel.

Saat menjalankan pengujian selubung atau penentuan kesalahan, pastikan selubung kabel tidak diarde pada kedua ujungnya, dan tidak ada arde tidak langsung melalui sambungan atau sambungan. Output maksimum untuk inspeksi selubung dan penelusuran kesalahan adalah 10 kV.

Fitur

1．Mendukung pengujian ketahanan AC gelombang sinus VLF

2. Fungsi pengukuran kehilangan dielektrik tan delta all-in-one

3．Dua opsi tegangan puncak: 34 kV dan 45 kV

4.Output gelombang sinus: maks 24 kV RMS atau 31,8 kV RMS

5.Output tegangan DC bawaan untuk uji isolasi ekstra

6．Mode uji tegangan gelombang persegi panjang tersedia

7. Fungsi pengukuran arus kebocoran mode DC

8．Output maksimal 10 kV untuk uji selubung dan penentuan kesalahan selubung

9．Uji uji kerugian dielektrik otomatis pada 0,5 U0, U0, dan 1,5 U0

10. Tampilan tegangan & arus puncak waktu nyata selama pengoperasian

11. Visualisasi bentuk gelombang keluaran real-time di layar

12．Pemutus tegangan tinggi otomatis saat tegangan rusak

13．Penyimpanan internal lokal untuk semua log pengujian

14.Uji ekspor data melalui antarmuka USB 2.0

15．Perangkat lunak pendukung untuk keluaran laporan pengujian yang disesuaikan

16．Fungsi peningkatan firmware melalui drive USB

17．Antarmuka multi-bahasa (Bahasa Inggris & Cina Sederhana)

18．Dilengkapi dengan tombol berhenti darurat dan kunci keluaran tegangan tinggi

19.Desain perlindungan tegangan terbalik

20．Desain kotak pelindung portabel untuk pengujian kabel lapangan luar ruangan

Skenario Aplikasi

Utilitas Listrik

Operator jaringan listrik mengadopsi unit uji untuk commissioning kabel tegangan menengah, pemeliharaan rutin, diagnosis tan delta, inspeksi selubung dan evaluasi isolasi pada jaringan distribusi dan gardu induk.

Produsen Transformator

Pabrik transformator dan peralatan listrik menggunakan penguji untuk pengujian insulasi kabel dan komponen yang memerlukan pengukuran tegangan VLF dan rugi-rugi dielektrik.

Pembangkit Listrik

Pembangkit listrik mengandalkan peralatan untuk inspeksi kabel stasiun, pemeliharaan kabel generator tambahan, pengujian selubung dan diagnosis isolasi selama pemadaman pemeliharaan.

Kereta Api

Jaringan catu daya kereta api memasang kabel tegangan menengah di gardu traksi dan jalur transmisi. Alat berat ini mendukung uji ketahanan kabel dan analisis tan delta selama jangka waktu pemeliharaan.

Pabrik Industri

Bengkel pertambangan, petrokimia, baja, dan manufaktur menggunakannya untuk uji penerimaan kabel baru, pemeliharaan berkala, dan penyelidikan kesalahan selubung.

Universitas

Perguruan tinggi dan lembaga penelitian menerapkan perangkat uji untuk mengajarkan teori pengujian kabel VLF, perhitungan kerugian dielektrik, analisis penuaan isolasi dan standar operasi keselamatan tegangan tinggi.

Laboratorium Pengujian

Laboratorium kabel dan tegangan tinggi profesional mengadopsi Sistem Uji Tan Delta VLF ini untuk melakukan uji ketahanan VLF, pengukuran tan delta, pemeriksaan selubung, dan layanan diagnostik kabel pihak ketiga.

Perawatan Kabel

Kru layanan kabel menggunakan peralatan untuk inspeksi kabel XLPE, PE, dan berinsulasi kertas, diagnosis penuaan pohon air, lokasi kesalahan selubung, dan pembuatan laporan pengujian.

Item Tes yang Berlaku

1．Kabel gelombang sinus VLF tahan terhadap pengujian

2. Pengujian rugi-rugi dielektrik kabel tegangan menengah tan delta

3．Diagnosis penuaan isolasi kabel XLPE

4．Kabel PE tahan terhadap pemeriksaan tegangan

5.Pengujian kinerja kabel berinsulasi kertas

6. Penilaian kerusakan pohon air kabel

7.Pengujian selubung kabel hingga 10kV

8.Penunjukan kesalahan selubung kabel

9．Tegangan DC menahan pengujian

10．Pengujian tegangan gelombang persegi panjang

11.Pengukuran arus kebocoran mode DC

12．Tes penerimaan serah terima kabel baru

13.Tes pemeliharaan preventif rutin kabel

14．Pembuatan laporan pengujian terintegrasi tiga fase

15．Penyimpanan log lokal & ekspor data USB

Kasus Pelanggan

Bidang Industri:Jasa pemeliharaan kabel tegangan menengah

Masalah Proyek

Tim pemeliharaan jaringan listrik perlu mengevaluasi beberapa feeder kabel XLPE yang sudah tua. Uji ketahanan sederhana hanya dapat memeriksa ketahanan terhadap kerusakan, sementara tim juga memerlukan data kerugian dielektrik untuk menilai penuaan isolasi dan mengidentifikasi kabel dengan potensi cacat pohon air.

Uji Alur Operasi

Teknisi mengisolasi kabel target, mengikuti lima spesifikasi keselamatan, menghubungkan seluruh rangkaian ke ground, menghubungkan kabel tegangan tinggi dan kabel pelindung seperti yang diinstruksikan, kemudian menyalakan unit pengujian. Mereka memilih mode pengujian tan delta, mengisi tegangan fase pengenal kabel U0, melepaskan penghentian darurat dan kunci tegangan tinggi, kemudian memulai pengujian otomatis. Unit ini mengukur kerugian dielektrik di bawah 0,5 U0, U0 dan 1,5 U0, menyimpan data dan melepaskan kabel setelah selesai.

Hasil Tes

Staf memeriksa catatan sejarah dan mengekspor semua data ke drive USB. Perangkat lunak yang cocok menghasilkan laporan perbandingan fasa dengan nilai kerugian dielektrik dan kurva tren. Kabel dengan indikator kerugian normal tetap beroperasi, sementara kabel yang rusak parah dijadwalkan untuk pemantauan lanjutan.

Keunggulan Aplikasi

Tim menyelesaikan pemeriksaan tegangan tahan dan diagnosis penuaan dengan satu perangkat portabel. Siklus pengujian otomatis, ekspor USB, dan pembuatan laporan sangat meningkatkan ketertelusuran data dan mengurangi beban kerja dokumen manual.

Pertanyaan Umum

T: Fungsi apa yang disadari oleh alat uji ini?

A: Ini menyelesaikan pengujian ketahanan VLF kabel tegangan menengah, pengukuran kerugian dielektrik tan delta, inspeksi selubung, penentuan kesalahan selubung, pengujian ketahanan DC, pengujian gelombang persegi panjang dan deteksi arus bocor.

T: Apa perbedaan antara uji ketahanan VLF dan uji tan delta?

A: Uji ketahanan VLF memverifikasi apakah isolasi kabel dapat menahan tegangan AC yang ditentukan; uji tan delta mengukur faktor kerugian dielektrik untuk menilai penuaan isolasi dan tingkat kerusakan.

T: Konfigurasi tegangan apa yang opsional?

A:Dua model: puncak 34 kV dan puncak 45 kV. Model 34 kV menghasilkan gelombang sinus hingga 24 kV RMS / 34 kV puncak; model 45 kV mencapai 31,8 kV RMS / 45 kV puncak.

Q: Pada frekuensi berapa tan delta diukur?

J:Pengukuran Tan delta dilakukan pada frekuensi ultra-rendah 0,1 Hz.

T: Kisaran kapasitansi kabel apa yang mendukung pengujian tan delta?

J: model 34 kV: 1 nF ~ 8 μF; Model 45 kV: 1 nF ~ 5 μF.

T: Dapatkah peralatan mengekspor catatan pengujian?

J: Ya. Log pengujian disimpan secara internal dan dapat diekspor melalui USB 2.0. File yang diekspor dapat dibuka dengan perangkat lunak khusus untuk menghasilkan laporan pengujian formal.

T: Apakah ini mendukung penentuan kesalahan selubung?

J: Ya, mesin uji mendukung pemeriksaan selubung dan pencarian kesalahan dengan keluaran maksimum 10 kV.

T: Catatan keselamatan utama selama pengoperasian?

J: Hanya profesional terlatih yang dapat mengoperasikan unit ini. Kabel uji harus dimatikan, diarde, dan diisolasi sepenuhnya sebelum pemasangan kabel. Pengujian tegangan tinggi memerlukan pengawasan di tempat, dan penghentian darurat & kunci tegangan tinggi harus digunakan dengan benar.

Keunggulan Weshine

Weshine Electric memasok instrumen pengujian kelistrikan profesional untuk operator jaringan listrik, tim pemeliharaan kabel, kontraktor teknik, laboratorium pengujian, dan semua jenis pengguna industri. Untuk diagnosis kabel VLF dan tan delta, kami fokus pada pengoperasian lapangan yang mudah, keluaran tegangan tinggi yang stabil, pengukuran kerugian yang tepat, penyimpanan data yang lengkap, dan fungsi pendukung laporan. Kami menyediakan layanan terpadu termasuk panduan pemilihan model, pencocokan skema pengujian kabel, pelatihan pengoperasian keselamatan, dan solusi pengujian yang disesuaikan. Dengan pengalaman teknik yang melimpah, kontrol kualitas yang ketat, dukungan teknis penuh, solusi pengujian yang matang, dan layanan purna jual global, kami membantu klien menyelesaikan pemeriksaan ketahanan kabel dan diagnosis isolasi dengan data pengujian yang jelas dan dapat dilacak. Jika Anda memerlukan peralatan diagnostik kabel lengkap yang andal, Sistem Uji VLF Tan Delta kami dapat sepenuhnya memenuhi permintaan pengujian di tempat Anda.
