Uji Rasio Tegangan Trafo

Weshine® menemukan Penguji Rasio Putaran untuk menguji Uji Rasio Tegangan Transformator dengan sertifikat CE, kualitas dan akurasi tinggi, Diciptakan dan diproduksi sesuai dengan standar nasional, tersedia solusi pengujian listrik lengkap. Hubungi kami untuk lebih jelasnya mengenai Turns Ratio Tester untuk pengujian Uji Rasio Tegangan Trafo dari Weshine!

mengirimkan permintaan Unduh PDF

Deskripsi Produk

Weshine® Turns Ratio Tester untuk pengujian Uji Rasio Tegangan Transformator

Rasio transformasi suatu transformator sama dengan jumlah belitan belitan primer dibagi dengan jumlah belitan belitan sekunder. Rasio transformator memberikan kinerja transformator yang diinginkan dan tegangan yang sesuai yang dibutuhkan oleh belitan sekunder.

Jika tegangan sekunder harus lebih rendah dari tegangan primer - transformator step-down - belitan sekunder harus memiliki lilitan lebih sedikit daripada belitan primer dan sebaliknya untuk transformator step-up; ketika rasio trafo menurunkan tegangan, maka arus meningkat dan sebaliknya, oleh karena itu, rasio tegangan dan arus transformator ideal berhubungan langsung dengan rasio transformasi.

Sayangnya trafo tidak sempurna, pada trafo sebenarnya rasio tegangan atau arus mungkin tidak sesuai dengan rasio fisik trafo karena berbagai rugi-rugi listrik seperti pada inti besi trafo (histeresis dan rugi-rugi arus eddy) dan tembaga. kerugian (karena hambatan belitan primer dan sekunder); Oleh karena itu, pabrikan mencoba merancang trafo untuk meminimalkan rugi-rugi tersebut untuk efisiensi maksimum pada beban penuh, konversi daya di atas 95%, sehingga memberikan selisih tidak lebih dari 5% dari rasio tegangan/rasio putaran trafo.

Weshine menemukan uji rasio belitan transformator, atau uji TTR, untuk pengukuranUji Rasio Tegangan Trafodan memastikan bahwa trafo mempunyai rasio lilitan primer dan lilitan sekunder yang benar. Menggunakan pengujian ini dengan benar dapat membantu mengidentifikasi kinerja tap changer, korsleting, belitan terbuka, sambungan belitan yang salah, dan kesalahan lain di dalam transformator. Rangkaian penguji TTR Weshine kuat untuk menahan kondisi keras yang dialami beberapa pengujian transformator. Rangkaian produk ini mencakup beragam fitur untuk menyederhanakan dan mempercepat pengujian serta penguji TTR 3 fase dan penguji PT dan CT TTR.

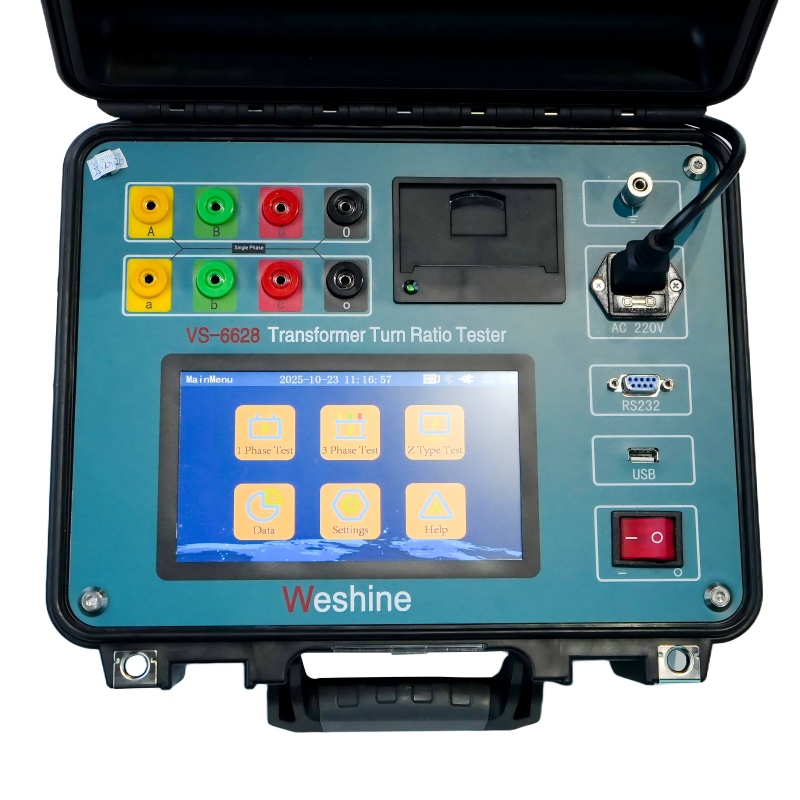

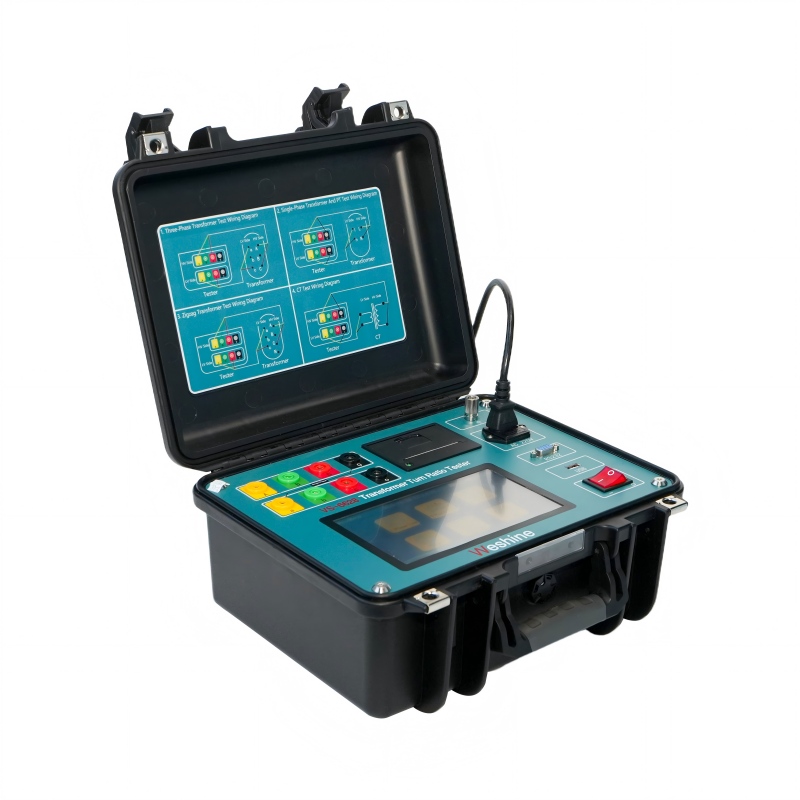

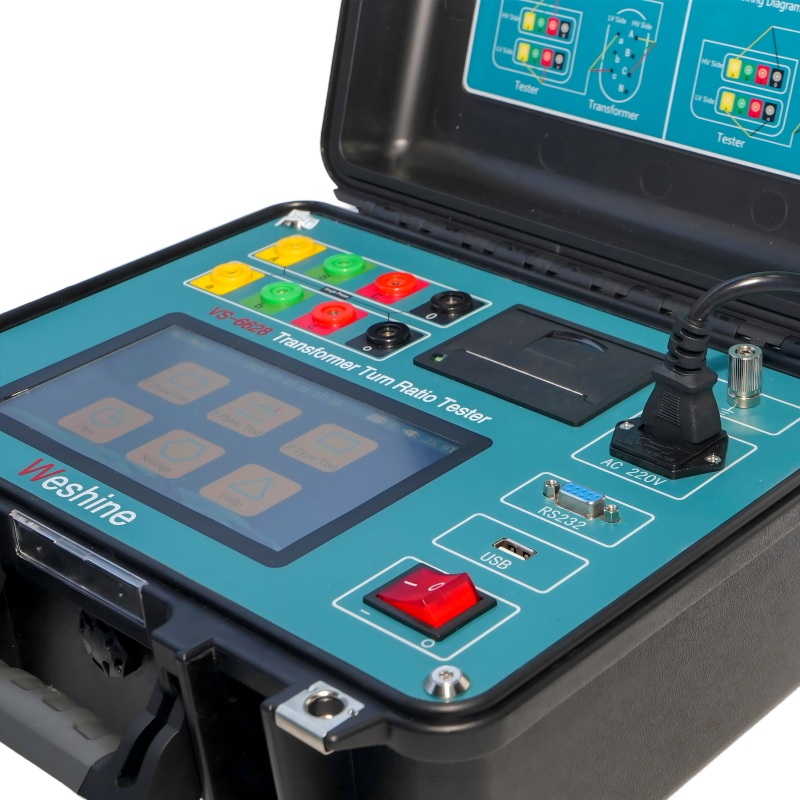

Set uji rasio putaran transformator tiga fase Seri VS-6628 dirancang untuk mengukur rasio putaran transformator daya, instrumen, dan distribusi di gardu induk atau lingkungan manufaktur. Desain yang kokoh dan kokoh membuat instrumen ini cocok untuk digunakan di berbagai lingkungan yang keras. Prospek kami dirancang khusus untuk memberikan fleksibilitas yang diperlukan dalam cuaca dingin.

Namun karena trafo mengalami berbagai tekanan dan perubahan, baik listrik maupun mekanik, selama masa pakainya, rasio belitan trafo yang benar harus diperiksa sebelum trafo dioperasikan dan selama berbagai jadwal perawatan, berikut adalah Penguji Rasio Putaran Trafo. Oleh karena itu, rasio belitan yang diukur menggunakan berbagai alat uji rasio belitan transformator (perangkat TTR) mencakup rugi-rugi yang biasanya terdapat pada transformator, sehingga menghasilkan rasio belitan yang berbeda dari jumlah belitan fisik, namun mencerminkan rasio tegangan aktual yang diharapkan oleh produsen dan pengguna, atau rasio a transformator daya transformator sejati.

Weshine® Turns Ratio Tester untuk pengujian Uji Rasio Tegangan Parameter Transformator (Spesifikasi)

INFORMASI PRODUK
Nama Produk	PENGUJI RASIO BALIK UNTUK PENGUJIAN Uji Rasio Tegangan Trafo
Nomor Model	VS-6628	Rentang Tes	0,9 ~ 10.000
Ketepatan	0,2%	Sertifikat	CE; EMC; LVD; ISO;
Aplikasi Khas	Menguji rasio putaran, perpindahan fasa dan polaritas.
Alat Bantu dalam Mengidentifikasi	* Kumparan korsleting * Sirkuit terbuka * Koneksi salah * Kesalahan internal atau cacat tap-changer pada regulator langkah serta transformator
Ukuran	345x295x175mm	Berat	5kg

Pilihan

Weshine memiliki pengalaman 8 tahun khusus untuk menangani rangkaian lengkap Peralatan Listrik. Saat ini, Weshine telah menemukan berbagai penguji rasio putaran untuk pengujianUji Rasio Tegangan Trafoseperti yang ditunjukkan dalam bentuk:

INFORMASI PEMESANAN UNTUK PENGUJI RASIO BALIK UNTUK PENGUJIANUji Rasio Tegangan Trafo
Kucing. TIDAK.	Rentang Tes	Ketepatan	Resolusi	Ukuran (mm)	Berat (kg)
VS-6628	0,9 hingga 10.000	0,2%	0,0001 mnt	345x295x175	5
VS-6629	0,9 hingga 10.000	0,1% (0,9 hingga 500) 0,2% (500 hingga 3000) 0,3% (3000 hingga 10000)	0,9～9,9999（0,0001） 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10.000 ke atas（1）	325x225x125	3.8
VS-6630	0,9 hingga 10.000	0,1% (0,9 hingga 2000) 0,3% (2000 hingga 10.000)	0,0001 mnt	360x280x160	6
VS-6628T	0,8 hingga 10.000	0,1% (0,8 hingga 3000) 0,2% (3000 hingga 10000)	0,0001 mnt	320x240x130	3
VS-6628A	0,9 hingga 10.000	0,1% (0,9 hingga 500) 0,2% (500 hingga 3000) 0,3% (3000 hingga 10000)	0,9～9,9999（0,0001） 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10.000 ke atas（1）	246x156x62	1.7

Berdasarkan masalah Rantai Pasokan: Silakan hubungi Distributor Resmi Weshine pilihan Anda untuk mengetahui harga dan waktu tunggu saat ini.

Sertifikat Mutu

Kami selalu percaya bahwa semua kesuksesan perusahaan kami berhubungan langsung dengan kualitas produk yang kami berikan. Ternyata penguji rasio untuk pengujianUji Rasio Tegangan Trafomemenuhi persyaratan kualitas tertinggi yang ditentukan dalam pedoman ISO9001, ISO14000:14001 dan sistem kontrol kualitas kami yang ketat.
