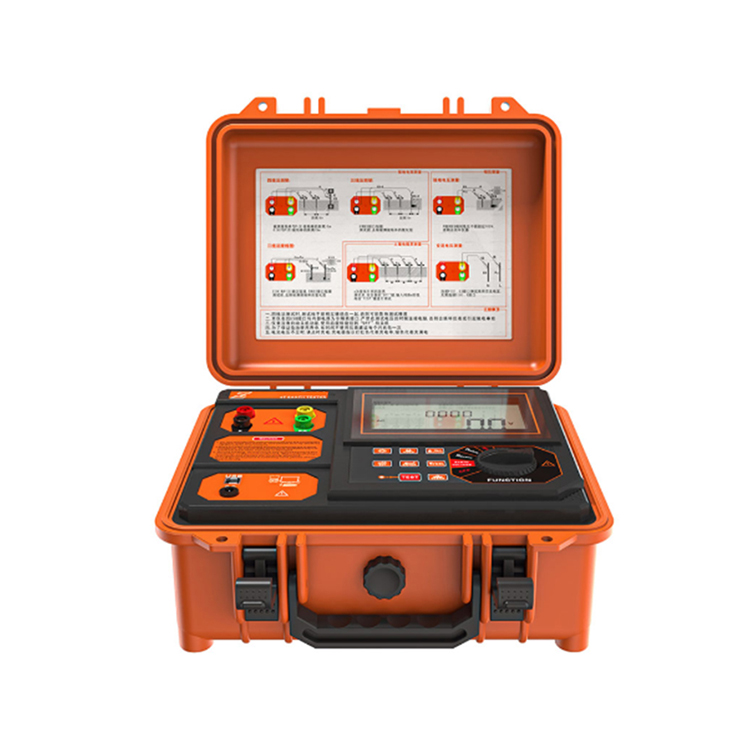

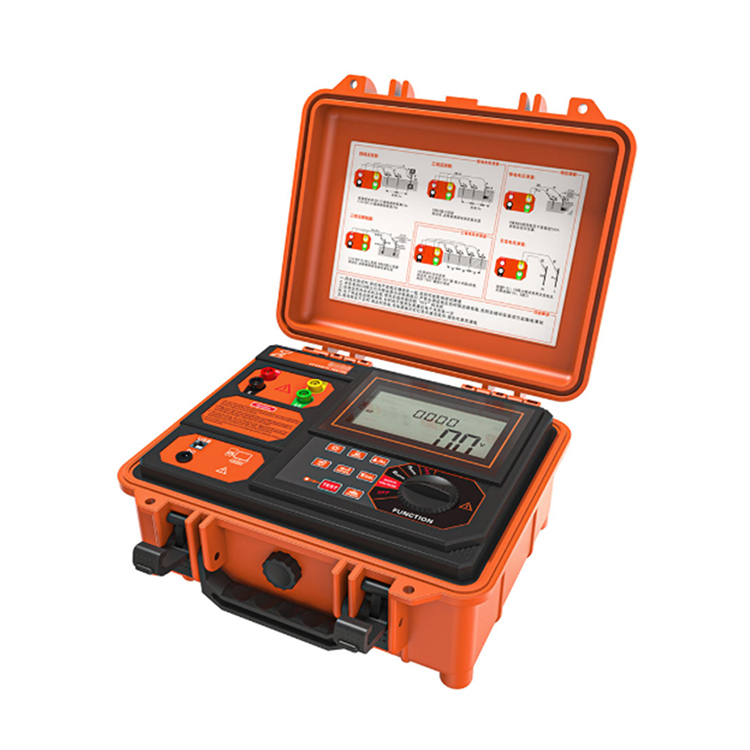

Penguji Ketahanan Bumi Digital VS-3001

VS-3001 Penguji Ketahanan Pentanahan dan Resistivitas Tanah dirancang dan diproduksi secara khusus untuk pengukuran ketahanan pentanahan, resistivitas tanah, tegangan pentanahan, dan tegangan AC di lokasi yang dikombinasikan dengan standar pengujian ketahanan pentanahan proteksi petir yang baru. Arus uji hingga 20mA. Teknologi pemrosesan digital dan mikro, metode 4-kawat presisi, metode 3-kawat, dan metode 2-kawat sederhana untuk mengukur resistansi pentanahan, mengimpor teknologi FFT (Fast Fourier Transform), teknologi AFC (Kontrol Frekuensi Otomatis), secara otomatis mengidentifikasi interferensi dan memilih frekuensi pengukuran, membuat interferensi Meminimalkan dampak dan memberikan nilai resistansi tanah yang lebih akurat. Ini memiliki kemampuan anti-interferensi yang unik dan kemampuan beradaptasi lingkungan, dan memiliki konsistensi pengujian berulang yang baik, memastikan presisi tinggi, stabilitas tinggi, dan keandalan pengukuran jangka panjang yang tinggi. Hal ini banyak digunakan dalam pengukuran tahanan pentanahan, resistivitas tanah, tegangan pentanahan dan tegangan AC tenaga listrik, telekomunikasi, meteorologi, ladang minyak, konstruksi, proteksi petir dan peralatan listrik industri.

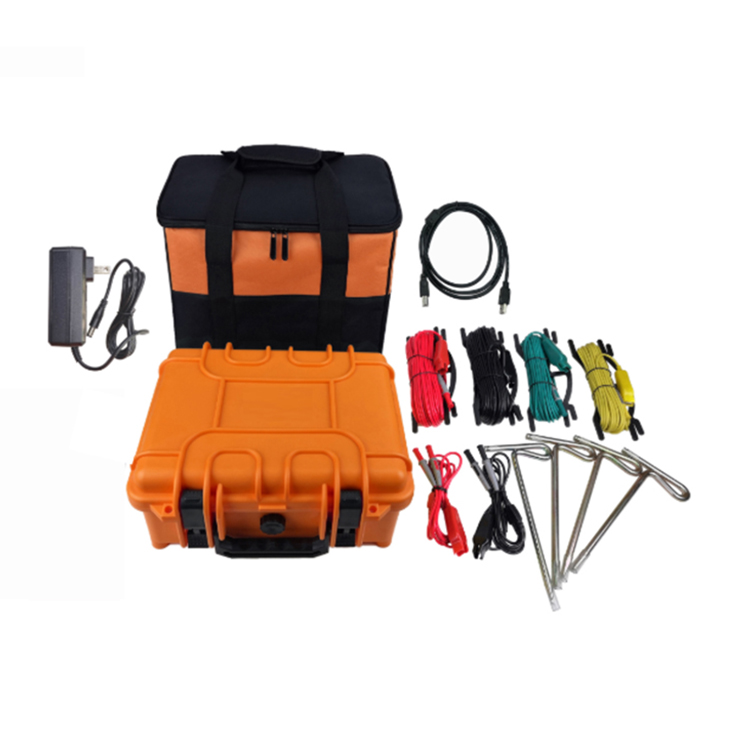

VS-3001 penguji ketahanan pentanahan dan penguji resistivitas tanah, juga dikenal sebagai penguji ketahanan pentanahan presisi, penguji ketahanan pentanahan empat kawat, penguji ketahanan pentanahan dua-tiga-empat-kawat, penguji resistivitas tanah, terdiri dari host, perangkat lunak data, jalur pengujian, Batang pentanahan tambahan, jalur komunikasi, dll. Desain jenis kotak alat khusus untuk host, menggunakan plastik polipropilen sebagai bahan baku, menambahkan pengisi komposit baru untuk pencetakan injeksi satu kali, kepadatan rendah, kekuatan, kekakuan, kekerasan, ketahanan aus, tahan panas, kinerja insulasi lebih unggul, bodi kotaknya dapat menahan tekanan sekitar 200kg, memastikan presisi tinggi, stabilitas tinggi, dan keandalan tinggi dalam berbagai pengujian lingkungan. Layar LCD besar dari host, dengan lampu latar dan indikasi grafik batang, sekilas terlihat jelas. Pada saat yang sama, ia dapat menyimpan 300 set data, dan fungsi pembacaan, tampilan, penyimpanan, pelaporan, dan pencetakan data historis dapat diwujudkan melalui perangkat lunak data.

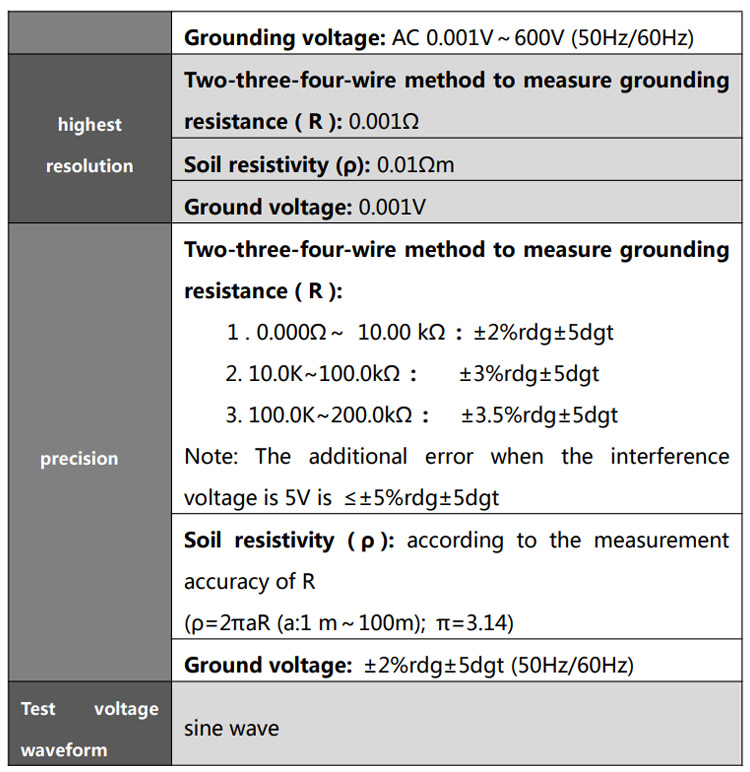

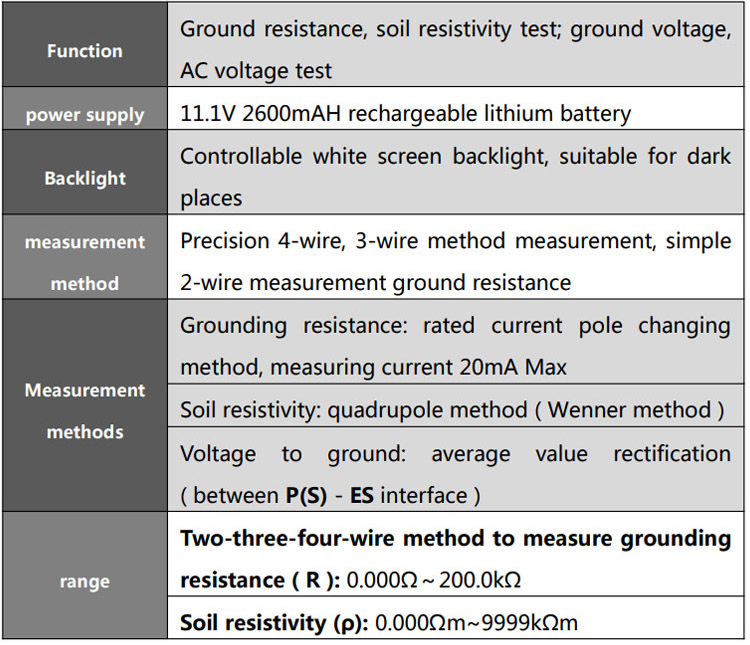

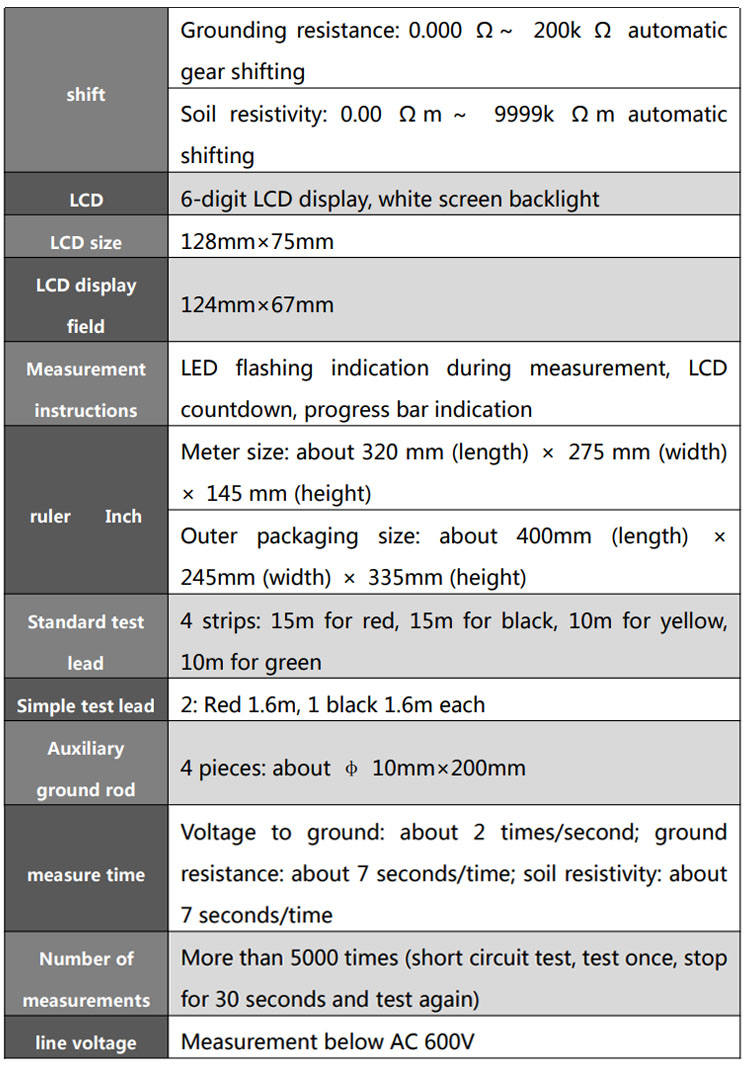

Spesifikasi Teknis

Fitur Utama

Akurasi Tinggi & Anti-interferensi‌: Pemilihan frekuensi otomatis (412Hz/825Hz/1280Hz) membantu meminimalkan interferensi. Akurasi pengukuran tahanan tanah dapat mencapai ±2%rdg±5dgt untuk rentang 0.000Ω–10.00kΩ.

Desain Kuat & Portabel‌: Hadir dalam kotak peralatan stasiun pangkalan kelas industri yang mampu menahan tekanan 200 kg. Ringan (stasiun pangkalan 2,7 kg) dan cocok untuk penggunaan lapangan.

Rentang Pengukuran Lebar‌: Resistansi tanah: 0,000Ω–200 kΩ; Resistivitas tanah: 0,00 Ω·m–9999 kΩ·m; Tegangan Pembumian/AC: 0,001–600,0 V.

Pengoperasian yang Ramah Pengguna‌: LCD besar dengan lampu latar, bilah kemajuan pengujian, indikator hitung mundur, dan dial/tombol fungsi intuitif. Secara otomatis dapat mendeteksi gangguan (peringatan NOISE >5V) dan kondisi beban berlebih (tampilan OL).

Manajemen Data‌: Menyimpan hingga 300 set data. Data dapat disimpan, ditinjau, dihapus di perangkat, dan ditransfer melalui ‌RS232/USB ke PC‌ menggunakan perangkat lunak yang disediakan untuk pelaporan dan pencetakan.

Kepatuhan Keselamatan‌: Memenuhi IEC61010-1 (CAT III 300V, CAT IV 150V), dengan perlindungan beban berlebih dan peringatan keselamatan yang jelas mengenai isolasi, batas tegangan (tidak melebihi 600V), dan pengoperasian yang benar.

Aplikasi

VS-3001 banyak digunakan di berbagai industri yang memerlukan pengujian sistem grounding dan analisis tanah yang andal, termasuk:

Teknik Elektro‌ – Tes

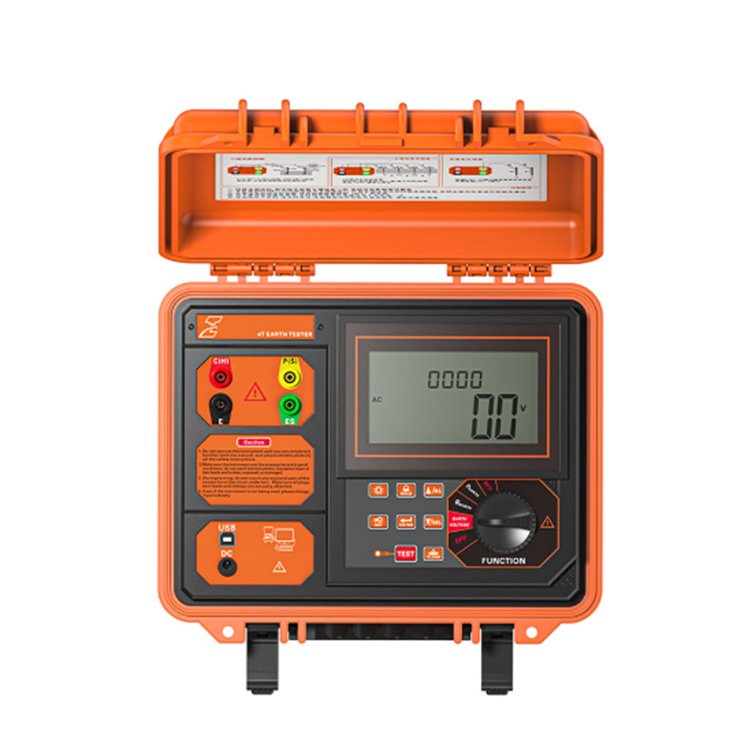

Struktur

1: Penempatan model produk

2: antarmuka C(H): kutub arus

3: Antarmuka E: tiang tanah

4: antarmuka P(S): tiang tegangan

5: antarmuka ES

6: antarmuka USB

7: port pengisian daya

8: LCD

9: Tombol roda gigi fungsi

10: Bidang utama

11: kabel data USB

12: S480 meteran

13: 4 jalur uji standar

14: 2 garis tes sederhana

15: Batang arde tambahan

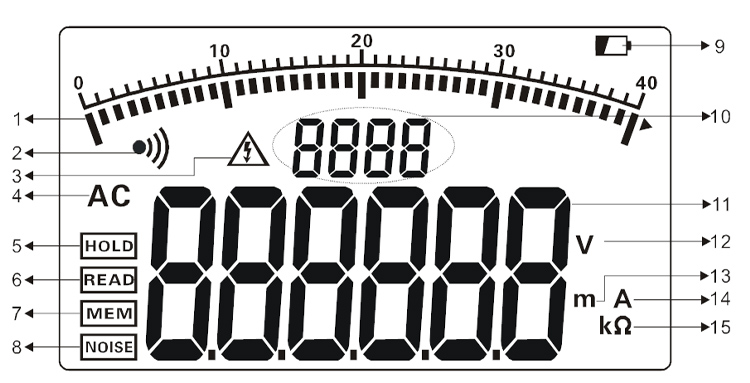

1. Grafik batang kemajuan pengujian (tampilan kemajuan pengujian, tampilan dinamis)

2. Indikator alarm (ditampilkan ketika fungsi alarm diaktifkan, dan berkedip ketika ambang batas alarm terlampaui)

3. Indikasi tegangan lebih (ditampilkan ketika tegangan yang diuji melebihi 30V, mengingatkan untuk memperhatikan keselamatan)

4. instruksi komunikasi

5. Indikasi penyimpanan data (ditampilkan saat tombol HOLD ditekan untuk menyimpan data)

6. Instruksi peninjauan data (ditampilkan saat menekan lama tombol HOLD selama 3 detik untuk masuk ke peninjauan data)

7. Indikasi penyimpanan data (ditampilkan saat data disimpan sambil menahan data dengan menekan tombol HOLD)

8. Indikasi sinyal interferensi (ditampilkan ketika tegangan interferensi melebihi 5V)

9. Indikator baterai lemah

10. Indikasi jumlah kelompok data yang disimpan

11. Data Uji

12. Simbol satuan tegangan

13. Simbol satuan panjang

14. Simbol satuan saat ini

15. Simbol satuan hambatan
